برج خط نقل كهربائي عالي الجهد 110 كيلو فولت

تلعب الأبراج الكهربائية بقدرة 110 كيلوفولت دورًا مهمًا في النقل والتوزيع الإقليمي عند الجهود المعتدلة وارتفاعات الأبراج. أنظمة أقل من 230 كيلو فولت أو 500 كيلو فولت. مثبتة على أرصفة خرسانية أو أساسات شبكية فولاذية تثبت قاعدة البرج.
  • مخزون البضائع:

    1

كجهد شبكة توزيع عالي الجهد، يستخدم 110 كيلو فولت بشكل أساسي لتوزيع الطاقة الكهربائية التي يتم الحصول عليها من المحول الرئيسي للمدينة إلى مراكز التحميل في كل منطقة، مما يقسم المدينة إلى كتل.



مسافة الأمان إلى سطح الطريق: 110 كيلو فولت - 7 متر



الحد الأقصى للترهل: بالإضافة إلى مدى التصميم، يرتبط الترهل أيضًا بدرجة الحرارة المحلية وسرعة الرياح والطقس الجليدي والثلجي وظروف الجهد الزائد للنظام وعوامل أخرى. بشكل عام، عندما يكون مدى 110 كيلو فولت 200 متر، فإن الحد الأقصى للترهل هو 5-6 أمتار.



ارتفاع البرج: لا يقل عن 15.7 متراً فوق سطح الأرض





وصف:

اسم المنتج  برج خط نقل 110 ك.ف

برنامج التصميم: MS TOWER. برج ASM، برج PLS، SAP2000 إلخ .

درجة الجهد: 110 كيلو فولت

سرعة الرياح: 0-330 كم/ساعة

معيار التصميم: TIA/EIA-222-G/F/H

المواد: جيجابايت/T700: Q235B. جيجابايت/T1591: Q355B، Q355C، Q355D.Q420

أستم A36، أستم 572، GR50.  GR65.SS400

إن/0025: S235JR S235JO S235JZ

إن/0025: S355JR S355JO S355JZ

الشهادة: ISO9001:2008 SGS COC

المجلفن: المجلفن بالغمس الساخن

معيار الجلفنة : ASTM A123

المكسرات أو البراغي: الصف 8.8

معيار اللحام : AWS D1.1

الطريقة: لحام القوس المحمي بثاني أكسيد الكربون. اللحام بالقوس المغمور (SAW).

معيار الجلفنة للبراغي والصواميل  : ISO146 أو ASTM/A153

مدة الحياة:  أكثر من 25 عاما

القدرة على العرض: 3000 طن متري  شهريا



تفاصيل التغليف:

برج الطاقة كهرباء 110 ك.ف

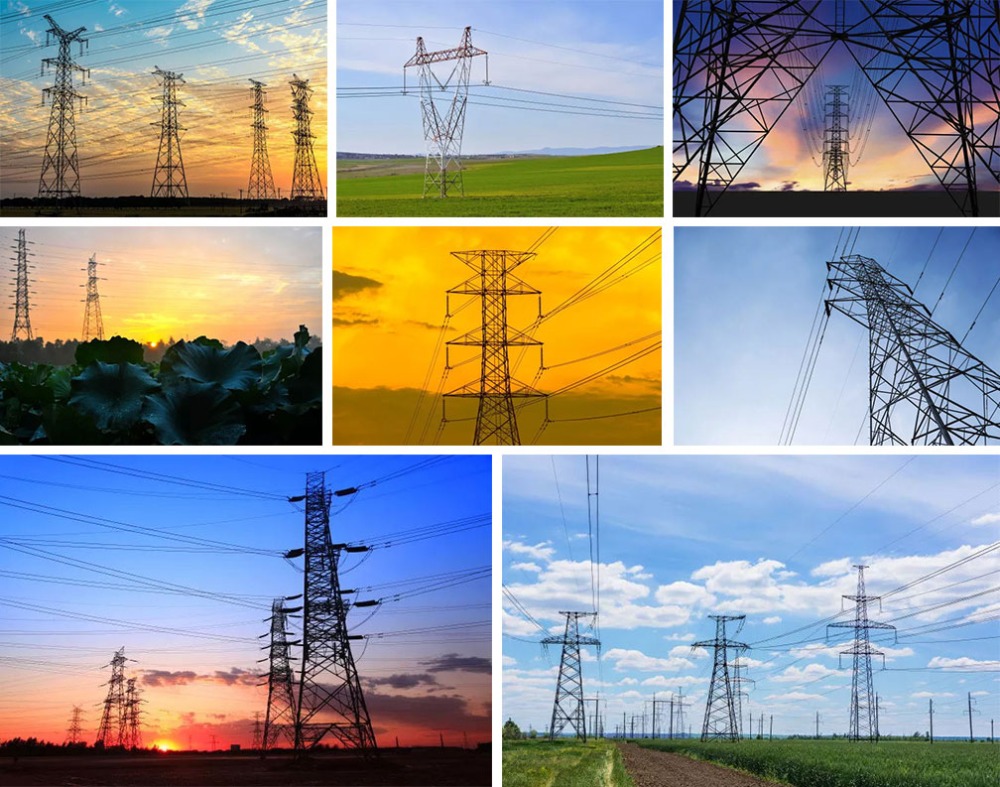

عرض المشروع:



خط نقل 110 ك.ف





لماذا أخترتنا؟

1. مع الخبرة الكاملة في تصميم وتصنيع الهياكل الفولاذية، لدينا خط إنتاج كامل ونظام إدارة ناضج.

2. لوائح Q/A & Q/C الصارمة تضمن الحد الأدنى من نسبة الانشقاق.

3. نحن لسنا الموردين الخاصين بك فحسب، بل نحن أيضًا شركاءك والدعم الفني.



خبرة كاملة في الصناعة

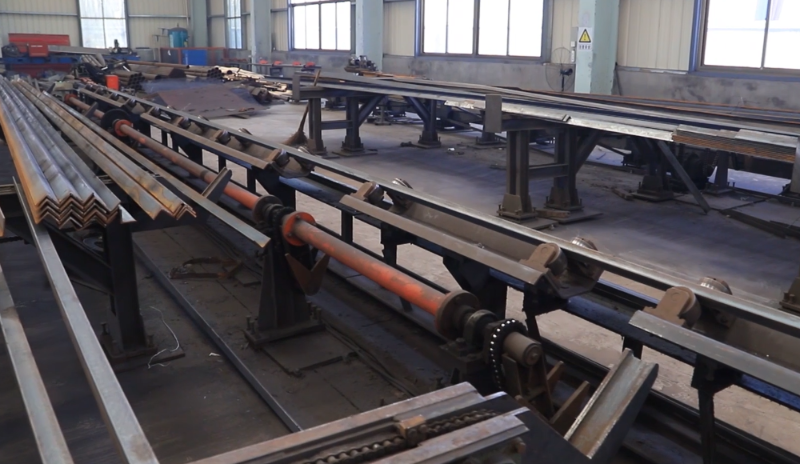

خط الإنتاج الناضج

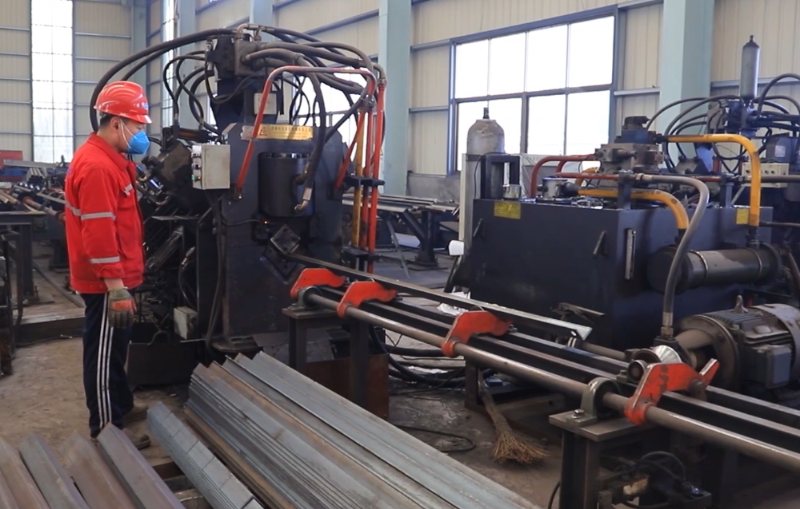

معدات متطورة



فريق التصميم والهندسة المهنية



خط نقل 110 ك.ف






مقدمة برج التاي



شركة Qingdao Altai tower Co., Ltd. هي شركة متخصصة في تصنيع برج الاتصالات وبرج الطاقة وملحقات البرج، وقد حصلت على شهادات ISO وCE وغيرها من الشهادات الدولية الرسمية، ولدينا 23 براءة اختراع دولية. نحن ملتزمون بتزويد العملاء بأفضل أبراج الاتصالات وحلول تحسين معدات الاتصالات الأكثر احترافية. تم تصدير العديد من منتجاتنا إلى أكثر من 100 دولة ومنطقة مختلفة، مثل الولايات المتحدة ودول الشرق الأوسط وأوروبا وما إلى ذلك، وحققت سمعة سوقية جيدة جدًا في السوق المحلية.
