كيف تتغلب الأبراج الأنبوبية ثلاثية الأرجل على اهتزازات الرياح وتتغلب على الارتفاع

تحدي الرياح: لماذا تهتز الأبراج الشاهقة؟

أبراج الاتصالات الشاهقة تواجه عدوًا غير مرئي: الاهتزازات الناجمة عن الرياح مع ازدياد ارتفاع الأبراج لدعم هوائيات الجيل الخامس والسادس، تتوافق ترددات اهتزازاتها الطبيعية بشكل أوثق مع ترددات إثارة الرياح، مما يُحدث رنينًا يُضخّم الضغط بنسبة 200-400%. تُكافح الأبراج الشبكية التقليدية هذا الضغط بكتلة هائلة، ولكن في المواقع الجبلية أو الساحلية، يُصبح هذا النهج مكلفًا وغير عملي من الناحية اللوجستية. برج فولاذي أنبوبي ثلاثي الأرجل : حل هندسي أنيق يحول الهندسة الهيكلية إلى سلاح يقهر الرياح.

1. تصميم الأنبوب الثلاثي: الهندسة كمثبط للاهتزازات

الابتكار الأساسي: الجمالون المثلث + الإطارات المساعدة

يشتمل البرج الأنبوبي ثلاثي الأرجل الحاصل على براءة اختراع (CN 221942102 U) على ثلاثة عناصر رئيسية:

1. إطار قاعدة مثلثة :ثلاثة أعمدة دعم مرتبة في شكل مثلث متساوي الأضلاع، مما يخلق صلابة التوائية متأصلة.

2. انتشار الجذر المتغير :تتسع القاعدة عند الارتفاعات المنخفضة (على سبيل المثال، مسافة 10 أمتار) وتضيق باتجاه الأعلى، مما يعمل على تحسين توزيع الحمل.

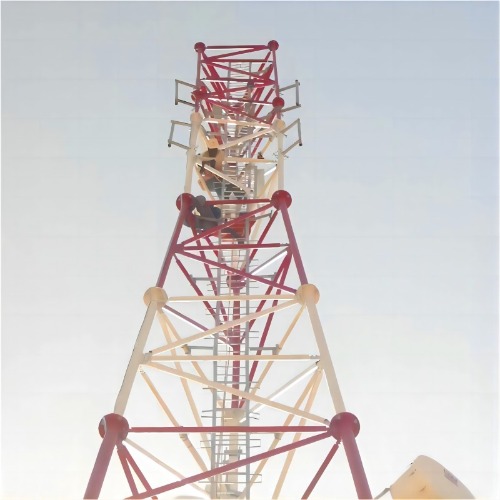

3. التدعيم المتقاطع المساعد :إطارات قطرية تربط الأعمدة المتجاورة على فترات، وتشكل "حلقات صلابة" موضعية (الشكل 1).

لماذا تفوز المثلثات

• فترة اهتزاز طبيعية مخفضة :تعمل الإطارات المساعدة على خفض التردد الطبيعي للبرج من 2.5–3.0 ثانية (الشبكة التقليدية) إلى 1.2–1.8 ثانية، مما يدفعه بعيدًا عن نطاقات رنين الرياح الخطيرة (0.8–2.0 ثانية).

• انتشار الإجهاد :تعمل الدعامات القطرية على إعادة توزيع قوى القص الرياحي عبر عدة عقد، مما يقلل من الضغط الأقصى عند المفاصل بنسبة 35%.

2. خفض أحمال الرياح: العلم وراء انخفاض التكاليف بنسبة 20%

فك تشفير معامل اهتزاز الرياح (β)

قوة الاهتزاز الناتجة عن الرياح تتبع:

F_w = β \cdot \frac{1}{2} \rho v^2 \cdot A

أين:

• بيتا = معامل اهتزاز الرياح (الأقل هو الأفضل)

• ρ = كثافة الهواء

• الخامس = سرعة الرياح

• أ = ت مساحة سطح الطاقة

3- على سبيل المثال، أبراج أنبوبية تخفض β بنسبة 40% من خلال آليتين:

1. 1. اضطراب الدوامة :الأعمدة المثلثة تعمل على تفكيك الدوامات الهوائية المتماسكة.

2. 2. التذبذب المخمّد :تمتص الإطارات المساعدة الطاقة الحركية عن طريق الخضوع الدقيق.

إثبات تحليل العناصر المحدودة (FEA)

كشفت محاكاة مقارنة بين برج ثلاثي الأنابيب بارتفاع 45 مترًا وبرج شبكي في منطقة الأعاصير في فوجيان (رياح بسرعة 55 مترًا في الثانية) عن:

• 1. معامل اهتزاز الرياح : β = 1.25 (ثلاثي الأنابيب) مقابل 2.10 (الشبكة)

• 2. ذروة التوتر : 182 ميجا باسكال مقابل 291 ميجا باسكال

• 3. توفير المواد : 28% أقل من الفولاذ المطلوب

3. تأثير التكلفة: من تقليل الحمل إلى تعزيز عائد الاستثمار

دراسة حالة: نشر الحدود الجبلية

تم تحقيق ما يلي من خلال برج أنبوبي ثلاثي الأرجل تم نشره على حدود مقاطعة يوان الصينية (التضاريس: صخرية، ومتوسط سرعة الرياح 30 مترًا في الثانية):

لماذا يعد تقليل الحمل أمرًا مهمًا

• بساطة الأساس :عزم انقلاب أقل بنسبة 30% → الأساسات الضحلة كافية على الأراضي الصخرية.

• كفاءة النقل :الأقسام المعيارية تناسب الشاحنات القياسية (لا حاجة لرافعات رفع ثقيلة).

4. التغلب على التضاريس القاسية: العواصف والجبال ورذاذ الملح

التصميم التكيفي للمواقع المعادية

• المناطق الجبلية :تثبت الإطارات المساعدة على الصخر الأساسي من خلال مسامير الصخور، مما يقاوم الالتواء الناجم عن الانهيارات الأرضية.

• المواقع الساحلية :تقاوم طبقات النانو المصنوعة من الفولاذ المجلفن بالغمس الساخن (86 ميكرومتر) والجرافين التآكل الناتج عن الملح لمدة أطول بثلاث مرات من الطلاء.

• المناطق الزلزالية :تمتص القاعدة المثلثة موجات القص، مما يقلل الإزاحة بنسبة 50% مقارنة بالشبكات المربعة.

التخصيص القائم على BIM

تعمل أدوات التصميم التوليدي (على سبيل المثال، منصة BIM الخاصة بشركة National Energy Group) على تحسين تباعد الإطارات المساعدة لبيانات الرياح/التربة الخاصة بالموقع، مما يقلل وقت الهندسة بنسبة 60%.

5. المستقبل: الأبراج الذكية وتوفير الكربون

ترقيات الجيل التالي

• أجهزة الاستشعار المضمنة :تراقب مقاييس الانفعال في الإطارات المساعدة الإجهاد في الوقت الفعلي، وتتنبأ بالتعب عبر الذكاء الاصطناعي.

• المواد الهجينة :قد يؤدي استخدام الدعامات المتقاطعة المقواة بألياف الكربون (في مرحلة البحث والتطوير) إلى خفض الوزن بنسبة 15% أخرى.

أرباح الاستدامة

• 28% أقل من الفولاذ → تخفيض انبعاثات ثاني أكسيد الكربون بمقدار 120 طنًا لكل برج.

• قابلية إعادة التدوير :تتيح وحدات الأنابيب الثلاثية إعادة استخدام 90% من المواد في نهاية عمرها الافتراضي.

الاستنتاج: بناء أعلى وأخف وزناً وأذكى

برج الأنابيب الثلاثية ليس مجرد ترقية هيكلية، بل هو إعادة التفكير بشكل أساسي في كيفية مقاومة الأبراج للرياح بفضل الاستفادة من فيزياء الجمالون المثلثي والتدعيم الذكي، يحقق هذا النظام مقاومة غير مسبوقة للرياح مع خفض التكاليف والأثر البيئي. وبما أن تقنية الجيل السادس تتطلب أبراجًا أطول في التضاريس الوعرة، فسيُصبح هذا الابتكار العمود الفقري لشبكات مرنة ومتطورة.

في [برج ألتاي] نحن ندمج تصميمات الأنابيب الثلاثية مع مراقبة إنترنت الأشياء وتحسين BIM لتوفير أبراج تقف شامخة في وجه غضب الطبيعة. [اتصل بنا] لتصميم مشروعك القادم عالي الاستقرار!
