شفافية الترددات اللاسلكية: المفاضلات الهندسية في تصميم شجرة التمويه

ال برج شجرة مموه يمثل هذا أحد أكثر التحديات تعقيدًا في البنية التحتية للاتصالات: إنشاء بنية تختفي عن الأنظار مع الحفاظ على قدرتها الكاملة على استقبال الإشارات اللاسلكية. ويتطلب ذلك إيجاد توازن هندسي دقيق بين الأداء الكهرومغناطيسي والمتانة الميكانيكية.

الصراع الأساسي

يجب أن يستوفي برج التمويه شرطين متعارضين تمامًا:

تتمثل مهمة المهندس في التوفيق بين هذه العناصر ضمن هيكل يحاكي بشكل مقنع شجرة حية.

اختيار المواد: أول عملية موازنة

بوليمر مقوى بالألياف (FRP) والبولي إيثيلين عالي الكثافة (HDPE) وقد برزت كمعايير صناعية لعناصر التمويه لأنها تسد هذه الفجوة بشكل فريد:

1. · الخصائص العازلة: تسمح مادة FRP (ε_r 3.5-4.5) ومادة HDPE (ε_r 2.3-2.5) بمرور الإشارة بأقل قدر من الفقد

2. · غير موصل للكهرباء: عدم وجود محتوى معدني يعني عدم وجود تأثيرات هوائيات طفيلية

3. • القدرة الهيكلية: توفر الألياف الزجاجية قوة دون توصيل كهربائي (على عكس ألياف الكربون).

4. مقاومة للأشعة فوق البنفسجية: تصمد التركيبات الحديثة لعقود من التعرض لأشعة الشمس

يحدد المصنعون شفافية الترددات اللاسلكية 95-99% ، مما يعني أن فقدان الإشارة من خلال أوراق الشجر ولحاء الأشجار يتم الحفاظ عليه عند 1-5% من الطاقة الأصلية - وهو أمر غير محسوس لأداء الشبكة.

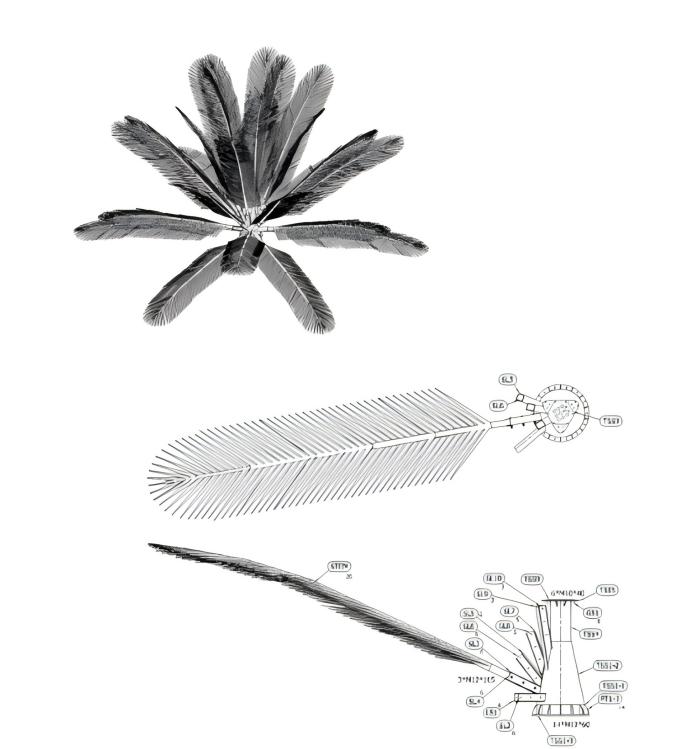

تحدي ربط الفروع

يمثل كل فرع نقطة ضعف هيكلية يجب أن تنقل أحمال الرياح إلى البرج الأساسي دون أن تنهار. ويحل المهندسون هذه المشكلة من خلال:

1. · وصلات ميكانيكية معززة: تتصل الفروع بالمستقبلات البارزة على القطب الأحادي عبر كل من المثبتات الميكانيكية والمواد اللاصقة.

2. · اختبار التحميل: تم التحقق من صحة التصاميم لتحمل رياحًا تتجاوز سرعتها 80 ميلاً في الساعة (130 كم/ساعة)، مع تصنيفات ممتازة تصل إلى 250 كم/ساعة للمناطق المعرضة للأعاصير.

3. · أماكن الإقامة في ظل حمولة الجليد: يجب أن تتحمل الأغصان تراكم الجليد الشعاعي دون أن تصبح هشة

ضرورة تحديد موقع الهوائي

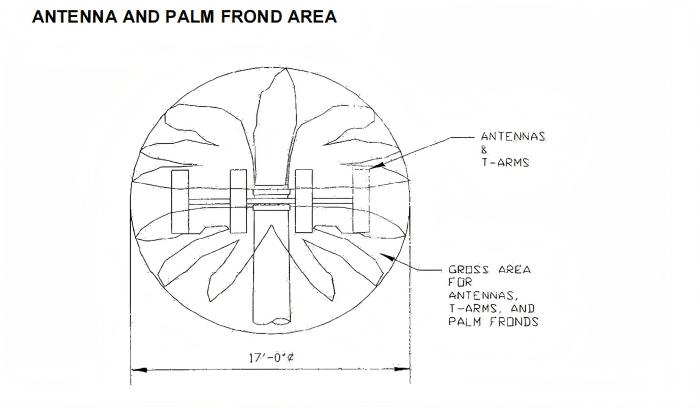

قلب الهوائي أحادي القطب المصنوع من الفولاذ معتم بطبيعته للترددات اللاسلكية، ولا يمكن جعله شفافاً. لذلك، يجب وضع الهوائيات خارج الجذع، داخل مظلة الفروع.

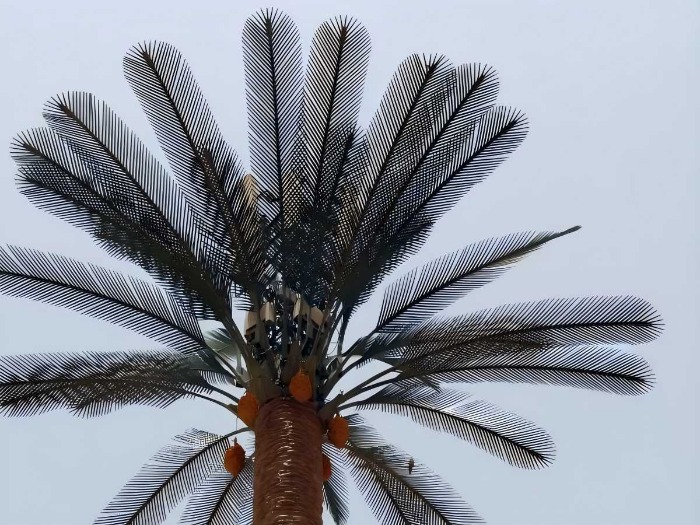

1. • تركيب على مستوى الفرع: توضع الهوائيات على نفس ارتفاع الفروع المحيطة، مما يخفيها بصرياً مع الحفاظ على شفافيتها للترددات اللاسلكية.

2. الكثافة الاستراتيجية: يجب أن يوازن تباعد الفروع بين الإخفاء (يتطلب كثافة) وبين حمل الرياح والتكلفة (التباعد).

3. • التدرج الرأسي: تتطلب مصفوفات الهوائيات المتعددة ترتيبات فروع متطابقة عند كل ارتفاع

يكمن جوهر الفكرة في هذا التصميم الهندسي: فالتمويه يخفي الهوائيات، لا البرج نفسه. ويبقى الفولاذ المعتم مخفياً خلف أغصان الأشجار التي تشتت الانتباه بصرياً.

المتانة البيئية

يجب أن يتحمل نظام التمويه نفس الظروف البيئية التي يتحملها البرج الذي يخفيه:

1. الرياح: أغصان مصممة لتنثني دون أن تنكسر، فتُبدد الطاقة بدلاً من مقاومتها.

2. الجليد: تساعد مرونة المادة (وخاصة البولي إيثيلين عالي الكثافة) على التخلص من التراكمات قبل أن تتطور الأحمال الحرجة

3. الأشعة فوق البنفسجية: تعمل المثبتات والمثبطات الموجودة في مصفوفة البوليمر على منع التقصف والبهتان على مدى عقود.

4. مقاومة للحريق: المواد مطابقة لتصنيفات الفئة أ أو الفئة 1، وتنطفئ ذاتيًا دون المساهمة في انتشار اللهب

الطلاء الشبيه باللحاء - المطبق على الفولاذ المجلفن - هو نظام متعدد الطبقات ذو نسيج مدمج من قوالب الأشجار الحقيقية، ومطلي بطبقات علوية مقاومة للأشعة فوق البنفسجية مصنفة لعمر خدمة يتراوح بين 20 و30 عامًا.

ملخص التحسين

خاتمة

لا يُمثل برج الشجرة المموه حلاً وسطاً بين شفافية الترددات اللاسلكية والمتانة الهيكلية، بل هو حلٌّ أمثل. فمن خلال اختيار مواد ملائمة بطبيعتها، ووضع الهوائيات بذكاء، وتصميم ملحقات تتحمل الأحمال القصوى، يُنشئ المصنّعون هياكل تُلبّي كلا المتطلبين في آنٍ واحد. والنتيجة هي بنية تحتية تختفي تماماً: غير مرئية للمراقبين، وشفافة للإشارات، ومقاومة للعوامل الجوية.
