المعايير العالمية لأبراج أحادية القطب (GB مقابل IEC)

مقدمة

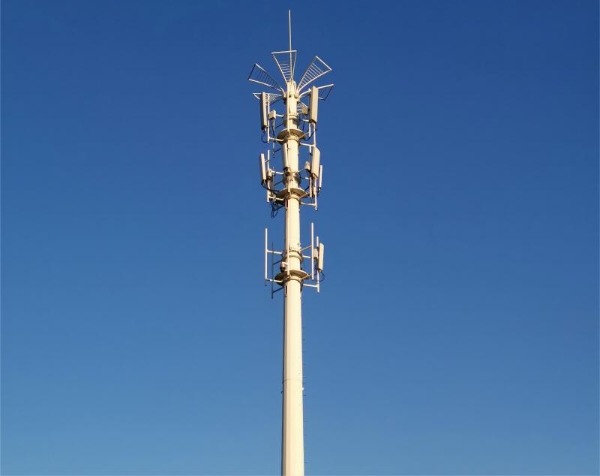

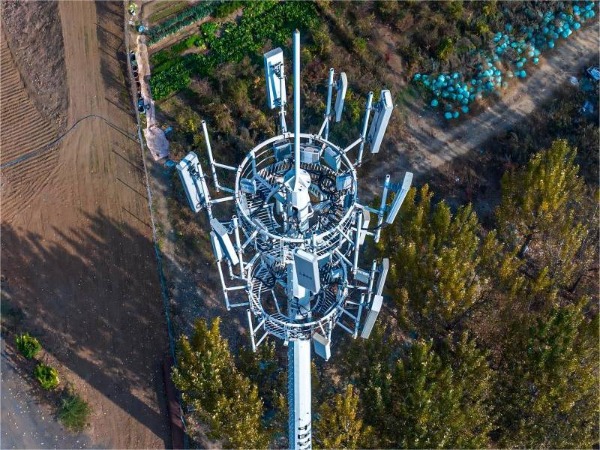

أبراج أحادية القطب تُعدّ الأبراج العمود الفقري الأنيق والموفر للمساحة لشبكات الاتصالات الحديثة. إلا أن تصميمها النحيف يُخفي واقعًا هندسيًا معقدًا: فالامتثال للمعايير العالمية أمرٌ لا غنى عنه. بالنسبة لمشغلي الأبراج ومقدمي خدمات الاتصالات، قد يبدو فهم الاختلافات بين معايير GB الصينية ومعايير IEC الدولية أشبه بفك متاهة تقنية.

هذه المدونة تُسهّل عملية البناء. باستخدام جدول مقارنة واحد سهل الفهم، نُفصّل التفاوتات الحرجة في متطلبات أحمال الرياح، وعوامل السلامة، وبروتوكولات القبول. سواءً كنت تُنشئ أبراجًا في شنغهاي أو ساو باولو، يضمن لك هذا الدليل بناءً يدوم طويلًا، مع الالتزام بالمعايير.

المعايير في لمحة

1. حمل الرياح: ما مدى القوة الكافية؟

• معايير GB (الصين):

• يقسم الصين إلى 6 مناطق رياح (28 متر/ثانية في المناطق الداخلية → 55 متر/ثانية في مناطق الأعاصير الساحلية).

• التفويضات سرعة الرياح مرة واحدة في كل 50 عامًا كخط أساسي، مع مضاعف 1.1x للأبراج التي يزيد ارتفاعها عن 60 مترًا.

• معايير IEC (العالمية):

• الاستخدامات 4 فئات الرياح (I إلى IV) بناءً على متوسط سرعات لمدة 10 دقائق (22.5–52.5 م/ث).

• يتطلب حسابات شدة الاضطرابات للتضاريس المعقدة (على سبيل المثال، الوديان الحضرية).

• لماذا هذا مهم: قد يكون البرج المصمم وفقًا لمعيار الأعاصير GB 55 مترًا في الثانية مصممًا بشكل مبالغ فيه ليتناسب مع الفئة الرابعة من IEC (52.5 مترًا في الثانية)، مما يؤدي إلى إهدار تكاليف المواد.

2. عوامل السلامة: موازنة القوة والتكلفة

• جي بي النهج المحافظ:

• يطالب بالحد الأدنى عامل أمان 2.5x للحصول على أقصى قدرة تحميل (على سبيل المثال، يجب أن يتحمل البرج حمولة الرياح التصميمية بمقدار 2.5x دون أن ينهار).

• إعطاء الأولوية للتكرار في المناطق المعرضة للزلازل.

• نموذج IEC القائم على المخاطر:

• يسمح عوامل الأمان 1.5–2.0x ، اعتمادًا على عواقب الفشل (على سبيل المثال، الأبراج القريبة من المستشفيات مقابل المناطق الريفية).

• يتوافق مع نماذج التحميل الاحتمالية لـ Eurocode.

• دراسة الحالة: استخدم برج مزدوج المعايير في ماليزيا عامل GB 2.5x للقاعدة و IEC 1.8x للهوائيات، مما أدى إلى توفير 12% في تكاليف الفولاذ.

3. اختبار القبول: من الأعمال الورقية إلى الفحوصات الميدانية

• عملية GB الصارمة:

1. ما قبل البناء: شهادات مصنع الصلب + مؤهلات إجراءات اللحام.

2. في الموقع: اختبارات الحمل الثابت (1.5x حمل التصميم لمدة 24 ساعة) + فحوصات اللحام بالموجات فوق الصوتية.

3. بعد البناء: تم قياس سمك الطلاء عند أكثر من 20 نقطة لكل قسم من البرج.

• سير العمل المبسط لشركة IEC:

1. مرحلة التصميم: التحقق من صحة تحليل العناصر المحدودة (FEA) + FAT (اختبار قبول المصنع).

2. التفتيش الميداني: فحوصات عشوائية على عزم البراغي (على سبيل المثال، 30٪ من الاتصالات) + مسوحات الميل القائمة على الطائرات بدون طيار.

• نصيحة احترافية: تتطلب الأبراج المعتمدة من IEC في كثير من الأحيان وقت تفتيش أقل بنسبة 30% ولكنها تعتمد بشكل كبير على عمليات المحاكاة الموثقة.

• الصورة الكبيرة: أي معيار يجب عليك اختياره؟

• بناء في الصين؟ اتبع القواعد البريطانية بشكل صارم - فالجهات التنظيمية تعطي الأولوية للامتثال على حساب خفض التكاليف.

• مشاريع عالمية؟ تقدم IEC المرونة ولكنها قد تحتاج إلى تعديلات موضعية (على سبيل المثال، إضافة فحوصات التآكل الخاصة بـ GB في المناخات الرطبة).

• النهج الهجين: بالنسبة لمشغلي الحدود، فإن الجمع بين متانة GB ونماذج IEC القائمة على المخاطر يمكن أن يؤدي إلى تحسين التكلفة والسلامة.

• الخلاصة: المعايير ليست معيارًا واحدًا يناسب الجميع
• بينما تشترك شركتا GB وIEC في الهدف نفسه - بناء أبراج متينة - إلا أن مساراتهما تختلف في الفلسفة والتنفيذ. فهم هذه الاختلافات لا يقتصر على تجنب العقوبات فحسب، بل يشمل أيضًا بناءً أذكى وأسرع وأكثر اقتصادًا.

• ---

  ---

• هل تحتاج إلى مساعدة في التنقل بين المعايير؟
  في برج ألتاي نحن متخصصون في تصميم أبراج أحادية القطب تلبي متطلبات GB وIEC والمتطلبات المحلية بسلاسة. [اتصل بنا] للحصول على تقييم الامتثال المجاني!
