كيف يقلل تصميم برج الرادار من الاهتزازات والتأرجح الهيكلي

مقدمة

في عالم البنية التحتية الرادارية الحيوية، الدقة هي الأساس. تتطلب أنظمة الرادار الحديثة، سواءً للرصد الجوي أو مراقبة الحركة الجوية أو الدفاع، منصةً مستقرةً للغاية. حتى الاهتزازات الهيكلية الدقيقة أو التأرجح في... برج الرادار قد يُسبب أخطاءً في الطور، ويُشوّه أنماط الشعاع، ويُقلّل من جودة البيانات، مما يُؤدي إلى ظاهرة تُعرف باسم "التداخل الهيكلي". لذا، فإنّ تحقيق انعدام التداخل ليس هدفًا طموحًا، بل هو متطلب هندسي أساسي. تتعمق هذه المدونة في مبادئ التصميم المتطورة والتقنيات المُستخدمة لضمان بقاء البرج نفسه مُضيفًا ثابتًا وغير مرئي للمعدات الحساسة التي يحملها.

1. عدو الدقة: مصادر الاهتزاز والتأرجح

برج الرادار هو هيكل ديناميكي يتعرض باستمرار لقوى تُسبب الحركة. الأسباب الرئيسية هي:

1. تحميل الرياح: القوة الأشد تأثيرًا واستمرارًا. تُولّد دفعًا ثابتًا (انحرافًا متوسطًا) وإثارةً ديناميكيةً ناتجةً عن تساقط الدوامات واهتزازاتها، مما يُؤدي إلى اهتزازات رنينية.

2. تساقط الدوامات: عندما تمر الرياح عبر البرج، فإنها تُحدث دوامات متناوبة تنفصل عن كلا الجانبين، مولدةً قوة جانبية دورية. إذا توافق هذا التردد مع التردد الطبيعي للهيكل، فقد يُسبب اهتزازات كبيرة ومستمرة.

3. الاهتزاز الناتج عن المعدات: يمكن لدوران الهوائي وتشغيل الآلات الداخلية أن ينقل اهتزازات منخفضة السعة وعالية التردد عبر الهيكل.

4. الأحمال الزلزالية والبيئية: وفي مناطق معينة، قد يساهم النشاط الزلزالي والتمدد/الانكماش الحراري أيضًا في الحركة الهيكلية.

إن نتيجة هذه الحركات هي انحراف في زاوية توجيه الرادار، والذي يمكن أن يتجلى في شكل صور غير واضحة، وتتبع غير دقيق للهدف، وانخفاض الدقة.

2. أساس الاستقرار: تحليل الخصائص الديناميكية

الخطوة الأولى والأهم في تصميم الاستقرار هي إجراء تحليل شامل للخصائص الديناميكية. يتضمن ذلك إنشاء نموذج عناصر محدودة (FEM) مفصل للهيكل بأكمله للتنبؤ بسلوكه تحت الأحمال الديناميكية.

1. التردد الطبيعي وأشكال الوضع: يحسب المهندسون الترددات الطبيعية الأساسية للبرج وأشكال الأنماط المقابلة لها (نمط التشوه أثناء الاهتزاز). الهدف الرئيسي من التصميم هو ضبط هذه الترددات بعيدًا عن ترددات القوة المهيمنة للرياح (تساقط الدوامات) وهوائي الرادار الدوار.

2. اختبار نفق الرياح: للتطبيقات الحرجة، تُختبر نماذج مصغرة للبرج في أنفاق الرياح. يُثبت هذا صحة النماذج الحسابية ويوفر بيانات دقيقة عن قوى الرياح، بما في ذلك سرعات الرياح الحرجة التي تُسبب الاهتزازات الدوامية (VIV).

3. التحليل الهوائي المرن: يقوم هذا المحاكاة المتقدمة بتقييم التفاعل بين القوى القصورية والمرنة والديناميكية الهوائية للتنبؤ بالظواهر المعقدة مثل الركض والرفرفة، مما يضمن الاستقرار عبر نطاق سرعة الرياح التشغيلية بالكامل.

3. ترويض الحركة: استخدام المثبطات

تُمكّن معرفة الخصائص الديناميكية المهندسين من تطبيق حلول مُستهدفة لتبديد طاقة الاهتزازات. وتُعدّ المثبطات المكونات النشطة الرئيسية في هذا الدفاع.

1. مخمدات الكتلة المضبوطة (TMDs): جهاز TMD هو جهاز سلبي يتكون من كتلة ونوابض ومخمد، مُضبوط بدقة على تردد مُحدد للبرج. عندما يبدأ البرج بالاهتزاز عند هذا التردد، يتذبذب جهاز TMD خارج الطور، مُعاكسًا الحركة ومُبددًا الطاقة على شكل حرارة. بالنسبة لأبراج الرادار الطويلة، تُعتبر أجهزة TMD فعالة للغاية في تخفيف الاهتزاز والتمايل الناتجين عن الرياح.

2. مخمدات السوائل اللزجة: تعمل هذه المواد كممتصات صدمات هيدروليكية مثبتة داخل دعامات البرج. تعتمد هذه المواد على السرعة، أي كلما زادت سرعة حركة الهيكل، زادت قوة المقاومة التي تولّدها. وهي ممتازة لامتصاص الطاقة الناتجة عن هبات الرياح المفاجئة والزلازل.

3. خطوط حلزونية: لتخفيف الاهتزازات الناتجة عن الدوامات، تُعدّ الزعانف الحلزونية حلاً ديناميكيًا هوائيًا بسيطًا وفعالًا. تُعطّل هذه الزعانف الحلزونية الشكل، المُثبّتة في الأجزاء العلوية من البرج، التكوين المتماسك للدوامات، مما يمنع تراكم القوى الرنانة.

4. الشكل يتبع الوظيفة: تحسين الشكل الهيكلي

يُعدّ شكل البرج بحد ذاته خط الدفاع الأول ضد الإثارة الديناميكية. ويُقلّل تحسين الشكل الهيكلي من قوى الإثارة عند مصدرها.

1. المقاطع العرضية الديناميكية الهوائية: إن التحول من المقاطع الأسطوانية الدائرية إلى المقاطع متعددة الأضلاع (على سبيل المثال، المثمنة) أو المدببة يمكن أن يغير بشكل كبير تدفق الرياح ويزيد من سرعة الرياح الحرجة لتساقط الدوامات.

2. تصميم مدبب: إن البرج الذي يتناقص ارتفاعه لا يعمل على تحسين استخدام المواد فحسب، بل ويغير أيضًا الديناميكيات الهيكلية، مما يؤدي غالبًا إلى زيادة الترددات الطبيعية وتقليل أحمال الرياح على الأقسام العلوية.

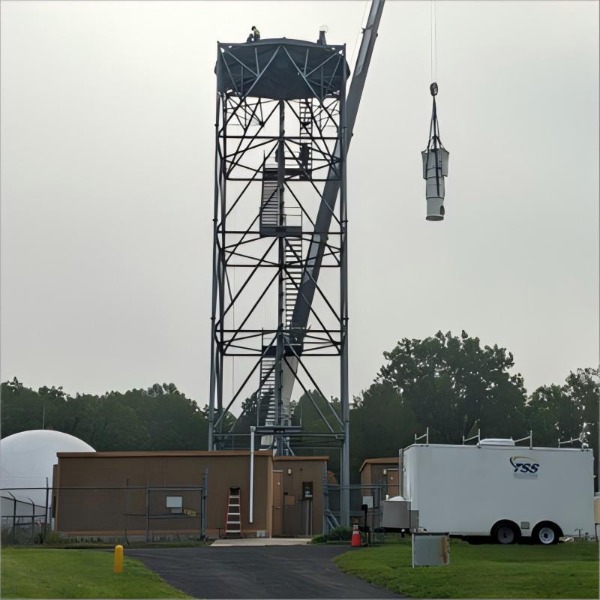

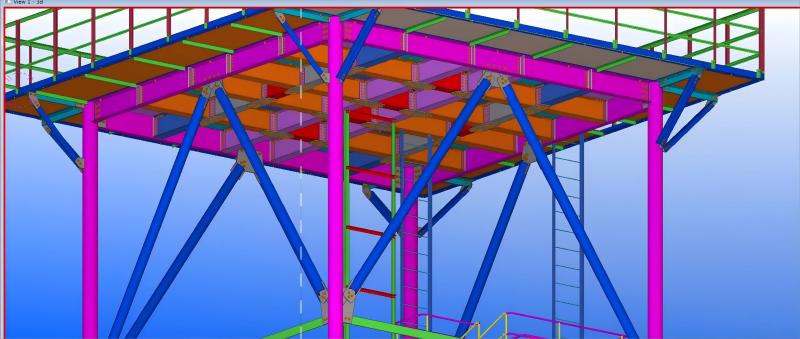

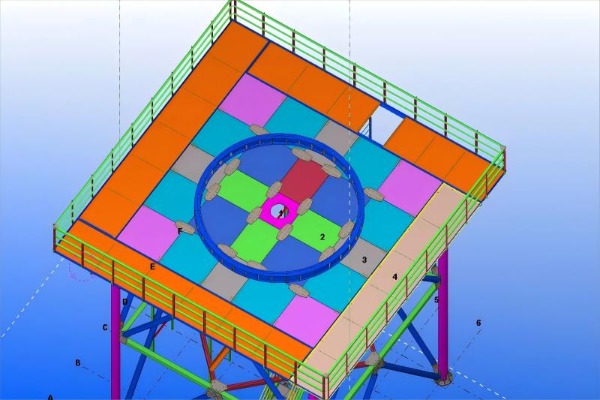

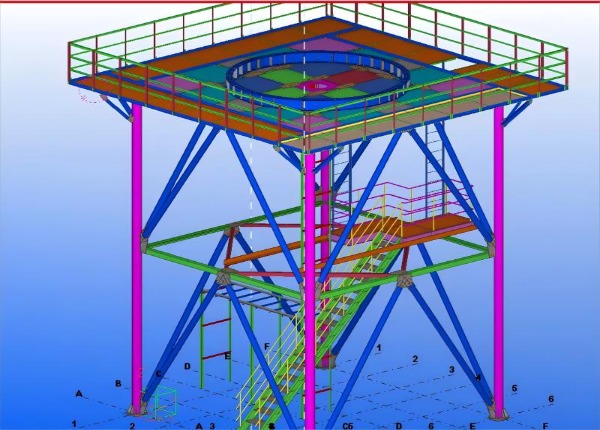

3. تحسين الصلابة والتدعيم: صُمم النظام الهيكلي لتحقيق أقصى قدر من الصلابة الالتوائية والجانبية. ويتم تحليل أنماط التدعيم المتقدمة (مثل التدعيم على شكل حرف K أو التدعيم على شكل X) وتحسينها لضمان منصة صلبة ومتينة تقلل من الانحراف تحت الأحمال التشغيلية.

5. اختيار المواد وسلامة التصنيع

يعد اختيار المواد وجودة التصنيع أمرًا بالغ الأهمية لتحقيق التصميم النظري.

1. الفولاذ عالي القوة: يسمح استخدام الفولاذ عالي القوة ومنخفض السبائك (على سبيل المثال، Q345، Q420) بأعضاء أنحف وأخف وزناً تحافظ على صلابة عالية، مما يساهم في نسبة قوة إلى وزن مواتية وأداء ديناميكي.

2. الوصلات الملولبة مقابل الوصلات الملحومة: في حين أن اللحام يوفر اتصالات سلسة، فإن البراغي عالية القوة في المفاصل الحرجة المجمعة في الموقع تسمح بالشد المسبق الدقيق، مما يمكن أن يعزز التخميد والسلامة الهيكلية من خلال تقليل الانزلاق في الاتصالات شبه الصلبة.

3. الجلفنة بالغمس الساخن (HDG): بالإضافة إلى حماية التآكل، يضمن طلاء HDG عالي الجودة والموحد الحفاظ على خصائص السطح والهندسة المقطعية على المدى الطويل، والتي تعد ضرورية للحفاظ على الأداء الديناميكي الهوائي المتوقع.

الخاتمة: سيمفونية هندسية لأداء غير مرئي

إن تحقيق انعدام التداخل في برج الرادار هو مسعى متعدد التخصصات يجمع بين الهندسة المدنية والميكانيكية والهوائية. يبدأ بفهم عميق للقوى الديناميكية المؤثرة، ويستمر من خلال نمذجة متطورة وتحسين شكل الهيكل، وينتهي بالتطبيق الاستراتيجي لتقنيات التخميد. من خلال التحكم الدقيق في الاهتزاز والتأرجح الهيكلي، يبتكر المهندسون منصةً ليست مجرد هيكل داعم، بل امتدادًا سلسًا للرادار نفسه، مما يُمكّنه من العمل بدقة متناهية تتطلبها الأنظمة الحيوية الحديثة. في هذا المجال شديد الخطورة، يُعد البرج المستقر بمثابة الحارس الصامت لسلامة البيانات.
