التصميم من أجل التصنيع والتركيب (DFMI): خفض التكاليف الخفية في مشاريع أبراج الفولاذ الزاوي

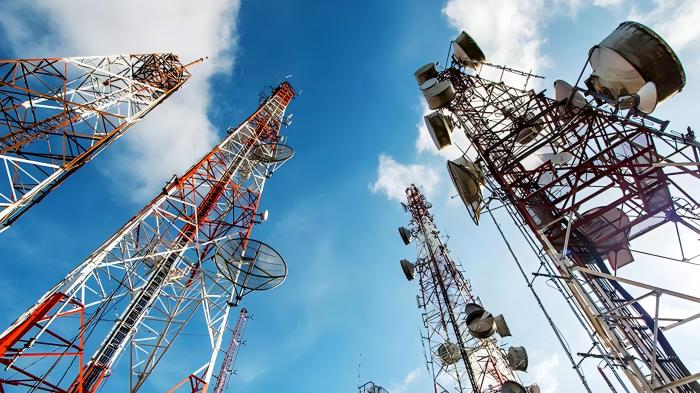

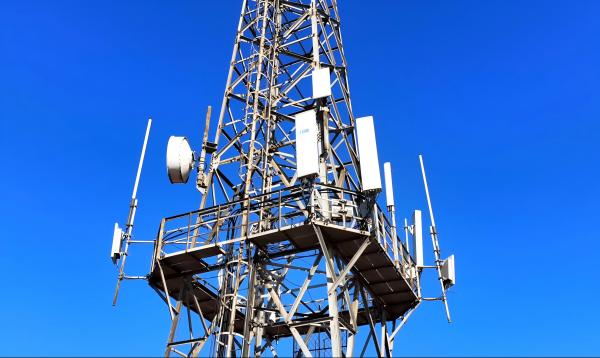

في ظل المنافسة الشديدة في مجال البنية التحتية للاتصالات ونقل الطاقة، يُعد التصميم الهندسي الأولي لـ برج من الفولاذ الزاوي كثيراً ما يُحتفى بالتصميمات الهندسية لما تتميز به من أناقة هيكلية وكفاءة عالية في تحمل الأحمال. مع ذلك، فإن العامل الحاسم في ربحية المشروع ونجاحه ضمن الجدول الزمني لا يكمن فقط في التصميم، بل في كيفية تنفيذه. فالتصميم الذي يبدو مثالياً على الورق قد يخفي تكاليف باهظة في التصنيع والخدمات اللوجستية والتجميع الميداني. وهنا تبرز أهمية منهجية التصميم للتصنيع والتركيب (DFMI)، وهي فلسفة هندسية استباقية وشاملة، لتصبح الأداة الرئيسية لخفض التكلفة الإجمالية للمشروع وتخفيف المخاطر.

يتجاوز منهج DFMI مجرد الحسابات الهيكلية ليدمج القيود والفرص المتاحة في سلسلة الإنتاج الكاملة: التصنيع في الورشة، والنقل، والتركيب الميداني. ومبدأه الأساسي بسيط: تحسين التصميم طوال دورة حياة المنتج من الورشة إلى التشغيل، مما يساهم في الحد من الهدر، وتقليل التعقيد، وتسريع عملية النشر.

العوامل الخفية التي تؤدي إلى انخفاض التكاليف في مشاريع الأبراج التقليدية

قبل تطبيق منهجية إدارة المعلومات والتصميم والتصنيع (DFMI)، من الضروري تحديد أين تختبئ التكاليف والتأخيرات عادةً:

1. تعقيد التصنيع: تؤدي أرقام الأجزاء الفريدة المفرطة، وتفاصيل التوصيل غير القياسية، ومتطلبات اللحام المعقدة إلى زيادة ساعات العمل في الورشة، وزيادة مناولة المواد، ورفع مخاطر الخطأ.

2. عدم الكفاءة اللوجستية: تؤدي المكونات المصممة دون مراعاة أبعاد النقل بالشاحنات القياسية أو حدود الوزن أو أحجام الحاويات إلى شحنات كبيرة الحجم مكلفة، وخطط تأمين معقدة، ورحلات متعددة.

3. معوقات التركيب: تؤدي التصاميم التي يصعب ترتيبها أو محاذاتها أو تثبيتها معًا في الموقع - خاصة في ظل ظروف جوية صعبة أو في مواقع نائية - إلى إطالة فترة استئجار الرافعات، وارتفاع تكاليف العمالة، وتجاوزات كبيرة في الجدول الزمني.

تشن منظمة DFMI هجمات منهجية على هذه المجالات من خلال ثلاثة محاور: التوحيد القياسي، والنمطية، والتفاصيل التي تركز على التركيب.

الركيزة الأولى: التوحيد القياسي لكفاءة التصنيع

الهدف هو تقليل التباين وتبسيط قائمة المواد (BOM).

• نقاط توصيل موحدة: بدلاً من تخصيص كل وصلة ملولبة على حدة، تستخدم DFMI مكتبة من أنواع التوصيلات المصممة مسبقًا والمحسوبة مسبقًا (مثل تفاصيل لوحة التثبيت القياسية لنطاقات قوى محددة). وهذا يتيح ما يلي:

  1. إنتاج دفعات من المكونات المتطابقة.

  2. استخدام القوالب والتركيبات لتجميع أسرع وأكثر دقة.

  3. تقليل وقت الهندسة والتصميم للعناصر المتكررة.

• تقليل انتشار الأجزاء: من خلال ترشيد أطوال العناصر ومقاطعها العرضية، يمكن تقليل عدد رموز الأجزاء الفريدة بشكل كبير. وهذا يُبسط عمليات الشراء وإدارة المخزون ومراقبة الجودة في المصنع.

• التصميم للعمليات الآلية: صُممت التفاصيل خصيصاً لضمان كفاءة عمليات التثقيب/الحفر باستخدام آلات CNC والجلفنة بالغمس الساخن. ويشمل ذلك ضمان وجود مسافات كافية بين الثقوب لتصريف الجلفنة، وتجنب جيوب الهواء المحتبسة، والتصميم الذي يسهل عملية الغمس والتعامل.

الركيزة الثانية: التصميم المعياري لتحقيق النقل والمناولة الأمثل

هنا، يخضع التصميم لممر الخدمات اللوجستية من المصنع إلى الموقع.

1. هندسة النقل: تُحدد المواصفات القياسية للمقطورات المسطحة أو الحاويات الحد الأقصى لأبعاد ووزن أي وحدة شحن. يقوم نظام DFMI بتقسيم البرج إلى أكبر الوحدات الممكنة التي لا تزال متوافقة مع هذه الحدود، مما يقلل من عدد الشحنات وعمليات رفع الرافعات.

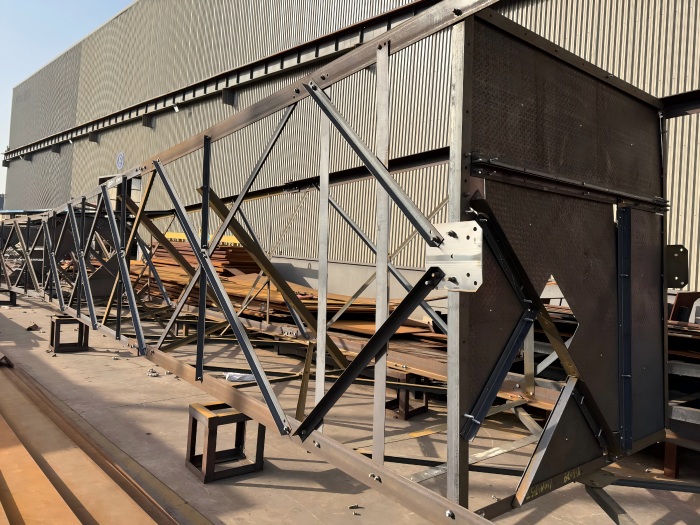

2. الوحدات الفرعية المجمعة مسبقًا: حيثما أمكن، يتم تجميع المكونات الصغيرة بشكل دائم في بيئة المصنع الخاضعة للرقابة لتشكيل وحدات فرعية أكبر وأكثر صلابة (مثل ألواح التدعيم الكاملة، وأجزاء الأرجل المزودة بسلالم مثبتة مسبقًا). هذا ينقل العمالة من بيئة العمل الميدانية الصعبة إلى أرضية المصنع الفعالة، مما يقلل بشكل كبير من وقت التجميع في الموقع.

3. نقاط الرفع والتركيب المتكاملة: تم تصميم حلقات الرفع أو نقاط الالتقاط في الوحدات الرئيسية. ويتم حساب موقعها لضمان عمليات رفع متوازنة ومستقرة، كما يتم تصنيعها كجزء لا يتجزأ من المكون، مما يلغي الحاجة إلى الحبال غير الآمنة والمستهلكة للوقت التي يتم تركيبها في الموقع.

الركيزة الثالثة: تفاصيل مُحسّنة للتركيب

يُمكّن التصميم بشكل فعال من التجميع الميداني السريع والآمن والخالي من الأخطاء.

1. الوصلات الملولبة بدلاً من اللحام: على الرغم من أن ذلك ليس ممكنًا دائمًا، إلا أن إعطاء الأولوية للوصلات الملولبة في عمليات الوصلات الميدانية الرئيسية يُعدّ ركنًا أساسيًا في منهجية التصنيع المتكامل للوصلات الميدانية (DFMI). ويتطلب ذلك دقةً عاليةً في محاذاة الثقوب، تُحقق من خلال وضع علامات التطابق واستخدام أدوات التثبيت أثناء التصنيع. ويُغني ذلك عن الحاجة إلى لحامين ميدانيين ذوي مهارات عالية، ومعدات لحام باهظة الثمن، واختبارات غير إتلافية (NDT) تستغرق وقتًا طويلاً في الموقع.

2. ميزات التوجيه الذاتي والدعم الذاتي: صُممت المكونات بدقة لتتلاءم معًا بطريقة واحدة صحيحة فقط. قد يشمل ذلك وصلات مخروطية الشكل لمحاذاة الأرجل، وأنماط براغي فريدة لمنع التجميع الخاطئ، ونقاط توصيل مؤقتة للتدعيم الالتوائي أثناء عملية التركيب.

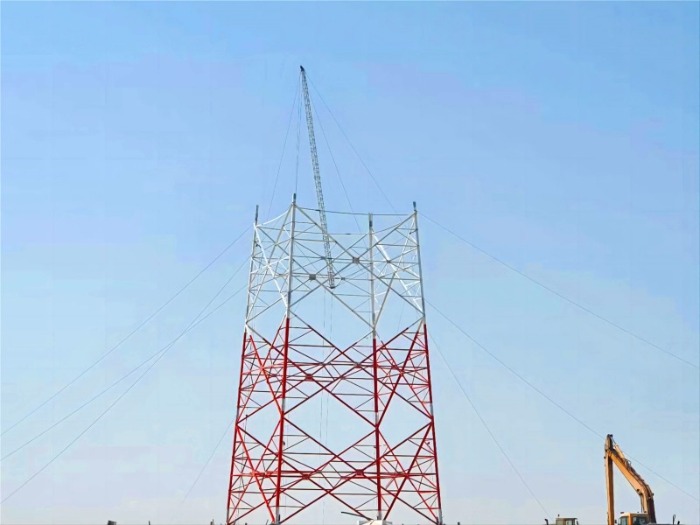

3. وضوح الانتصاب المتسلسل: تُنتج عملية التصميم والتصنيع والتصنيع رسومات تسلسل تجميع واضحة تُوجه فريق التركيب. ويُسهّل التصميم نفسه هذا التسلسل، مما يضمن الاستقرار في كل مرحلة وسيطة دون الحاجة إلى دعامات مؤقتة زائدة.

العائد الملموس على الاستثمار في DFMI

يؤدي تطبيق منهجية DFMI صارمة إلى تحقيق فوائد قابلة للقياس طوال دورة حياة المشروع:

1. انخفاض تكلفة التصنيع: انخفاض ساعات العمل، وتقليل هدر المواد، وزيادة إنتاجية ورشة العمل.

2. الخدمات اللوجستية القابلة للتنبؤ: عدد أقل من الشحنات، وتكاليف شحن أقل، ووثائق جمركية مبسطة للمشاريع الدولية.

3. التثبيت السريع: يمكن تقليل أعمال الموقع بنسبة 30-50%، مما يقلل من التعرض للعوامل الجوية وتكاليف استئجار المعدات الثقيلة.

4. جودة وسلامة محسّنة: يضمن الإنتاج المصنعي الخاضع للرقابة جودة أعلى وأكثر اتساقاً. كما أن تسلسلات التركيب المريحة والآمنة تقلل من المخاطر في الموقع.

5. انخفاض التكلفة الإجمالية للملكية (TCO): على الرغم من أن منهجية DFMI قد تتطلب استثمارًا هندسيًا أوليًا أكبر قليلاً، إلا أن الوفورات في التصنيع والخدمات اللوجستية والتركيب تحقق عائدًا استثماريًا فائقًا للمشروع.

الخلاصة: الهندسة للعالم الحقيقي

في مشاريع أبراج الفولاذ الزاوي، لا يُعدّ التصميم والتصنيع والتكامل (DFMI) ترفًا، بل ضرورةً للحفاظ على القدرة التنافسية والربحية. فهو يُمثّل نقلةً نوعيةً في التفكير، من دور المهندس كمحللٍ بحت إلى دوره كمُكاملٍ لسلسلة القيمة بأكملها. من خلال التصميم مع مراعاة ورشة المُصنِّع، ومسار سائق الشاحنة، ومفتاح ربط فريق التركيب، نتجاوز مجرد إنشاء هياكل كافية إلى تقديم أصول مُحسَّنة، حيث تُدمج الكفاءة والتكلفة والموثوقية منذ الرسم التخطيطي الأول. في قطاعٍ تتسم فيه هوامش الربح بالضيق والجداول الزمنية بالدقة، يُعدّ التصميم والتصنيع والتكامل (DFMI) الاستراتيجية الأمثل لخفض التكاليف الخفية التي يُهملها التصميم التقليدي.
