أعمدة المرافق الفولاذية منخفضة الجهد 4.6 كيلو فولت - 33 كيلو فولت: المواصفات الأساسية

عمود كهرباء فولاذي 4.6-33 كيلو فولت :المواصفات الأساسية

التعريف: هياكل فولاذية مجلفنة بالغمس الساخن مصممة لخطوط توزيع الجهد المتوسط، وتركيب المحولات، وشبكات الطاقة الريفية/الحضرية.

ميزات التصميم الهيكلي

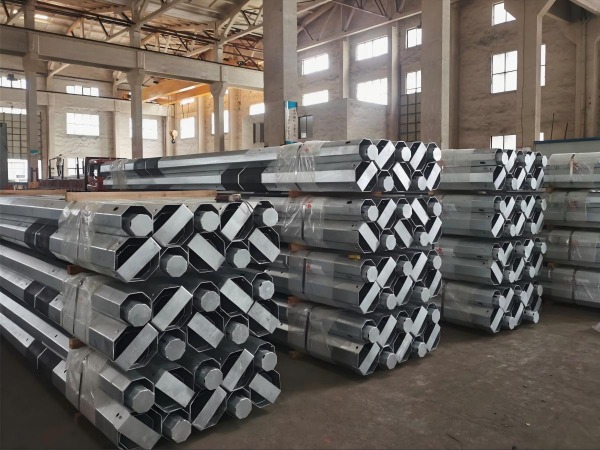

1. التكوين المقطعي

• أحادي القطب المدبب: تصميم مخروطي لتوزيع الحمل الأمثل

• أنواع المفاصل:

  1. مثبت بمسامير (مسامير M24، درجة 8.8)

  2. تركيب سهل مع دبابيس القص (للتجميع السريع)

• الارتفاعات القياسية:

• الرسم البياني LR
  33 كيلو فولت --> 15 م/18 م 22 كيلو فولت --> 12 م/15 م 11 كيلو فولت --> 9 م/12 م

2. تركيب العوازل والأدوات

3. أنظمة الأساس

• الدفن المباشر:

  1. العمق = 10% ارتفاع العمود + 0.6 متر

  2. الردم: 95% من التربة الحبيبية المضغوطة

• صندوق خرساني:

  1. 1.2 متر Ø × 2.5 متر عمق (للتربة اللينة)

  2. قفص حديد التسليح: 6×T16 عموديًا مع روابط T10

أنظمة السلامة الكهربائية

مقارنة الأداء

نظام الحماية من التآكل

• عملية HDG:

  1. التخليل الحمضي (HCl، 10-15%)

  2. التدفق (ZnNH₄Cl₂)

  3. غمر في حمام الزنك بدرجة حرارة 450 درجة مئوية (6-10 دقائق)

• سمك الطلاء:

  • القاعدة: 85 ميكرومتر

  • مناطق اللحام: 70 ميكرومتر (الحد الأدنى)

• الأنودات التضحية: اختيارية للمناطق الساحلية/الصناعية

التكوينات النموذجية

عمود توزيع 11 كيلو فولت

الارتفاع: 12 مترًا، الأذرع المتقاطعة: 2×2.4 مترًا (تكوين أفقي على شكل حرف V)، الموصلات: AAC 150 مم² (ثلاثي الطور + محايد)، الخلوص الأرضي: 5.0 مترًا

عمود نقل فرعي 33 كيلو فولت

الارتفاع: 18 مترًا الأذرع المتقاطعة: 3×3.0 مترًا (تشكيل دلتا) الموصلات: ACSR 240/40 مم² الخلوص الأرضي: 6.5 مترًا

بروتوكول التثبيت

1. مسح الموقع:

   1. اختبار مقاومة التربة (طريقة وينر ذات الأربع دبابيس)

   2. مسح الخطوط العلوية (فحص خلوص الليدار)

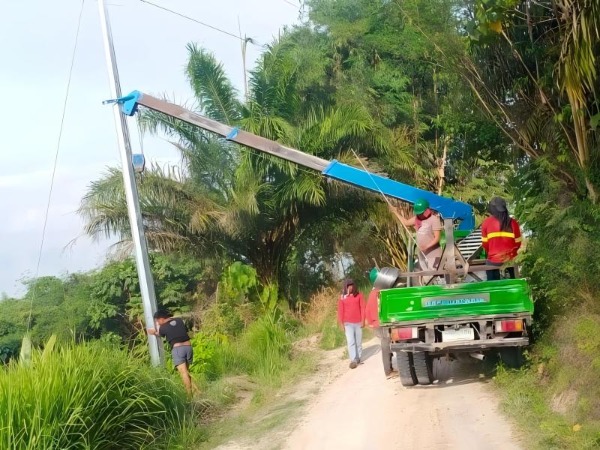

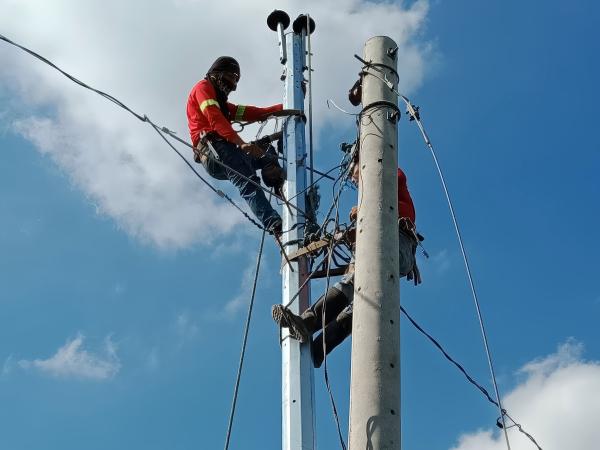

2. الانتصاب:

   1. رافعة رافعة مع قضبان فاصلة

   2. تسامح العمودية: ≤1:500

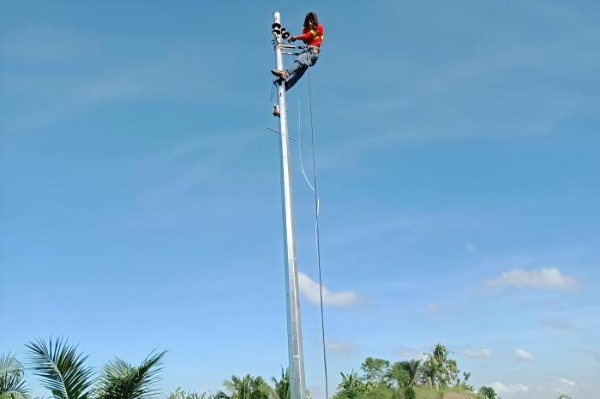

3. التشغيل:

   1. تنظيف العازل (طلاء السيليكون)

   2. فحص عزم الدوران: 90% من قوة خضوع البراغي

   3. اختبار ميجر: >500 ميجا أوم (من الطور إلى الأرض)

تحليل التكلفة

دراسة حالة: الانتشار في الصحراء

المشروع: محطة تغذية فرعية 132/33 كيلو فولت في المملكة العربية السعودية

• التحدي: تآكل الرمال + درجات حرارة 55 درجة مئوية

• حل:

  1. طبقة HDG سميكة للغاية (100 ميكرومتر) + طبقة علوية من الإيبوكسي

  2. طوق خرساني عند خط الأرض

• نتائج:

  1. صفر تآكل بعد 8 سنوات

  2. تحملت رياح شمالية بسرعة 90 كم/ساعة

الامتثال والشهادة

• الهيكلية: EN 40-3-3 / ANSI O5.1

• الكهرباء: IEC 61936 / IEEE 1127

• السلامة: OSHA 1910.269 (مسامير الدرج/حلقات D)

• الجودة: ISO 9001 + ISO 3834-2 لحام

نصيحة هندسية: بالنسبة لخطوط 33 كيلو فولت، حدد حلقات الهالة على العوازل حيث يكون الارتفاع > 1000 متر لتقليل ضوضاء التردد اللاسلكي.

بالنسبة للتصميمات المخصصة: قم بتوفير فئة التربة ومنطقة الرياح/الجليد وشد الموصل لاختيار فئة القطب (الفئة 1 إلى الفئة 5 وفقًا لـ IEC 60826).
