الأسرار الهيكلية لأبراج مونوبول: كيف يتحمل عمود فولاذي واحد أحمالاً هائلة؟

--مقدمة

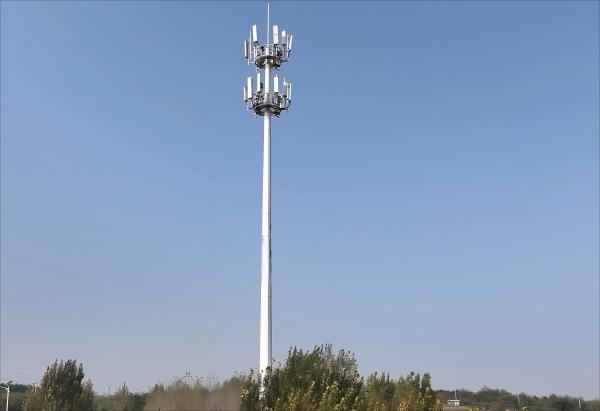

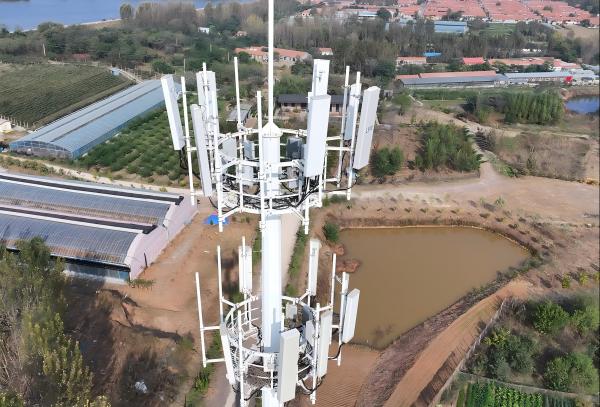

يقف طويل القامة ولكنه نحيف بشكل مخادع، أبراج الاتصالات أحادية القطب تحدى الحدس: كيف يمكن لعمود فولاذي واحد أن يدعم أطنانًا من الهوائيات، ويصمد في وجه الأعاصير، ويدوم لعقود؟ يكمن الجواب في هندسة دقيقة تُحوّل البساطة إلى قوة. تكشف هذه المدونة عن السحر الهيكلي الكامن وراء أبراج أحادية القطب - من هندستها الخفية إلى عمليات المحاكاة المتقدمة التي تضمن استقرارًا لا يتزعزع.

1. فن ميكانيكا الاحتكار: أكثر من مجرد أنبوب فولاذي

• "سحر" التصميم المدبب
• الهندسة المخروطية :تتناقص الأبراج من القاعدة (قطرها 1-1.5 متر) إلى الأعلى (0.3-0.5 متر)، مما يحسن توزيع الوزن ومقاومة الانحناء.
• تدرجات سمك الجدار :الجدران الأساسية أكثر سمكًا بمقدار 2-3 مرات (16-25 مم) من الأقسام العلوية (6-10 مم)، مما يركز القوة حيث تبلغ الضغوط ذروتها.
• تصنيع مقطعي :يتم بناء الأبراج من قطاعات بطول 6 إلى 12 مترًا، ذات حواف أو انزلاق مناسب لتحقيق محاذاة دقيقة.

• الصيغة الأساسية: مقاومة الانحناء

أنا = \frac{\pi (D_o^4 - D_i^4)}{64}

أين:

• أنا = عزم القصور الذاتي (مقاومة الانحناء)

• دₒ = القطر الخارجي

• دو = القطر الداخلي
  بصيرة: مضاعفة القطر تزيد من مقاومة الانحناء بمقدار 16 مرة!

2. ترويض الرياح: ديناميكيات الموائع الحسابية (CFD) في العمل

سير عمل محاكاة أحمال الرياح

رسم خرائط الرياح :

1. الصين GB المعيار: يصنف المواقع إلى 6 مناطق رياح (28–55 م/ث).
2. IEC 61400-6: يستخدم 4 فئات (22.5–52.5 م/ث).

نمذجة ديناميكا الموائع الحسابية :

1. الأدوات: تقوم ANSYS Fluent أو OpenFOAM بمحاكاة تساقط الدوامات وتوزيع الضغط.
2. المخرجات الحرجة: معامل السحب (Cd) و قوى الرفع عند زوايا الرياح المختلفة.

المعايرة في العالم الحقيقي :

1. الحالة: تمكن برج يبلغ ارتفاعه 50 مترًا في تشوهاى (منطقة الإعصار) من الصمود أمام رياح بسرعة 60 مترًا في الثانية بعد التعزيزات الموجهة بواسطة ديناميكيات الموائع الحسابية.

إصلاح تساقط الدوامة

خطوط لولبية :تعمل الزعانف الحلزونية على تعطيل دوامات الرياح، مما يقلل التذبذب بنسبة 40%.

مخمدات الصدمات :تمتص مخمدات الكتلة المضبوطة الاهتزازات الرنانة.

3. هندسة الأساسات: البطل الخفي

ثالوث الاستقرار

الرياضيات المضادة للانقلاب

FS = عزم المقاومة {عزم الانقلاب} = 2.5

مثال على الحساب:

• مقاومة اللحظة : احتكاك التربة + وزن الأساس × ذراع الرافعة

• لحظة الانقلاب :قوة الرياح × ارتفاع البرج

4. توزيع الضغوط: أين تختبئ القوى (وكيفية التغلب عليها)

1. نقاط الضعف الحرجة

3. شفة القاعدة :تؤدي ثقوب البراغي إلى تكوين تركيزات من الإجهاد (تكشف تحليل العناصر المحدودة عن "النقاط الساخنة").

4. فتحات الأبواب :تتطلب الزوايا فتحات دائرية وألواح تقوية.

5. حوامل الهوائي :تتطلب الضغوط الموضعية تقوية أو تقوية الياقة.

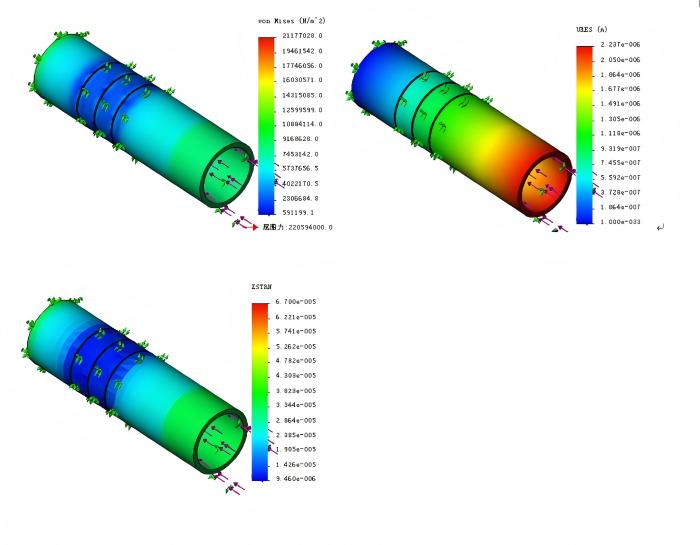

لقطة سريعة لتحليل العناصر المحدودة (FEA)

المناطق الحمراء = ضغوط عالية؛ المناطق الزرقاء = ضغوط منخفضة

5. الإثبات الشديد: دراسات الحالة

الدفاع عن الأعاصير (أوكيناوا، اليابان) :

1. التحدي: رياح بسرعة 70 متر في الثانية + تآكل الملح.
2. الحل: سمك القاعدة 35 مم + الأنودات القربانية + طلاء HDG 120 ميكرومتر.

المنطقة الزلزالية (سان فرانسيسكو، الولايات المتحدة الأمريكية) :

1. التحدي: خطر التسييل أثناء الزلازل.
2. الحل: أساس بلاطة عائمة مع عوازل مطاطية.

3. ---

• ---

  النتيجة: الدقة على القوة

  تجسد أبراج الاحتكار هندسة "الأقل هو الأكثر" - قوتها لا تنبع من الحجم، ولكن من الهندسة المحسوبة، والاستخدام الذكي للمواد، والمحاكاة القاسية وبما أن تكثيف تقنية الجيل الخامس ونطاقات التيراهيرتز الخاصة بتقنية الجيل السادس تتطلب أبراجًا أخف وزنًا وأقوى، فإن هذه المبادئ ستصبح أكثر أهمية.

  مصممة لتتحمل: في برج ألتاي نحن نجمع بين التصميم المعتمد على ديناميكيات الموائع الحسابية وتحليل العناصر المحدودة مع الاختبارات الميدانية الصارمة لتوفير أحاديات القطب التي تقف شامخة في وجه غضب الطبيعة. [ اتصل بنا ] للحصول على تقييم مجاني للمرونة الهيكلية!
