المبادئ الهندسية الكامنة وراء أبراج الاتصالات المدعومة بالكابلات التي يزيد ارتفاعها عن 200 متر

في السعي الدؤوب لتحقيق تغطية لاسلكية واسعة النطاق - للبث، أو روابط الميكروويف بعيدة المدى، أو شبكات الجيل التالي للهواتف المحمولة - يعتبر الارتفاع هو الأصل النهائي.

يُحسّن هذا التصميم مدى الرؤية، ويزيل عوائق التضاريس، ويُعظّم القيمة الاقتصادية للموقع الواحد. مع ذلك، بالنسبة للأبراج التقليدية ذاتية الدعم (الأبراج أحادية القطب أو الشبكية)، فإن زيادة الارتفاع تُكبّد تكلفة اقتصادية باهظة: إذ تتزايد تكاليف المواد ومتطلبات الأساسات بشكل كبير. بعد حوالي 150-180 مترًا، يتغير النموذج التقليدي. وهنا... برج الصاري المدعوم بالكابلات تؤكد هذه التقنية تفوقها الهندسي والاقتصادي. فمن خلال الاستخدام المتقن للكابلات المشدودة، تتحدى الجاذبية ليس من خلال الكتلة الهائلة، بل من خلال التوزيع الذكي للقوة، مما يغير بشكل جذري العلاقة بين الارتفاع والتكلفة بالنسبة للهياكل التي يصل ارتفاعها إلى 200 و300 وحتى 400 متر.

تقوم هذه المدونة بتفكيك المبادئ الأساسية التي تسمح للأبراج المدعومة بالكابلات بالوصول إلى ارتفاعات شاهقة مع اقتصاد ملحوظ في استخدام المواد.

معضلة التكلفة والارتفاع: لماذا تواجه الأبراج ذاتية الدعم عقبة؟

في الأبراج ذاتية الدعم، يجب أن يقاوم كل متر إضافي من الارتفاع عزم الانقلاب المتزايد الناتج عن الرياح. وتُوفَّر هذه المقاومة حصريًا من خلال صلابة انحناء البرج نفسه وقدرة الأساس على مقاومة الرفع. والنتيجة هي علاقة تكعيبية بين الارتفاع وكمية المواد المطلوبة. فمضاعفة ارتفاع برج قائم بذاته تتطلب عادةً ما يقارب ثمانية أضعاف كمية المواد في الأجزاء السفلية للحفاظ على استقراره. وتصبح الأساسات هياكل ضخمة ذات ركائز عميقة لمنع الانقلاب. وهذا يجعل التصاميم ذاتية الدعم التي تتجاوز 180-200 متر باهظة التكلفة للغاية ومعقدة لوجستيًا.

نموذج الصاري المدعوم بالكابلات: استبدال الانحناء بالشد

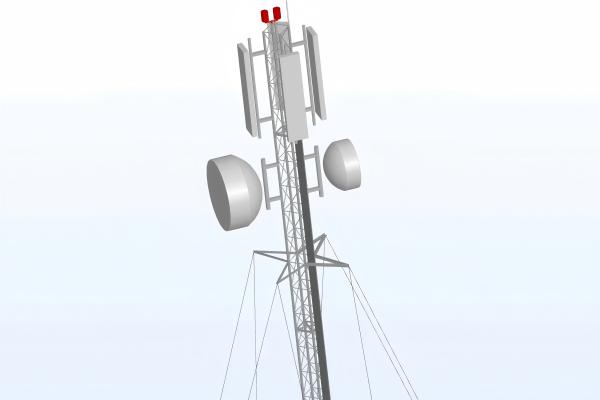

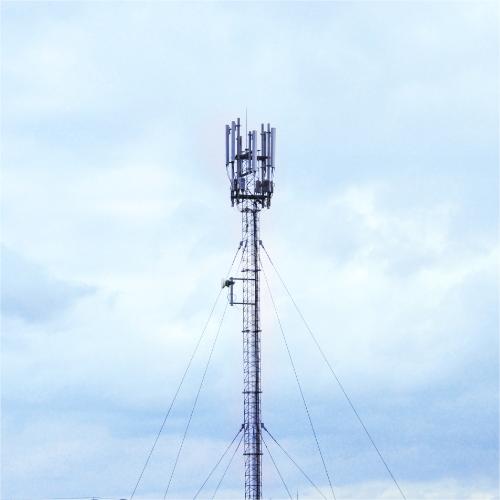

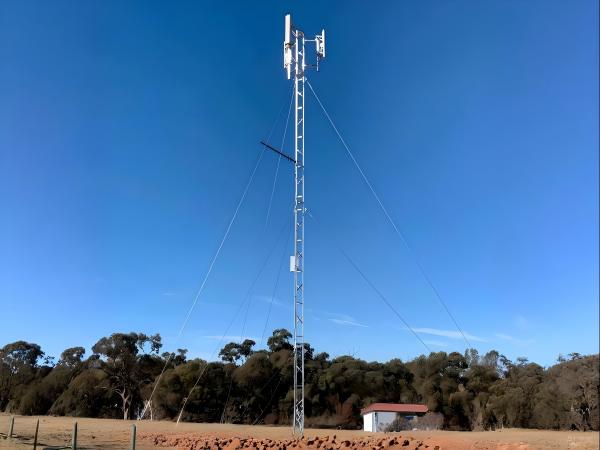

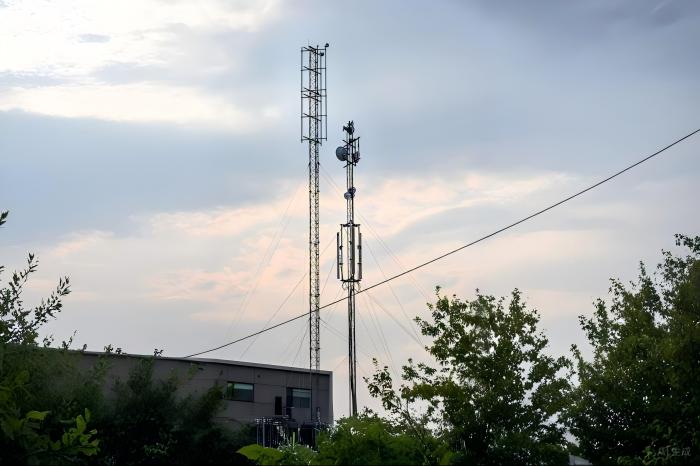

يُعالج الصاري المُدعّم بالكابلات هذه المشكلة. فهو عبارة عن عمود رأسي نحيف (الصاري)، لا يُثبّت بواسطة محيطه، بل بواسطة نظام من كابلات فولاذية عالية المقاومة مثبتة في الأرض على مسافات شعاعية. يُحوّل هذا النظام الفعل الإنشائي الأساسي من الانحناء (غير الفعال) إلى الضغط والشد المحوريين (الفعالين للغاية).

1. · تحميل التحويل: عندما تدفع الرياح الصاري، فإنها تحاول ثنيه. تقاوم كابلات التثبيت على الجانب المواجه للريح هذه الحركة بالشد. يسحب هذا الشد الصاري إلى الوضع الرأسي، بينما ترتخي الكابلات المواجهة للريح قليلاً. يتعرض الصاري نفسه بشكل أساسي لضغط محوري، وهو حالة تحميل يُظهر فيها الفولاذ كفاءة استثنائية.

2. • قوة الشد المسبق: لا تُركّب الكابلات وهي مرتخية، بل تُشدّ مسبقًا أثناء التركيب إلى حمل محسوب. يضمن هذا الشدّ الأولي بقاء جميع الكابلات مشدودة تحت تأثير اتجاهات الرياح المختلفة، مما يمنع دورات الشدّ والارتخاء الديناميكية المدمرة التي تُسبب الإجهاد. كما يزيد الشدّ المسبق من التردد الطبيعي للنظام، مما يُحسّن استقراره الديناميكي.

المبادئ الهندسية الأساسية التي تُمكّن من تحقيق الارتفاع الاقتصادي

1. كفاءة المواد ودقة القوة المثلى
يمكن أن يكون الصاري أنبوبًا فولاذيًا رفيعًا للغاية أو مقطعًا شبكيًا لأنه لا يحتاج إلى قوة انحناء هائلة. وظيفته الأساسية هي حمل وزنه وحمولة المعدات كعمود. يتم تحويل قوة الرياح الجانبية الهائلة إلى قوى محورية يمكن التحكم بها: ضغط في الصاري وشد في الكابلات. كابل فولاذي عالي المقاومة، بقوة شد تفوق بكثير قوة الفولاذ الإنشائي المستخدم في الضغط، يتحمل هذا الشد بأقل قدر من المواد. هذا الفصل بين الوظائف - الضغط مقابل الشد - يسمح باستخدام كل مادة حيث تؤدي وظيفتها على أفضل وجه، مما يؤدي إلى هيكل غالبًا ما يكون وزنه أقل من نصف وزن برج قائم بذاته بنفس الارتفاع.

2. هندسة الاستقرار: نصف قطر المرساة ومستويات الشد
تُحدد الهندسة صلابة النظام وكفاءته الاقتصادية.

1. نصف قطر المرساة: المسافة من قاعدة الصاري إلى نقاط التثبيت الأرضية. يسمح نصف القطر الأكبر لكابلات الشد بالعمل بزاوية أكثر ملاءمة، مما يقلل من الشد المطلوب في الكابلات لمقاومة عزم الرياح. وهذا عامل اقتصادي أساسي.

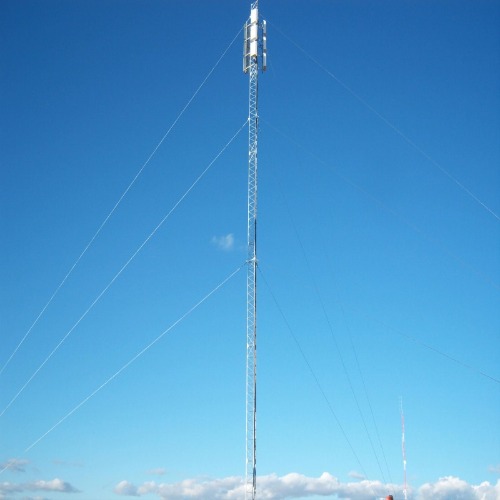

2. مستويات متعددة للرجال: تستخدم الصواري العالية عدة مجموعات من كابلات التثبيت المثبتة على ارتفاعات مختلفة. يؤدي ذلك إلى تقسيم الصاري إلى سلسلة من الأعمدة الأقصر ذات الدعامات الفعالة، مما يمنع الانبعاج الكلي ويقلل من قطر الصاري. يتم حساب العدد الأمثل والمسافة بين مستويات كابلات التثبيت لتقليل التكلفة الإجمالية للمواد (الصاري + الكابلات).

3. تبسيط الأساس: من الرفع إلى الجاذبية
هذه ميزة اقتصادية هائلة. يجب تصميم أساس البرج ذاتي الدعم كنظام مقاوم للعزوم، يقاوم قوى الرفع والانقلاب الهائلة باستخدام ركائز عميقة أو أثقال موازنة خرسانية ضخمة. أما أساس الصاري المدعوم بالكابلات فهو أبسط:

1. مؤسسة ماست: يتحمل بشكل أساسي حملاً ضغطياً رأسياً مباشراً (وزن الهيكل). وهو عبارة عن بلاطة أو غطاء ركائز بسيط.

2. أسس التثبيت: صُممت هذه الأساسات لمقاومة الرفع الرأسي الناتج عن شد الكابل. ورغم أهمية هذا التصميم، إلا أن استخدام الأوزان الثابتة (كتل الخرسانة) أو مثبتات الصخور لمقاومة الرفع الرأسي يُعد أبسط بكثير، ويتطلب تسليحًا أقل تعقيدًا، كما أنه أكثر فعالية من حيث التكلفة لكل كيلونيوتن من المقاومة مقارنةً بالأساسات المقاومة للعزوم.

4. إتقان الديناميكا الهوائية والديناميكية
في الارتفاعات الشاهقة، تُعد الاستجابة الديناميكية أمراً بالغ الأهمية.

1. التخميد الديناميكي الهوائي: يتمتع النظام بخاصية التخميد الذاتي. يتم تبديد الطاقة الناتجة عن هبات الرياح من خلال التمدد المرن الطفيف والاهتزاز في مسارات الكابلات الطويلة.

2. تجنب الرنين: يكون التردد الطبيعي الأساسي للصاري المثبت بالكابلات والمصمم جيدًا منخفضًا جدًا عادةً (على سبيل المثال، 0.2-0.5 هرتز)، وهو أقل بكثير من تردد انفصال الدوامات من الصاري النحيف وترددات اضطراب الرياح. ويمكن إضافة مخمدات إضافية (مثل مخمدات ستوكبريدج على الكابلات) لكبح الاهتزازات الناتجة عن الرياح.

كسر العلاقة الخطية بين التكلفة والارتفاع

يؤدي الجمع بين هذه المبادئ إلى انخفاض ملحوظ في منحنى التكلفة. فبينما تتزايد تكلفة البرج القائم بذاته بشكل كبير، ترتفع تكلفة الصاري المدعوم بالكابلات بمعدل أقرب إلى الخطي مع الارتفاع. وتقتصر المواد الإضافية اللازمة لصاري أطول مدعوم بالكابلات على زيادة طفيفة: زيادة طول الجزء النحيف من الصاري وزيادة طول كابلات التثبيت. أما المكونات الهندسية الأساسية - كمفهوم نقل الأحمال عبر الشد، وأنواع الأساسات - فلا تتغير، مما يسمح بتصميم قابل للتطوير.

لمحة مقارنة: برج بارتفاع 250 مترًا

1. · برج شبكي قائم بذاته: سيتطلب ذلك قاعدة شبكية ضخمة ومخروطية ذات أحجام أعضاء هائلة، ونظام أساس معقد وعميق للغاية، ووزن إجمالي للصلب قد يتجاوز 1500 طن.

2. · الصاري المدعوم بالكابلات: سيستخدم هذا النظام صاريًا أنبوبيًا رفيعًا ومتجانسًا نسبيًا (قطره ربما ٢-٣ أمتار)، و٣-٤ مستويات من كابلات التثبيت، ومجموعة من قواعد التثبيت الخرسانية أو قواعد التثبيت. قد لا يتجاوز الوزن الإجمالي للصلب ٥٠٠ طن. ويمكن أن يصل فرق التكلفة إلى ضعفين أو ثلاثة أضعاف لصالح حل التثبيت بالكابلات.

الخلاصة: المسار الذكي إلى طبقة الستراتوسفير

تمثل أبراج الاتصالات المدعومة بالكابلات انتصاراً للهندسة القائمة على المبادئ على حساب القوة الغاشمة. فمن خلال فهم وتسخير آليات تحمل الأحمال الفعالة للشد والضغط، واستخدام الأرض نفسها كمكون هيكلي رئيسي عبر المراسي، يتم حل مشكلة الارتفاع الشاهق بأكثر الطرق اقتصادية من حيث المواد.

لا تُناسب هذه التقنية جميع المواقع، إذ تتطلب مساحات شاسعة لنصف قطر التثبيت، ولكن حيثما تسمح المساحة، تُعدّ الحل الأمثل والأكثر اقتصادية لاختراق حاجز الـ 200 متر وما بعده. وبمقاومتها للجاذبية لربط العالم، تُثبت هذه التقنية أن أقوى الهندسة لا تكمن في استخدام المزيد، بل في استخدام القوة بذكاء. وللوصول إلى عنان السماء سعيًا وراء التغطية، يبقى الصاري المُثبّت بالكابلات الخيار الأمثل والأكثر منطقية لمقاومة الجاذبية.
