أبراج المراقبة والحراسة تُستخدم هذه الأنظمة في بعضٍ من أكثر التطبيقات تطلبًا في قطاعي الاتصالات والأمن، مثل مراقبة الحدود، وتأمين محيط السجون، والكشف عن حرائق الغابات، وحماية البنية التحتية الحيوية. وتُنشر هذه الأنظمة في بعضٍ من أقسى البيئات على وجه الأرض: المناطق الساحلية ذات الهواء المشبع بالملح، والمناطق الصناعية الملوثة بالمواد الكيميائية، والمواقع الجبلية النائية المعرضة لعقود من دورات التجمد والذوبان.
تتطلب مهمتهم مراقبة مأهولة على مدار الساعة، مما يعني أن الهيكل الفولاذي الذي يدعم هذه المهمة يجب أن يظل آمنًا ومستقرًا ولا يحتاج إلى صيانة لعقود. إن القرار الهندسي الذي يحدد ما إذا كان برج الحراسة يفي بهذا المعيار أم سينهار قبل الأوان ليس سمك الفولاذ، بل سلامة نظام الحماية من التآكل. من بين جميع الخيارات المتاحة، ASTM A123 الجلفنة بالغمس الساخن (HDG) يُعتبر الحل المعدني الأكثر موثوقية، والمثبت علمياً، والفعال من حيث التكلفة لتحقيق عمر هيكلي طويل الأمد - ليس فقط على الورق، ولكن في عقود من الخدمة في العالم الحقيقي.
على عكس المعدات الصناعية الداخلية أو هياكل المباني المحمية، لا تتمتع أبراج المراقبة بأي حماية من العوامل الجوية. فهي تتعرض باستمرار لمجموعة من الضغوط البيئية: الأشعة فوق البنفسجية التي تُتلف الطلاءات العضوية؛ والأمطار والرطوبة المصاحبة للرياح التي تُسبب البلل المستمر؛ وكلوريدات الغلاف الجوي في المواقع الساحلية التي تُسرّع التآكل الكهروكيميائي؛ ودرجات الحرارة القصوى التي تُسبب التمدد والانكماش الحراري؛ وفي المناطق الصناعية، ثاني أكسيد الكبريت وملوثات أخرى تُهاجم كلاً من الفولاذ والزنك. إن تعطل برج المراقبة ليس مجرد خسارة في الأصول، بل هو ثغرة أمنية وتهديد لسلامة الأفراد.

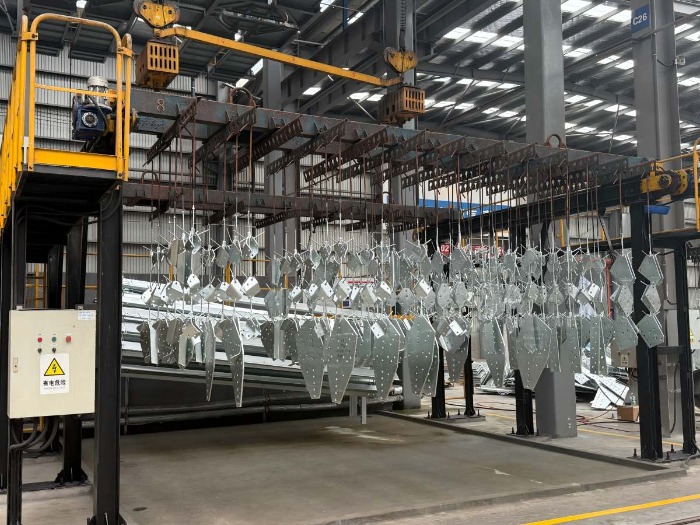

ASTM A123/A123M يُعدّ هذا المعيار المواصفة القياسية المعتمدة في أمريكا الشمالية لطلاء الزنك (الجلفنة) بالغمس الساخن على منتجات الحديد والصلب المصنوعة من أشكال مدرفلة ومضغوطة ومطروقة، بالإضافة إلى المسبوكات والصفائح والقضبان والشرائح. ويعني الالتزام بهذا المعيار أن الفولاذ قد خضع لعملية متعددة المراحل تخضع لرقابة دقيقة: إزالة الشحوم للتخلص من الملوثات العضوية، والتخليل الحمضي لإزالة قشور الحديد والصدأ، وإضافة مادة صهر لتعزيز الترابط المعدني، والغمر في حمام من الزنك المنصهر عند درجة حرارة تقارب 450 درجة مئوية، ثم سحبه وتبريده بشكل مُتحكم فيه.
أهم بنود المعيار الفنية هو متطلبات الحد الأدنى لمتوسط سمك الطلاء يتم تصنيفها حسب فئة المادة وسُمك الفولاذ المقاس. بالنسبة للأشكال الهيكلية - المكونات الأساسية لأرجل أبراج الحراسة والدعامات والمنصات - فإن مواصفات الجدول 1 من معيار ASTM A123 واضحة لا لبس فيها: الفولاذ الذي يزيد سُمكه المقاس عن 6.4 مم (حوالي 1/4 بوصة) يتطلب الحد الأدنى لمتوسط سمك الطلاء هو 100 وهذا يعادل 100 ميكرومتر (0.100 مليمتر أو ما يقارب 3.9 ميل) من طلاء الزنك. أما بالنسبة للأجزاء السميكة التي تتجاوز 16 مليمترًا (5/8 بوصة) - وهي شائعة في أعمدة قواعد أبراج المراقبة الكبيرة - فيُطبق عليها نفس سمك 100 ميكرومتر. هذا السمك ليس عشوائيًا، بل هو مخزون الزنك المحدد علميًا والمصمم لتوفير حماية تدوم لعقود في أقسى ظروف التشغيل.
تكمن ميزة الجلفنة بالغمس الساخن على أنظمة الطلاء أو الطلاء بالمسحوق في حماية ثلاثية الطبقات استراتيجية. لا يوجد نظام حماية من التآكل آخر يوفر هذا المستوى من الدفاع المتكامل.
تُشكّل طبقة الزنك درعًا كثيفًا غير منفذ، يعزل الفولاذ الأساسي فعليًا عن العوامل المسببة للتآكل، كالرطوبة والكلوريدات والكبريتات وملوثات الهواء. وعلى عكس الطلاءات العضوية المسامية التي تسمح بنفاذ بخار الماء مع مرور الوقت، فإن طبقات سبيكة الزنك والحديد المُرتبطة معدنيًا متصلة ومتجانسة، وتلتصق بقوة تزيد عن 3800 رطل لكل بوصة مربعة. وتضمن متطلبات سُمك الطلاء الصارمة وفقًا لمعيار ASTM A123 أن يتمتع هذا الحاجز بكتلة كافية لتحمل عقودًا من التأثيرات البيئية دون حدوث ثقوب دقيقة أو تلف موضعي.
هذه هي الآلية التي تميز الجلفنة عن جميع أنظمة الحماية التقليدية. يُعد الزنك أكثر نشاطًا كهروكيميائيًا من الفولاذ، ويقع في مرتبة أعلى في سلسلة الجلفنة. عند تعريض سطح الفولاذ المجلفن لمحلول إلكتروليتي - رطوبة تحتوي على أملاح مذابة - تتولد فروق في الجهد الكهربائي، وتتشكل خلية إلكتروليتية. يصبح الزنك بمثابة المصعد لسطح الفولاذ بأكمله، مما يمنع تكوّن مناطق صغيرة موجبة وسالبة على الفولاذ نفسه. تتدفق الإلكترونات سالبة الشحنة من مصعد الزنك إلى مهبط الفولاذ، وتتحول ذرات الزنك عند المصعد إلى أيونات زنك موجبة الشحنة، وتُستهلك ببطء - مُضحيةً بنفسها لحماية الفولاذ.
تكمن أهمية هذه الخاصية في أبراج المراقبة في أنها بالغة الأهمية: فعندما تتعرض الطبقة الخارجية للخدش أو الثقب أو التلف العرضي - وهو أمر لا مفر منه أثناء الشحن أو المناولة أو اللحام الميداني أو الصيانة الدورية - فإن الزنك المحيط بها يوفر حماية كاثودية للفولاذ المكشوف، مانعًا التآكل المتفاقم. وطالما بقي أي زنك مجاورًا للمنطقة المتضررة، فإن الفولاذ لا يصدأ. وتُعد خاصية الترميم الذاتي هذه فريدة من نوعها في الجلفنة وغيرها من أنظمة الحماية القائمة على الزنك. أما الطلاءات العضوية فلا توفر مثل هذه الحماية؛ فبمجرد أن يخترق الخدش الطلاء ليصل إلى الفولاذ المكشوف، يبدأ التآكل وينتشر بسرعة تحت الطبقة الخارجية، بعيدًا عن الأنظار حتى يحدث تلف واسع النطاق.
بمرور الوقت، يتفاعل سطح الزنك مع الأكسجين والرطوبة والملوثات الموجودة في الهواء لتكوين طبقة مستقرة ومتماسكة من أملاح الزنك تُعرف باسم الصدأ. يُبطئ هذا الصدأ معدل تآكل طبقة الزنك، مما يُضيف مستوى ثالثًا من الحماية التي تتحسن مع مرور الوقت بدلًا من أن تتدهور.
طوّرت صناعة الحماية من التآكل نماذج تنبؤية متطورة للطلاءات المجلفنة، مما يُمكّن المهندسين من تحديد المواصفات بثقة لأي موقع استخدام. يصنف نظام تصنيف ISO 9223 قابلية التآكل الجوي إلى ست مناطق بناءً على معدلات التآكل المقاسة للمعادن القياسية بعد عام واحد من التعرض.
| فئة التآكل | البيئة النموذجية | معدل تآكل الزنك (ميكرومتر/سنة) | العمر التشغيلي المتوقع للفولاذ الذي يزيد سمكه عن 6 مم (ISO 1461) |
|---|---|---|---|
| ج1 | جفف في الداخل | ≤0.1 | أكثر من 100 عام |
| C2 | المناطق الريفية القاحلة/الداخلية | من >0.1 إلى ≤0.7 | من 78 إلى أكثر من 100 عام |
| ج3 | ساحلي أو صناعي | من >0.7 إلى ≤2.1 | من 26 إلى 78 سنة |
| C4 | شاطئ بحر هادئ | من >2.1 إلى ≤4.2 | من 13 إلى 26 سنة |
| C5 | ركوب الأمواج على شاطئ البحر | من >4.2 إلى ≤8.4 | من 7 إلى 13 سنة |
| تجربة العملاء | في عرض البحر | من >8.4 إلى ≤25 | من سنتين إلى سبع سنوات |
بالنسبة لأبراج المراقبة، يتناسب عمر طبقة الطلاء المجلفن طرديًا مع سمكها. يوفر طلاء الزنك بسمك 100 ميكرومتر، المتوافق مع معيار ASTM A123، والمُحدد بدقة وفقًا للتصنيف البيئي للموقع، عمرًا افتراضيًا قابلًا للتنبؤ والقياس قبل الحاجة إلى أي صيانة. يتيح برنامج AGA Zinc Coating Life Predictor، وهو أداة برمجية مجانية تستخدم أكثر من 3000 نقطة بيانات فعلية لاختبارات التآكل من مواقع حول العالم، للمهندسين إدخال معايير خاصة بالموقع، بما في ذلك معدل هطول الأمطار السنوي، وملوحة الغلاف الجوي (الكلوريدات)، وتركيز ثاني أكسيد الكبريت، والرطوبة النسبية، ومتوسط درجة الحرارة، وظروف الحماية، لتقدير الوقت اللازم لأول صيانة بدقة. هذا المستوى من القدرة التنبؤية غير متوفر لأنظمة الطلاء، التي تتعطل بشكل غير متوقع بسبب التدهور الناتج عن الأشعة فوق البنفسجية، وتسرب الرطوبة عبر الثقوب الدقيقة، والتآكل الموضعي تحت طبقة الطلاء.
بالنسبة لأبراج الحراسة المنتشرة في أكثر البيئات قسوة - نقاط التفتيش الحدودية الساحلية، وأبراج أمن الموانئ، والمنشآت البحرية - فإن البيئة البحرية من الفئة C5 (شبه استوائية إلى استوائية، مع ترسبات كبيرة من الكلوريدات الناتجة عن رذاذ المحيط، وتقع على بعد بضع مئات من الأمتار من الأمواج) تمثل الاختبار الأمثل لأي نظام حماية من التآكل. في ظروف الفئة C5، تُقدر معدلات تآكل الزنك بـ من 4 إلى 8 ميكرومتر في السنة وهذا يعني أن طبقة طلاء قياسية بسماكة 85 ميكرومتر توفر عمرًا تشغيليًا يتراوح بين 10 و20 عامًا تقريبًا قبل الحاجة إلى الصيانة الأولى. كما أن اشتراط معيار ASTM A123 بسماكة 100 ميكرومتر للأشكال الهيكلية يوسع نطاق عمر الخدمة المتوقع هذا. في البيئات الساحلية الأقل قسوة (تصنيف C4)، حيث تتراوح معدلات التآكل المقدرة بين 2 و4 ميكرومتر سنويًا، يمكن أن توفر نفس سماكة الطلاء نفس العمر التشغيلي المتوقع. حماية بدون صيانة لمدة تتراوح بين 20 و 40 عامًا ، مع تطبيق النطاق الأعلى على المواد المصنعة الأكبر حجماً والأسطح الأقل تعرضاً للبلل.
غالبًا ما تكون التكلفة الأولية للجلفنة بالغمس الساخن أعلى قليلًا من نظام الطلاء الأساسي ذي الطبقتين. لكن تكلفة دورة الحياة - وهي المقياس الحقيقي للقيمة الاقتصادية - تُظهر صورة مختلفة تمامًا. فقد وجدت دراسة قارنت الجلفنة بالغمس الساخن بنظام طلاء إيبوكسي/بولي يوريثان غني بالزنك غير عضوي على مدى 30 عامًا من الخدمة في بيئة صناعية، أن تكلفة الجلفنة بالغمس الساخن تقارب 1.76 دولارًا للقدم المربع**، بينما بلغت تكلفة نظام الطلاء متعدد الطبقات **6.67 دولارًا للقدم المربع —ما يقارب أربعة أضعاف أكثر— ويرجع ذلك كلياً إلى إعادة الطلاء والعمالة في المستقبل. على أساس دورة الحياة، تبلغ تكلفة الجلفنة بالغمس الساخن حوالي 16% من تكلفة نظام طلاء يتم تطبيقه في المتجر بطبقتين .
تتعدد أسباب هذا التفاوت الكبير في التكلفة. أولًا، تتطلب أنظمة الطلاء دورات صيانة دورية - ترميمات كل 5 إلى 10 سنوات وإعادة طلاء كاملة كل 15 إلى 20 عامًا، وكلتاهما تتطلبان تحضيرًا مكثفًا للسطح، وضوابط بيئية، وعمالة ماهرة. أما الطلاء المجلفن بالغمس الساخن (HDG) فلا يحتاج إلى أي صيانة لعقود. ثانيًا، لا يستطيع الطلاء حماية الأسطح الداخلية للأجزاء المجوفة، واللحامات، والشقوق - وهي تحديدًا المواقع التي يبدأ فيها التآكل الخفي. يغطي الطلاء المجلفن بالغمس الساخن (HDG) الأسطح من الداخل والخارج، موفرًا حماية معدنية كاملة. ثالثًا، الأسطح المطلية عرضة للتلف الناتج عن الأشعة فوق البنفسجية، والتلف الميكانيكي الناتج عن التعامل الميداني، وانتشار التآكل تحت طبقة الطلاء. تتميز طبقات سبيكة الزنك والحديد في الطلاء المجلفن بالغمس الساخن (HDG) بصلابة استثنائية ومقاومة عالية للتآكل، كما تمنع آلية الحماية الكاثودية حدوث التآكل تحت طبقة الطلاء.
تُقدّم دراسة حالة لمحطة توليد طاقة في منطقة الكاريبي دليلاً واقعياً على نجاح هذه التقنية. كان المشروع مُصمماً في الأصل لنظام طلاء ثنائي الطبقات، ولكن بعد أن قدّم مُصنّع الجلفنة بيانات تكلفة دورة حياة المشروع، تم تغيير مواصفاته - الذي شمل أكثر من 10,000 طن من الفولاذ الإنشائي - إلى نظام جلفنة بالغمس الساخن. وقد وفّر هذا القرار مبلغاً يُقدّر بـ 3.57 مليون دولار —انخفاض بنسبة 73% في إجمالي تكلفة الطلاء—مع القضاء على مخاطر الجدول الزمني المرتبطة بالطلاء الميداني الذي يعتمد على الطقس في بيئة ساحلية استوائية.

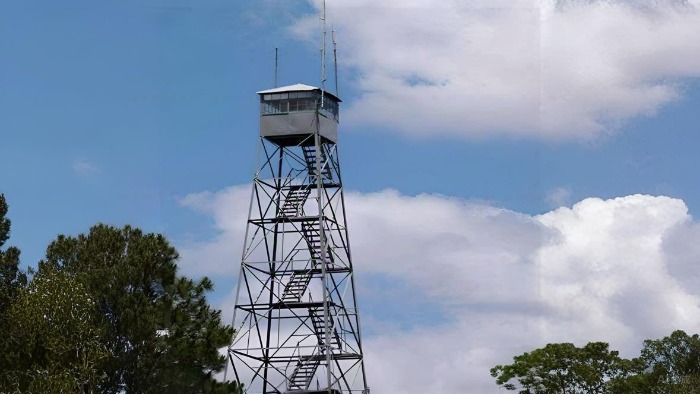

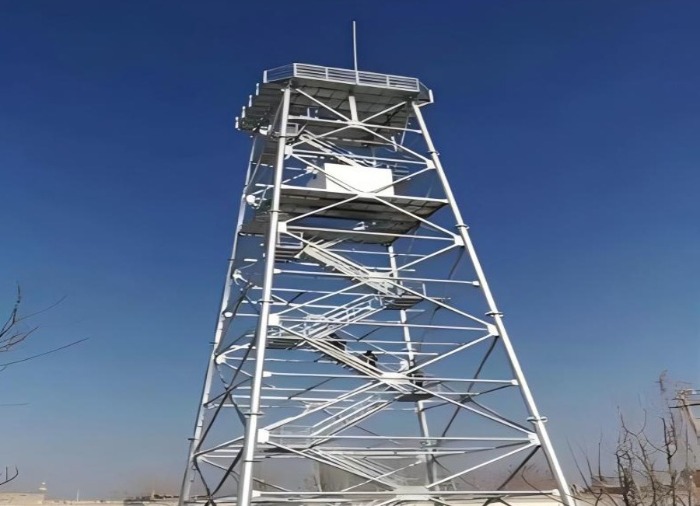

أبراج المراقبة الحديثة المجلفنة بالغمس الساخن عبارة عن هياكل مرتفعة مسبقة الصنع، مصممة للمراقبة المأهولة على مدار الساعة. يتميز التصميم النموذجي بهيكل شبكي ثابت رباعي الأرجل، مع طبقة جلفنة بالغمس الساخن توفر نظامًا أساسيًا لمقاومة التآكل. تعتمد المواصفات الفنية الرئيسية - قاعدة 3 أمتار × 3 أمتار، وارتفاعات تتراوح من 6 إلى 12 مترًا، وقدرة استيعابية من 6 إلى 10 أفراد بالإضافة إلى 500 كيلوغرام من المعدات، ومقاومة رياح تصل سرعتها إلى 150 كم/ساعة (للتشغيل) و200 كم/ساعة (للبقاء)، ونطاق درجة حرارة تشغيل من -40 درجة مئوية إلى +55 درجة مئوية - على سلامة الهيكل الفولاذي طوال عمر الخدمة.

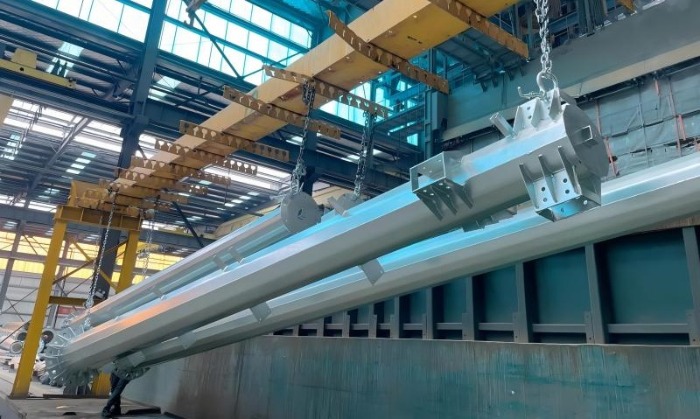

تتضمن عملية الجلفنة بالغمس الساخن لأبراج الحراسة غمر الهيكل الفولاذي المُصنّع بالكامل - بما في ذلك الأرجل والدعامات وعوارض المنصة والحواجز والسلم - في حمام من الزنك المنصهر بدرجة حرارة 450 درجة مئوية. تتشكل طبقات سبيكة الزنك والحديد كجزء لا يتجزأ من الفولاذ، وليست مجرد طبقة ملتصقة بسطحه. يضمن هذا الترابط المعدني عدم تسبب الاهتزازات والتأرجح الناتج عن الرياح والتغيرات الحرارية - وهي جميعها عوامل طبيعية في خدمة الأبراج - في تقشر الطلاء، وهو نمط شائع لتلف الطلاء على الهياكل المعرضة لأحمال ديناميكية.
علاوة على ذلك، يوفر السطح المجلفن قاعدة ممتازة للتشطيبات الاختيارية المطلية بالبودرة عند الحاجة إلى دمج جمالي مع البيئة المحيطة. وقد ثبت أن النظام المزدوج (الجلفنة بالغمس الساخن مع الطلاء بالبودرة) يطيل عمر خدمة الجلفنة بالغمس الساخن وحدها بمقدار 1.5 إلى 2 ضعف، مع توفير حماية من التآكل لا يمكن للطلاء بالبودرة على الفولاذ الخام أن يضاهيها.
لا تقتصر القيمة الحقيقية لعملية الجلفنة بالغمس الساخن وفقًا لمعيار ASTM A123 لأبراج المراقبة على الجانب الاقتصادي فحسب، بل تتعداه إلى الجانب التشغيلي. فبرج المراقبة الذي يتطلب إعادة طلاء كل 10 إلى 15 عامًا يُجبر مالكه على جدولة فترات توقف عن العمل، وتركيب سقالات أو رافعات علوية، والتعامل مع مواد الطلاء الخطرة على ارتفاعات شاهقة، وإخراج البرج من الخدمة الفعلية خلال فترة إعادة الطلاء. بالنسبة لأبراج أمن الحدود أو مراقبة السجون، يُعدّ هذا التوقف عن العمل غير مقبول. أما برج المراقبة المطلي بالجلفنة بالغمس الساخن وفقًا لمعيار ASTM A123 وبسماكة طلاء مناسبة للتصنيف البيئي للموقع (C4 أو C5 أو CX)، فيدخل الخدمة ويظل خاليًا من التآكل طوال عمره التصميمي المُحدد. لا حاجة لدورات صيانة. لا حاجة لإعادة الطلاء. لا فقدان للقدرة الهيكلية نتيجة التآكل الخفي. لا مساس بمهمة الأمن.
أبراج المراقبة والحراسة أصول رأسمالية طويلة الأجل، وليست بنية تحتية قابلة للاستبدال. فالفولاذ الذي يتكون منه لا يتآكل، بل يصدأ. لذا، فإن مسألة عمر هذه الهياكل لا تتعلق بالتكلفة الأولية أو اختلافات طفيفة في السماكة، بل بالخيار الهندسي الدقيق الذي يحدد ما إذا كان برج المراقبة سيقدم خدمة موثوقة وخالية من الصيانة لعقود، أم سيصبح عبئًا يتطلب إصلاحًا مستمرًا واستبدالًا في نهاية المطاف.
توفر عملية الجلفنة بالغمس الساخن وفقًا لمعيار ASTM A123 سماكة حاجز كافية لمقاومة عقود من التعرض للعوامل البيئية، وحماية كاثودية لإصلاح التلف ذاتيًا، وإمكانية التنبؤ بدقة لحساب العمر الافتراضي، وجدوى اقتصادية تبرر الاستثمار الأولي. بالنسبة لمحيطات السجون، ومراكز مراقبة الحدود، والأمن الصناعي، وأنظمة الكشف عن حرائق الغابات - حيث لا مجال للفشل - فالخيار واضح. المعيار هو ASTM A123، والمادة المستخدمة هي الفولاذ المجلفن بالغمس الساخن. والنتيجة هي عمر طويل يخدم المهمة.
هل أنت مستعد لتحديد مواصفات أبراج المراقبة التي توفر عقودًا من الخدمة دون الحاجة إلى صيانة؟ تواصل مع فريقنا الهندسي اليوم للحصول على تصميمات مخصصة لأبراج HDG وتحليلات خاصة بحماية الموقع من التآكل.
