لماذا تهيمن الأبراج المدعومة بالكابلات على تطبيقات الاتصالات والبث فائقة الارتفاع؟

في هرمية البنية التحتية للاتصالات، يُعدّ الارتفاع العامل الحاسم. فبالنسبة لمحطات البث التي تسعى لتغطية مناطق بأكملها بإشارات FM أو التلفزيون، ولوصلات الميكروويف بعيدة المدى التي تتطلب خط رؤية مباشر، ولمشغلي الشبكات الريفية الذين يهدفون إلى تغطية مساحات شاسعة بأقل عدد من المواقع، فإن القدرة على الوصول إلى ارتفاعات شاهقة ليست ترفًا، بل هي ضرورة أساسية. عندما يتجاوز الارتفاع المستهدف 150 مترًا، يضيق نطاق الخيارات الهيكلية المتاحة بشكل كبير. وعندما يقترب من 300 متر أو أكثر، يبرز نوع واحد من الأبراج كخيار لا يُضاهى: الصاري المدعوم بالكابلات.

تقدم هذه المدونة تحليلاً مقارناً لأنواع الأبراج ذات الارتفاعات الشاهقة، وتدرس أسباب ذلك. أبراج مدعومة بالكابلات يهيمن على الأفق حيث لا يستطيع الآخرون مجاراته اقتصادياً أو تقنياً.

عتبة الارتفاع: حيث تتوقف الأبراج الأخرى

لكل نوع من أنواع الأبراج حد أقصى للارتفاع، تحدده قوانين الميكانيكا الإنشائية والواقع الاقتصادي.

يجب أن يقاوم الأنبوب المخروطي المفرد للهوائي أحادي القطب جميع عزوم الانحناء بفضل صلابته الانحنائية. ويتطلب مضاعفة ارتفاعه عادةً ثمانية أضعاف كمية المواد في الأجزاء السفلية وقاعدة ضخمة. لهذا السبب، نادرًا ما تُستخدم الهوائيات أحادية القطب التي يزيد ارتفاعها عن 60 مترًا.

تتميز الأبراج الشبكية ذاتية الدعم بأداء أفضل، بفضل قواعدها العريضة وإطاراتها المثلثية التي توزع الأحمال بكفاءة. مع ذلك، فهي تواجه أيضاً واقعاً اقتصادياً قاسياً: فالعلاقة بين الارتفاع واستهلاك المواد غير خطية. يتطلب البرج الشبكي الذي يبلغ ارتفاعه 200 متر كمية من الفولاذ تفوق ضعف الكمية المطلوبة لبرج مماثل يبلغ ارتفاعه 100 متر. أما عند تجاوز هذا الارتفاع، يصبح الهيكل ضخماً للغاية.

تُخالف الأبراج المدعومة بالكابلات هذا النموذج تماماً.

السر الهندسي: الشد كمسار رئيسي لتحميل الأحمال

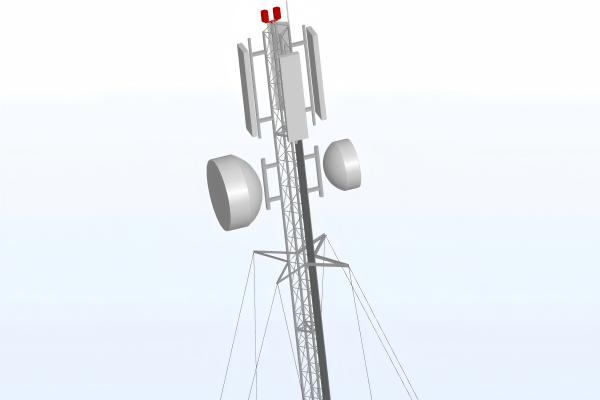

يحقق الصاري المدعوم بالكابلات ارتفاعه المهيمن من خلال تحول جذري في سلوكه الهيكلي. فبدلاً من مقاومة قوى الرياح عن طريق الانحناء - وهو استخدام غير فعال للصلب - فإنه يحول تلك القوى إلى شد في كابلات التثبيت وضغط في الصاري النحيف.

1. الصاري يتحمل هذا الهيكل بشكل أساسي أحمالاً رأسية: وزنه الذاتي، والمعدات، ومكون الشد الهابط للكابل. وهو يحتاج إلى صلابة كافية لمقاومة الانبعاج بين مستويات التثبيت، ولكنه لا يتطلب قوة الانحناء الهائلة للهيكل ذاتي الدعم.

2. كابلات التثبيت تقاوم ثلاث أو أربع مجموعات مرتبة شعاعيًا عادةً قوى الرياح الجانبية. ويتحمل كابل الفولاذ عالي القوة، الذي تتجاوز قوة شده قوة الفولاذ الإنشائي بكثير، هذه القوى بأقل مساحة مقطع عرضي للمادة.

3. المذيعون نقل شد الكابل إلى الأرض من خلال كتل الجاذبية أو مثبتات الصخور، المصممة لمقاومة الرفع الخالصة بدلاً من الأساسات المعقدة المقاومة للعزوم.

يُتيح هذا الفصل بين الوظائف - الضغط في الصاري، والشد في الكابلات - تحسين أداء كل مكون لدوره المحدد. والنتيجة هي هيكل يمكن أن يصل ارتفاعه إلى 600 متر أو أكثر بوزن إجمالي من الفولاذ أقل بكثير من هيكل قائم بذاته بنفس الارتفاع.

التحليل الاقتصادي: كسر منحنى التكلفة والارتفاع

تُعدّ الميزة الاقتصادية للأبراج المدعومة بالكابلات في الارتفاعات الشاهقة حاسمة. فتكلفة البرج القائم بذاته تتزايد بشكل كبير مع الارتفاع، بينما تتزايد تكلفة الصاري المدعوم بالكابلات بمعدل أقرب إلى الخطي.

تكاليف المواد

يستخدم البرج المدعوم بالكابلات كمية أقل بكثير من الفولاذ. ويظل مقطع الصاري منتظمًا نسبيًا على امتداد ارتفاعه، وتضيف الكابلات كتلة مادية ضئيلة. بالنسبة لهيكل بارتفاع 300 متر، يمكن أن تتجاوز نسبة التوفير في المواد 50% مقارنةً ببرج شبكي ذاتي الدعم.

تكاليف الأساس

هنا يبرز الفرق جليًا. يتطلب البرج ذاتي الدعم أساسًا واحدًا ضخمًا مصممًا لمقاومة عزم الانقلاب الهائل. وهذا غالبًا ما يعني استخدام ركائز عميقة، وأحجام هائلة من الخرسانة، وتدعيمات معقدة. أما الأساس المركزي للبرج المدعوم بالكابلات، فيتحمل ضغطًا فقط - وهو عبارة عن بلاطة بسيطة أو غطاء ركائز. وعلى الرغم من تعدد قواعد التثبيت، إلا أنها مصممة لتحمل الرفع فقط، وعادةً ما تكون أقل تكلفة لكل وحدة مقاومة. مع ذلك، تعتمد هذه الميزة على الموقع: فالتضاريس الصخرية قد تجعل حفر نقاط تثبيت متعددة مكلفًا.

التركيب والخدمات اللوجستية

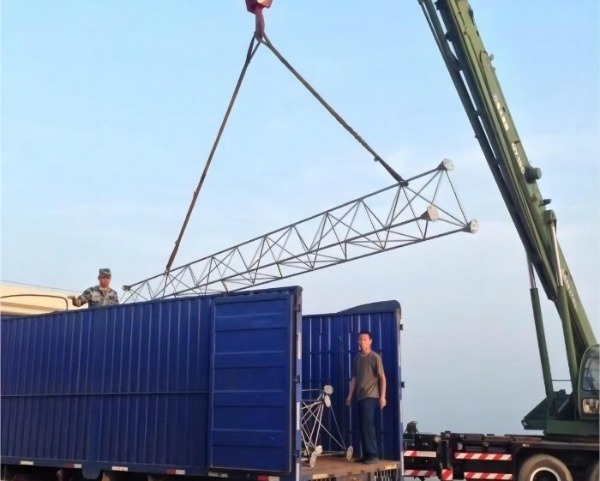

تتميز مكونات الصاري المدعوم بالكابلات بخفة وزنها وسهولة نقلها إلى المواقع النائية، وهو شرط أساسي لتطبيقات البث في المناطق الريفية. ويتم تركيب الصاري بطريقة منهجية: حيث يُجمّع على شكل أقسام ويُرفع مع شد الكابلات تدريجيًا. وعلى الرغم من تخصص هذه العملية، إلا أنها راسخة ويمكن التنبؤ بنتائجها.

المفاضلة المكانية: لماذا تحتاج الأبراج المدعومة بالكابلات إلى مساحة؟

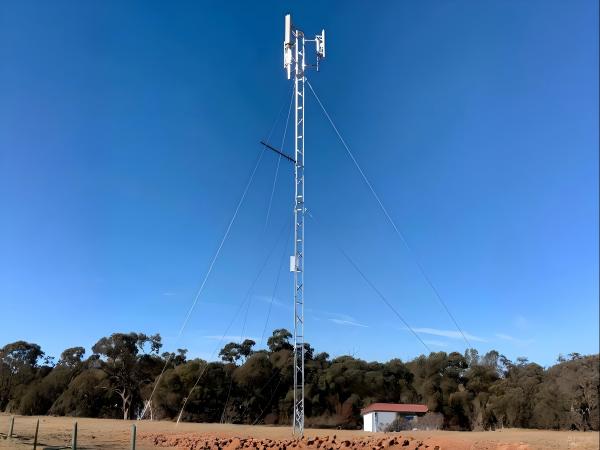

تتمثل المشكلة الرئيسية للبرج المدعوم بالكابلات في مساحته الأرضية. تمتد نقاط تثبيت الكابلات شعاعيًا من القاعدة، عادةً على مسافة تتراوح بين 60% و80% من ارتفاع البرج. بالنسبة لبرج يبلغ ارتفاعه 300 متر، يعني هذا نصف قطر تثبيت يتراوح بين 180 و240 مترًا، مما يتطلب مساحة أرضية كبيرة خالية من العوائق والمباني.

لهذا السبب تُعتبر الأبراج المدعومة بالكابلات نقيضًا للبنية التحتية الحضرية. ففي المدن المكتظة، حيث الأرض ثمينة والتخطيط العمراني صارم، تُعدّ الأعمدة الأحادية أو الأبراج الشبكية ذاتية الدعم الخيارات الوحيدة. أما في المناطق الريفية، وعلى قمم الجبال، وفي السهول المفتوحة - حيث تشتد الحاجة إلى الأبراج الشاهقة - فالأرض متوفرة، ويصبح احتياج البرج المدعوم بالكابلات إلى مساحة معينة ثمنًا مقبولًا مقابل ارتفاعه.

سيناريوهات التطبيق: نقاط قوة الأبراج المدعومة بالكابلات

إن الصاري المدعوم بالكابلات ليس حلاً للأغراض العامة؛ بل هو أداة متخصصة لتطبيقات محددة وصعبة:

1. البث الإذاعي (FM، TV، HDTV)
تتطلب إشارات البث ارتفاعًا لتحقيق تغطية مباشرة في المناطق ذات الكثافة السكانية العالية. يمكن لبرج مثبت على دعامات بارتفاع يتراوح بين 300 و600 متر، سواءً على قمة تل أو في سهل، أن يخدم منطقة حضرية بأكملها. يُعد برج سينيور رود في مدينة ميسوري بولاية تكساس، والذي يبلغ ارتفاعه 601 مترًا، المحطة الرئيسية لبث تسع محطات إذاعية FM. لا يوجد نوع آخر من الأبراج قادر على الوصول إلى هذا الارتفاع بكفاءة اقتصادية مع توفير سعة الهوائي اللازمة.

2. مرحل الميكروويف بعيد المدى
تتطلب وصلات الميكروويف مسارات غير معاقة بين أجهزة إعادة الإرسال. في الأراضي المستوية أو المتموجة قليلاً، يُعد الارتفاع الوسيلة الوحيدة لتحقيق ذلك. توفر الأبراج المدعومة بالكابلات الارتفاع اللازم لتجاوز الأشجار والمباني ومعالم التضاريس، مما يتيح نقلًا موثوقًا للشبكة عبر عشرات الكيلومترات.

3. التغطية في المناطق الريفية والنائية
لتغطية شبكات الهاتف المحمول في المناطق قليلة السكان، يمكن استبدال عدة أبراج أقصر ببرج واحد طويل. إن فعالية البرج المدعوم بالكابلات من حيث التكلفة عند ارتفاعه تجعله الخيار المفضل لمشغلي الشبكات الذين يسعون إلى تقليل عدد المواقع وتعقيد شبكة النقل الخلفية.

4. الحماية من الصواعق وأجهزة القياس
في البيئات الصناعية، تخدم الأبراج المدعومة بالكابلات غرضين: فهي بمثابة أعمدة للحماية من الصواعق للمصافي ومصانع الكيماويات وغيرها من المنشآت التي تتطلب الحماية على مساحات واسعة.

ملخص مقارن: الهوائيات المدعومة بالكابلات مقابل الهوائيات الشبكية مقابل الهوائيات أحادية القطب على ارتفاع 200 متر فأكثر

الخلاصة: الخيار الأمثل للأماكن المرتفعة للغاية

عندما يتطلب الأمر الوصول إلى مسافة تتجاوز 200 متر - إلى نطاق تنتقل فيه الإشارات لمئات الكيلومترات وتغطي مناطق بأكملها - فإن النقاش الهندسي والاقتصادي يتقارب على استنتاج واحد: الصاري المدعوم بالكابلات ليس مجرد بديل، بل هو الخيار العقلاني الوحيد.

إن قدرتها على تحويل قوى الرياح إلى أحمال شد فعالة، وتكلفتها المتناسبة طرديًا مع الارتفاع، وسجلها الحافل في أطول المباني في العالم، كلها تشير إلى هيمنتها. ويُعد برج طريق سينيور، وغيره الكثير من الأبراج المماثلة، شاهدًا على فلسفة تصميم تستغل الأرض نفسها كعنصر إنشائي.

بالنسبة لمخططي الشبكات الذين يواجهون تحدي متطلبات الارتفاعات الشاهقة، فإن إطار القرار واضح: إذا توفرت لديك الأرض وتحتاج إلى الارتفاع المطلوب، فإن البرج المدعوم بالكابلات يوفر إمكانيات لا تضاهيها أي بنية أخرى مهما كان الثمن. إنه، وسيظل، الخيار الأمثل من حيث الارتفاع في البنية التحتية للاتصالات.
