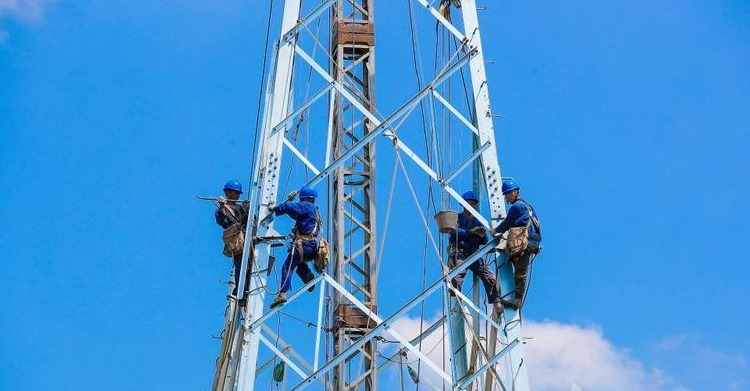

الكثافة المتغيرة للدعامات هي استراتيجية تصميم تعمل على تخصيص تباعد وترتيب أعضاء التدعيم القطري على طول ارتفاع برج من الفولاذ الزاوي لتتوافق مع المتطلبات الإنشائية الفعلية عند كل منسوب. المبدأ بسيط:تركيز التدعيم حيث تكون القوى أعلى (في الأسفل) وتقليله حيث تكون المتطلبات أقل (في الأعلى)ومن خلال مطابقة كثافة التدعيم مع توزيع القوى الداخلية — الذي يتبع مخطط عزم الانحناء لكمرة كابولية — يمكن للمهندسين تحقيق الصلابة والاستقرار المطلوبين دون زيادة الوزن الناتجة عن التدعيم المنتظم. يمكن لهذا النهج تقليل استهلاك الفولاذ بنسبة 10–25% مقارنة بالتصاميم التقليدية ذات كثافة التدعيم الموحدة، مع الحفاظ على الأداء الإنشائي أو حتى تحسينه. وقد أظهرت الأبحاث أن أنظمة التدعيم المحسّنة يمكن أن تقلل بشكل كبير من كمية مادة الفولاذ المستخدمة مع تحسين نسبة الوزن إلى الصلابة للأبراج الشبكية.
تنخفض القوى مع الارتفاع:يكون عزم الانحناء في البرج الكابولي أعلى ما يمكن عند القاعدة ويقترب من الصفر عند القمة — وتتبع متطلبات التدعيم النمط نفسه
الكثافة المتغيرة تطابق المتطلبات:يوفر التدعيم الكثيف في الأسفل القوة والاستقرار حيث يلزم؛ بينما يوفر التدعيم الأقل كثافة في الأعلى الوزن دون التأثير على الأداء
يمكن دمج أنماط تدعيم متعددة:قد يستخدم البرج الواحد أنواع تدعيم مختلفة عند مناسيب مختلفة — على سبيل المثال، تدعيم مزدوج K عند القاعدة، وتدعيم K في الوسط، وتدعيم X في الأعلى
توفير المواد كبير:يمكن لتخطيطات التدعيم المحسّنة تقليل وزن البرج بنسبة 10–25% مقارنة بالتصاميم ذات الكثافة الموحدة
تتحسن نسبة الصلابة إلى الوزن:أظهرت دراسات تحسين الطوبولوجيا باستمرار أن أنظمة التدعيم المحسّنة بدرجة عالية تنتج نسبة وزن إلى صلابة أفضل
اختيار نوع التدعيم مهم:حددت الدراسات التي تقارن أنظمة التدعيم المختلفة أن تدعيم K هو الأمثل بشكل خاص للأبراج الشبكية ذاتية الدعم
يتصرف البرج الشبكي ذاتي الدعم بشكل أساسي مثل كمرة كابولية مثبتة عند القاعدة. يكون عزم الانحناء الناتج عن أحمال الرياح والمعداتأقصى ما يمكن عند الأساس وينخفض إلى الصفر عند القمةوهذه هي الفكرة الأساسية التي تجعل كثافة التدعيم المتغيرة منطقية وفعالة.
في تصميم الكثافة الموحدة، يتم تطبيق تباعد ونمط التدعيم نفسه من القاعدة إلى القمة. وهذا يعني أن الأجزاء العلوية من البرج تكون مصممة بشكل مفرط — إذ تحتوي على تدعيم أكثر من اللازم لمقاومة القوى التي تتعرض لها فعليًا. يصحح تصميم الكثافة المتغيرة هذا القصور من خلال ضبط تركيز التدعيم ليتوافق مع توزيع القوى الفعلي.
تؤدي أعضاء التدعيم القطرية وظيفتين أساسيتين في البرج الشبكي:
1. الاستقرار:يقلل التدعيم الطول الفعال غير المدعّم لأعضاء الضغط الرئيسية (الأرجل)، مما يمنع الانبعاج تحت الأحمال الضاغطة
2. نقل الأحمال:يوزع التدعيم القوى الجانبية (الرياح، الزلازل) من أوجه البرج إلى الأرجل ثم إلى الأساس
ترتبط كثافة التدعيم المطلوبة مباشرة بمقدار هذه القوى. عند القاعدة، حيث تكون القوى أعلى، يجب أن يكون التدعيم كثيفًا وقويًا. بالقرب من القمة، حيث تتناقص القوى، يمكن للتدعيم الأقل كثافة توفير استقرار كافٍ.
يقسم النهج العملي للكثافة المتغيرة للتدعيم البرج إلى أقسام رأسية (عادةً بطول 5–10 أمتار لكل قسم) ويحدد تكوين تدعيم لكل قسم استنادًا إلى القوى الداخلية المحسوبة. توضح دراسة حالة لبرج بارتفاع 45 مترًا هذا النهج:
| القسم (من الأعلى) | نطاق الارتفاع | نوع التدعيم | المبرر |
|---|---|---|---|
| أعلى 3 أقسام | 30–45م | تدعيم X | أخف تدعيم؛ قوى أقل عند الجزء العلوي |
| الأقسام الأربعة الوسطى | 10–30م | تدعيم K مزدوج | كثافة متوسطة للقوى المتوسطة |
| القسمان السفليان | 0–10م | تدعيم K1 مزدوج | أعلى كثافة؛ أقصى قوى عند القاعدة |
يضمن هذا النهج المتدرج تدعيم كل قسم من البرج بشكل مناسب للقوى التي يتعرض لها فعليًا.
توفر أنماط التدعيم المختلفة موازِنات مختلفة بين الصلابة والوزن وقابلية التنفيذ. وقد حددت الأبحاث حول أنظمة التدعيم المختلفة—بما في ذلك أنواع K وKD وY وYD وD وXB وX—أن تدعيم K يميل إلى أن يكون التصميم الأمثل بين التكوينات الشائعة.
| نوع التدعيم | الخصائص | أفضل تطبيق |
|---|---|---|
| تدعيم X (التدعيم المتقاطع) | بسيط وفعال في الشد والضغط؛ استخدام متوسط للمواد | الأقسام العلوية حيث تكون القوى أقل |
| تدعيم K | يوفر صلابة جيدة مع كفاءة في تحديد أحجام العناصر؛ معتمد على نطاق واسع كخيار أمثل | الأقسام الوسطى |
| تدعيم K مزدوج | زيادة في التكرارية والصلابة؛ استخدام أعلى للمواد | الأقسام السفلية ذات القوى العالية |
| تدعيم W | خيار فعال من حيث التكلفة وكفء | حيث تكون الأولوية للاقتصاد |
لا تتعلق كثافة التدعيم المتغيرة بالتباعد فقط—بل تشمل أيضًا تعديل أحجام العناصر. في الأقسام السفلية، حيث تكون القوى أعلى، قد تستخدم عناصر التدعيم قطاعات زاوية أكبر (مثل 200×200×20). ومع انخفاض القوى مع الارتفاع، يمكن استخدام قطاعات أصغر (مثل 150×150×12) في الأقسام العلوية. يكمل تحديد أحجام العناصر المتدرج هذا نهج الكثافة المتغيرة، مما يحسن استخدام المواد بشكل أكبر.
الميزة الأساسية لكثافة التدعيم المتغيرة هي تحقيق الصلابة الإنشائية المطلوبة باستخدام مواد أقل. وقد أظهرت الأبحاث حول تحسين تباعد الأرجل أن توفير مسافة أكبر بين الأرجل مع تحسين العناصر الإنشائية يؤدي إلى صلابة انحناء أعلى ووزن ذاتي أقل للهيكل معًا.
أكدت دراسات تحسين الطوبولوجيا أيضًا أن أنظمة التدعيم المحسّنة بدرجة عالية تقلل كمية الفولاذ المستخدم مع تحسين نسبة الوزن إلى الصلابة للأبراج الشبكية.
تتمثل الوظيفة الأكثر أهمية للتدعيم—وخاصة في الأقسام السفلية من البرج الطويل—في منع انبعاج الأرجل الرئيسية. ومن خلال تركيز التدعيم حيث تكون قوى الضغط أعلى، يضمن تصميم الكثافة المتغيرة تقليل الطول الفعال غير المدعم للأرجل عند القاعدة، حيث تكون الحاجة إليه أكبر. ويوفر هذا النهج الموجه مقاومة فائقة للانبعاج مقارنة بتصميمات الكثافة الموحدة التي قد تبالغ في تدعيم الجزء العلوي بينما لا توفر تدعيمًا كافيًا للأقسام السفلية الحرجة.
إن الوفورات المادية الناتجة عن كثافة التدعيم المتغيرة كبيرة. وقد وجدت الدراسات المتعلقة بتحسين أبراج النقل انخفاضات في الوزن تتراوح بين 14–24% من خلال التصميم المحسن. وبالنسبة لبرج اتصالات نموذجي بارتفاع 45 مترًا، يمكن أن يترجم ذلك إلى توفير عدة أطنان من الفولاذ لكل برج — مما يؤدي إلى انخفاض كبير في كل من تكلفة المواد والبصمة الكربونية.
يتطلب تطبيق كثافة التدعيم المتغيرة نهجًا تحليليًا صارمًا:
· تحديد الأحمال: حساب أحمال الرياح والجليد والمعدات وفقًا للمعايير المعمول بها (TIA-222، ASCE 7، أو الأكواد المحلية)
· تحليل توزيع القوى: تحديد القوى الداخلية (المحورية، والقص، والعزم) عند كل مقطع من البرج
· تصميم التدعيم قسمًا بقسم: تحديد نوع التدعيم، والمسافات، وأحجام الأعضاء لكل قسم استنادًا إلى القوى المحسوبة
· التحقق من الاستقرار: التحقق من أن الأطوال الفعالة غير المدعمة وسعات الانبعاج تستوفي متطلبات التصميم
· تحليل الانحراف والديناميكا: التحقق من أن البرج المحسن يستوفي متطلبات قابلية الخدمة والتردد الطبيعي

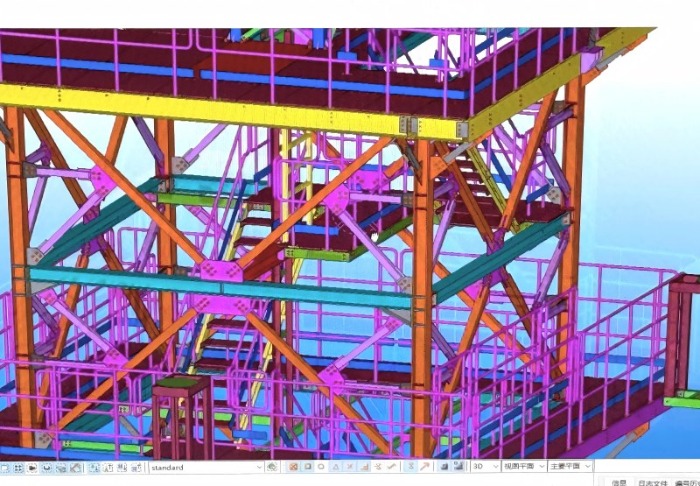

تتيح برمجيات التحليل الإنشائي الحديثة تحسينًا متقدمًا لتخطيطات التدعيم. ويمكن لتحليل العناصر المحددة (FEA) نمذجة البرج بالكامل وتحديد تكوين التدعيم الأمثل لكل قسم. وقد تم تطبيق تقنيات تحسين الطوبولوجيا بنجاح على أبراج الاتصالات الشبكية، مما أدى إلى أنظمة تدعيم محسنة للغاية مع تحسين نسب الوزن إلى الصلابة.

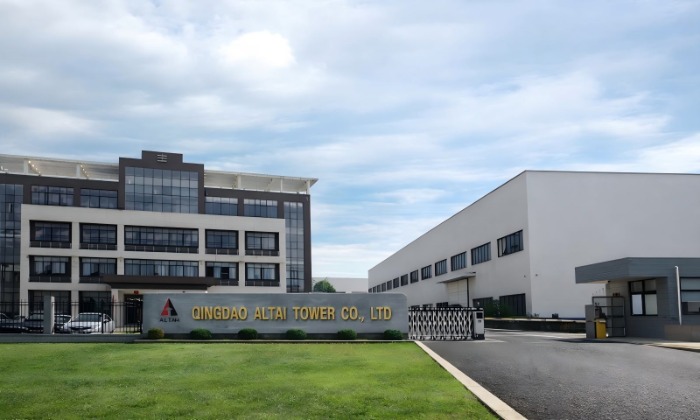

شركة Qingdao Altai Tower المحدودة هي شركة متخصصة في تصنيع أبراج الاتصالات، وأبراج الطاقة، وملحقات الأبراج، تأسست عام 2003. تتخصص الشركة في تصميم وتصنيع وتركيب الأبراج الفولاذية، مع تصدير المنتجات إلى أكثر من 100 دولة ومنطقة.
تطبق شركة Qingdao Altai Tower مبادئ كثافة التدعيم المتغيرة في تصميمات أبراجها الشبكية من خلال:
· التحسين قسمًا بقسم: يُقسم كل برج إلى أقسام ذات تكوينات تدعيم مصممة وفقًا لتوزيع القوى المحسوب
· دمج أنواع متعددة من التدعيم: الجمع بين التدعيم على شكل X، والتدعيم على شكل K، والتدعيم المزدوج على شكل K على ارتفاعات مختلفة لتحسين نسبة الصلابة إلى الوزن
· مكتبة تصميمات مسبقة الهندسة:مكتبة واسعة من التصميمات المعتمدة مسبقًا لمتطلبات الارتفاع المختلفة (عادةً 15–80 مترًا) وسعات الأحمال
· التصنيع الدقيق باستخدام CNC: تتيح آلة الثني الهيدروليكية CNC بقدرة 4000 طن تصنيعًا دقيقًا لتكوينات التدعيم المعقدة
· الجلفنة الداخلية:تضمن الجلفنة بالغمس الساخن وفقًا للمعيار ASTM A123 الحماية من التآكل لجميع أعضاء التدعيم
| القدرة | المواصفة |
|---|---|
| القدرة الإنتاجية | 3,000 طن متري شهريًا |
| الجلفنة | ورشة داخلية مجهزة بمعدات إيطالية، مع الالتزام الصارم بالمعيار ASTM A123 |
| مدة التسليم | 30 يومًا بعد الدفع |
| الشهادات | ISO 9001، ISO 14001، ISO 45001، CE |
| معايير التصميم | ANSI/TIA-222-H، GB/T 2694، AWS D1.1 |

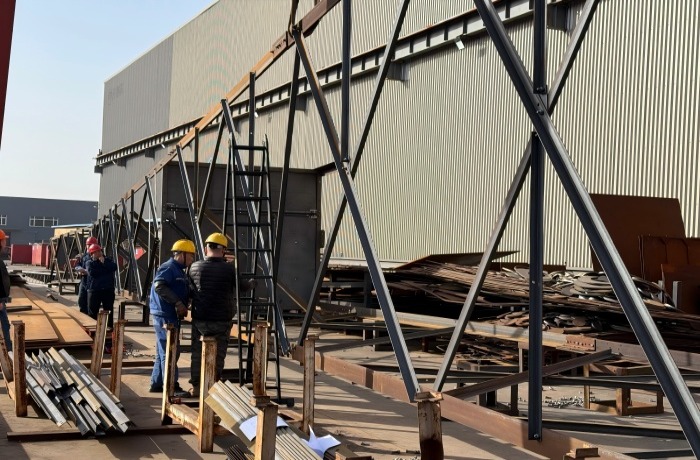

يدمج برج تشينغداو ألتاي عملية التحقق من الجودة طوال عملية التصنيع، بما في ذلك التجميع التجريبي لأجزاء البرج المكتملة للتحقق من دقة الأبعاد وملاءمة الدعامات قبل الجلفنة والشحن.
| المعلمة | كثافة التدعيم الموحدة | كثافة التدعيم المتغيرة |
|---|---|---|
| تباعد الدعامات | ثابت من القاعدة إلى القمة | كثيف في الأسفل؛ متباعد في الأعلى |
| تحديد أبعاد العناصر | نفس الحجم في جميع أنحاء البرج | أكبر في الأسفل؛ أصغر في الأعلى |
| استخدام المواد | أعلى (مقاطع علوية مصممة بأكثر من الحاجة) | أقل (توفير بنسبة 10–25%) |
| توزيع الصلابة | موحد لكنه غير فعال | متوافق مع المتطلبات |
| مقاومة الانبعاج | مصمم بأكثر من الحاجة في الأعلى؛ وقد يكون غير مصمم بما يكفي في المقاطع الحرجة عند القاعدة | مركزة حيث تكون الحاجة إليها أكبر |
| تعقيد البناء | أبسط (تفاصيل متكررة) | أكثر تعقيدًا (أنماط متعددة) |
| التكلفة | تكلفة مواد أعلى | تكلفة مواد أقل؛ وتكلفة هندسية أعلى قليلًا |
| البصمة الكربونية | أعلى | أقل |
تمثل كثافة التدعيم المتغيرة تطورًا متقدمًا في تصميم الأبراج الشبكية، إذ تراعي الفيزياء الأساسية لكيفية تحمّل الأبراج للأحمال وتعمل على تحسين استخدام المواد وفقًا لذلك. ومن خلال تركيز التدعيم حيث تكون القوى أعلى (في الجزء السفلي) وتقليله حيث يكون الطلب أقل (في الجزء العلوي)، يستطيع المهندسون تحقيق الصلابة والاستقرار المطلوبين باستخدام كمية أقل بكثير من الفولاذ.
يدعم هذا النهج قدر كبير من الأبحاث التي تُظهر أن أنظمة التدعيم المحسّنة تحسّن نسب الوزن إلى الصلابة وتقلل استهلاك المواد. وقد وجدت الدراسات المتعلقة بتحسين أبراج نقل الطاقة أن انخفاضًا في الوزن بنسبة 14–24% من خلال التصميم المحسّن.
بالنسبة إلى مالكي المشاريع والمهندسين، الخيار واضح: الاستثمار في تصميم كثافة تدعيم متغيرة خلال مرحلة التخطيط لتحقيق أبراج أخف وأكثر فعالية من حيث التكلفة دون المساس بالأداء الإنشائي. وفي صناعة تزداد فيها أهمية تكاليف المواد والاستدامة، لا تمثل كثافة التدعيم المتغيرة مجرد تحسين، بل ميزة تنافسية.
هل أنت مستعد لتحسين تصميم برجك باستخدام كثافة تدعيم متغيرة؟ تواصل اليوم مع فريق الهندسة في Qingdao Altai Tower لإجراء تحليل مخصص للتصميم والحصول على مقترح تفصيلي.
