فلسفة التصميم المتكرر: بناء أبراج فولاذية زاوية مقاومة للتلف

إجابة سريعة

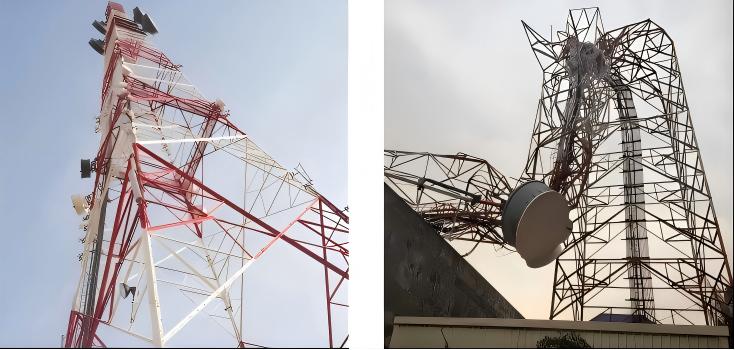

التصميم الزائد عن الحاجة في أبراج الفولاذ الزاوي هو فلسفة هندسية تتمثل في دمج مسارات تحميل متعددة وعناصر إنشائية ثانوية بحيث لا يؤدي فشل أي مكوّن منفرد إلى انهيار كارثي. في برج شبكي مصمم بشكل صحيح، إذا تضررت أو أزيلت ساق رئيسية أو دعامة قطرية، يعيد الهيكل المحيط توزيع الحمل عبر مسارات بديلة، مما يحافظ على الاستقرار العام.

هذه الخاصية المتمثلة في "فشل جزئي، استقرار عام" تحول الهيكل الهش إلى هيكل قادر على تحمل الأضرار. وبينما توصف أبراج النقل غالبًا بأنها هياكل "حيث تكون الزيادة في الاعتمادية محدودة: فقدان عضو قطري واحد غالبًا ما يؤدي إلى انهيار متتابع"، فإن التصميم الزائد المتعمد—من خلال التدعيم الثانوي، ووصلات البراغي المتعددة، وتفاصيل الوصلات القوية—يمكن أن ينشئ مسارات الحمل البديلة اللازمة لمنع الفشل غير المتناسب. هذه الفلسفة لا تتعلق بإضافة فولاذ زائد؛ بل تتعلق بالذكاء الهندسي—وضمان أنه عند حدوث أمر غير متوقع، ينحني البرج لكنه لا ينكسر.

النقاط الرئيسية

1. الاعتمادية الزائدة تخلق القدرة على البقاء: يمكن للبرج الذي يحتوي على مسارات تحميل متعددة أن يتحمل فقدان عناصر فردية من خلال إعادة توزيع القوى

2. العناصر الثانوية ليست اختيارية: يوفر التدعيم الزائد نقاط دعم وسيطة تمنع انبعاج العناصر الرئيسية وتطيل العمر الإنشائي

3. تفاصيل الوصلات أمر بالغ الأهمية:يمكن أن يؤدي فشل وصلة واحدة إلى الإخلال بفعالية نظام زائد كامل—كما أظهر انهيار برج KOZK عام 2018

4. الأبراج ذات الأربع أرجل توفر اعتمادية زائدة أفضل:مقارنة بالتصاميم ذات الثلاث أرجل، توفر الأبراج الشبكية ذات الأربع أرجل توزيعًا متعدد المسارات للأحمال واعتمادية أعلى بكثير ضد الفشل

5. يجب تصميم الاعتمادية الزائدة، وليس افتراضها:إن مجرد إضافة عناصر دون تحليل مناسب لمسارات الحمل يمكن أن يؤدي إلى "حالات فشل ناتجة عن الاعتمادية الزائدة"

6. التجميع التجريبي يتحقق من الاعتمادية الزائدة:يتحقق التجميع المسبق في المصنع من عمل الأنظمة الزائدة كما هو مقصود قبل التركيب في الموقع

1. ما هو التصميم الزائد عن الحاجة في أبراج الفولاذ الزاوي؟

البرج الشبكي هو هيكل جملوني فراغي شديد عدم التحديد—أي أنه يحتوي على عناصر ووصلات أكثر من الحد الأدنى المطلوب للاستقرار الساكن. هذه الاعتمادية المتأصلة هي ميزة وعيب في آن واحد. فعند هندستها بشكل صحيح، توفر مسارات حمل بديلة تمنع الانهيار. وعند تفصيلها بشكل سيئ، يمكن أن تخلق افتراضات مضللة حول القدرة الإنشائية.

يمنح هيكل الجملون الفراغي الأبراج "قدرة استثنائية على التكيف والاعتمادية الزائدة. حتى إذا تضرر أحد العناصر في ظروف قاسية، يمكن للهيكل بأكمله الحفاظ على الاستقرار العام من خلال إعادة توزيع القوى، ومنع الانهيار الكارثي". وهذه الخاصية المتمثلة في "فشل جزئي، استقرار عام" هي الوعد الأساسي للتصميم الزائد عن الحاجة.

ومع ذلك، غالبًا ما توصف أبراج النقل بأنها "هيكل نادر تكون فيه الاعتمادية الزائدة محدودة: فقدان عضو قطري واحد غالبًا ما يؤدي إلى انهيار متتابع". ويُحل هذا التناقض الظاهري عندما نفهم أن الاعتمادية الزائدة يجب أن تُهندس بشكل متعمد—فهي ليست خاصية تلقائية للبناء الشبكي.

2. الآلية: كيف تمنع الاعتمادية الزائدة الانهيار

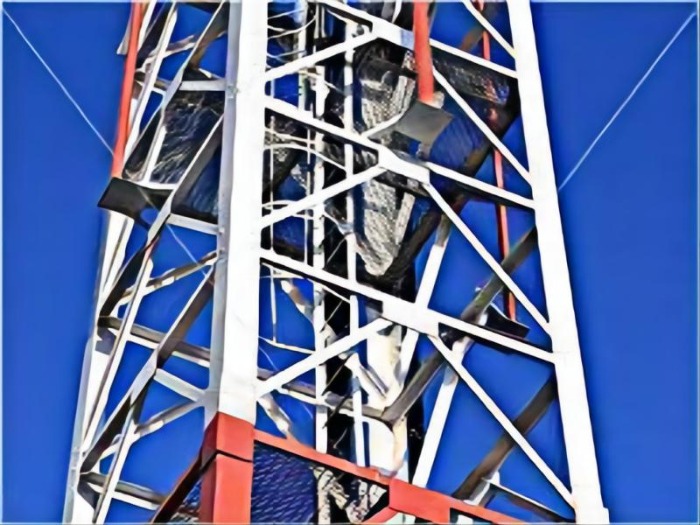

العناصر الرئيسية مقابل العناصر الثانوية

في تصميم الأبراج الشبكية، تُصنف العناصر حسب دورها الإنشائي:

الأعضاء الثانوية "توفر نقاط تدعيم وسيطة للأعضاء الأساسية". ولا تتمثل وظيفتها في حمل الأحمال الأساسية بل في تقليل الطول الفعال غير المدعم لأعضاء الضغط، مما يزيد بشكل كبير من قدرتها على تحمل الأحمال.

تأثير الطول غير المدعم

عند إزالة عضو غير محدد أو تعرضه للتلف، يتضاعف الطول غير المدعم للعضو الأساسي المجاور فعليًا. ويمكن أن يكون هذا الانخفاض في قدرة التحمل بالضغط كارثيًا. يوضح انهيار برج التلفزيون KOZK عام 2018 مثالًا مأساويًا: "ضاعف العضو غير المحدد المتضرر فعليًا الطول غير المدعم لساق البرج، مما خفض قدرة التحمل بالضغط لساق البرج".

مسارات الأحمال البديلة

عند فشل عضو أساسي، يجب أن يكون للهيكل مسارات بديلة لنقل الأحمال. "إن وجود مسارات أحمال بديلة لنقل الحمل الزائد الناتج عن إزالة العضو له أهمية خاصة". وتعد طريقة مسار الحمل البديل إحدى الأساليب التنظيمية الشائعة في تحليل الانهيار التدريجي.

في برج مزود بتدعيمات غير محددة ومصمم جيدًا، إذا تعرضت دعامة قطرية للتلف:

1. 1. يُعاد توزيع الحمل الذي كانت تحمله إلى الأعضاء المجاورة

2. 2. تقبل هذه الأعضاء، المصممة بسعة احتياطية، الحمل الإضافي

3. 3. يبقى الهيكل مستقرًا، وإن كان بهامش أمان منخفض

4. 4. يمكن اكتشاف الضرر وإصلاحه أثناء الفحص الدوري

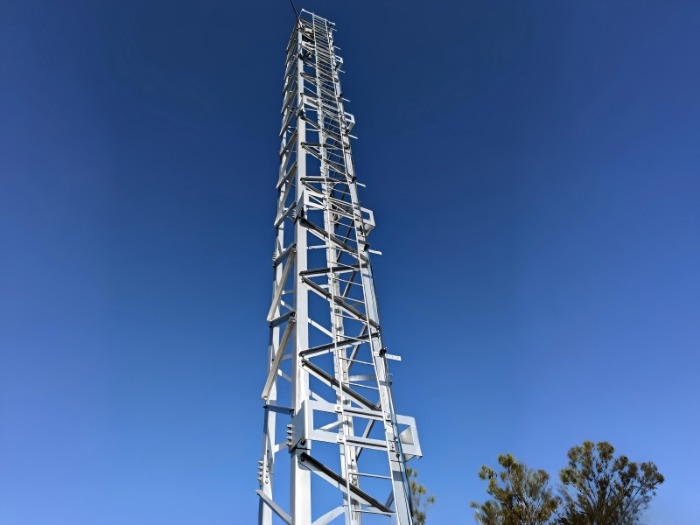

3. الأبراج ذات 3 أرجل مقابل 4 أرجل: مقارنة التكرارية

إن الاختيار بين الأبراج الشبكية ذات 3 أرجل و4 أرجل له آثار مهمة على التكرارية الإنشائية:

ميزة البرج رباعي الأرجل:تُنشئ القاعدة المستطيلة أو المربعة لبرج رباعي الأرجل مسارات حمل متعددة لا يمكن للقاعدة المثلثة توفيرها. إذا تعرضت إحدى الأرجل للخطر، يمكن للأرجل الثلاث المتبقية إعادة توزيع الحمل عبر نظام التدعيم—وهي قدرة مستحيلة من الناحية الإنشائية في تصميم ثلاثي الأرجل، حيث يؤدي فقدان رجل واحدة إلى زعزعة استقرار الهندسة المثلثة بشكل أساسي.

4. تفاصيل الوصلات الحرجة: حيث تعيش أو تموت القدرة على التكرار

تعتمد فعالية النظام المتكرر بشكل حاسم علىتفاصيل الوصلات. يمكن للوصلات سيئة التصميم أن تلغي فوائد العناصر المتكررة—أو الأسوأ من ذلك، أن تنشئ آليات فشل لا توجد في التصاميم الأبسط.

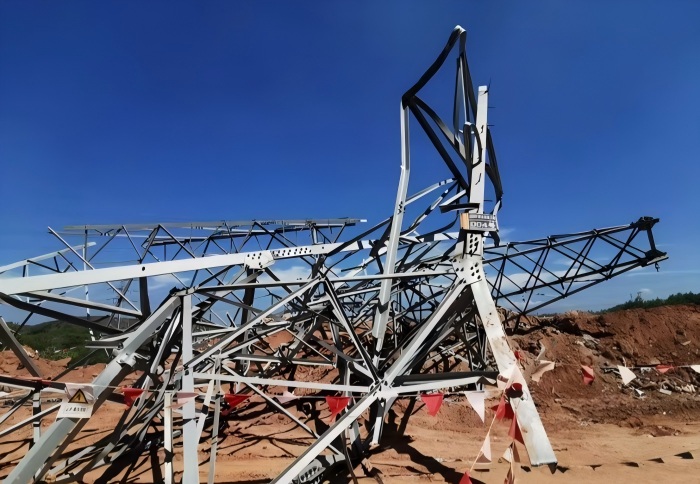

فشل برج KOZK: قصة تحذيرية

يُظهر انهيار برج التلفزيون KOZK بارتفاع 2,000 قدم في عام 2018 في سبرينغفيلد، ميزوري، والذي أدى إلى وفاة وتسوية بقيمة 3.2 مليون دولار، العواقب الكارثية لتفاصيل العناصر المتكررة غير الصحيحة:

1. "كان إجراء استبدال القطر المقترح من قبل TCI معيبًا لأنه أضعف فعالية الدعامات المحيطة المتكاملة وقدرة تحمل أرجل البرج. لم يكن من الممكن إزالة دعامة قطرية واحدة دون التأثير على سلامة الدعامة المتكررة لأن الدعامات تشترك في مسمارين مشتركين عند الوصلة القطرية/المتكررة."

كان السبب الجذري محددًا وتقنيًا: "كان سبب انهيار برج الاتصالات هو إضعاف قوة الضغط لأرجل البرج من خلال إزالة المسامير عند وصلة الأقطار مع العنصر المتكرر الأفقي". وقد أدى العنصر المتكرر المتضرر "فعليًا إلى مضاعفة طول عدم التدعيم لرجل البرج، مما قلل من قدرة تحمل الضغط لرجل البرج".

توصيات التصميم من تحليل الفشل

أنتجت دراسات حالات الفشل الناتجة عن العناصر المتكررة توصيات تصميم محددة:

1. · وصلات بمسمارينللعناصر المتكررة

2. · تفاصيل الوصلات المناسبةلمراعاة لا تمركز الإطارات وتوزيع القوى

3. · فحوص قوى العناصر المتكررة:يجب التحقق من القوة في العناصر المتكررة للتأكد من أنها ضمن الحدود المقبولة مقارنة بقوى العناصر الأساسية

4. · التدعيم المؤقت أثناء الصيانة:يجب أن يتضمن أي إجراء يزيل عنصرًا متكررًا توفير تدعيم مؤقت

5. المعايير الهندسية ومتطلبات التكرار

تحكم عدة معايير في تصميم العناصر المتكررة في الأبراج الشبكية:

ASCE/SEI 10-15 (تصميم المنشآت الفولاذية الشبكية لنقل الطاقة) يحدد معايير التصميم للعناصر والوصلات والكبلات لمقاومة الأحمال التصميمية المعتمدة على عوامل. ويتضمن أقسامًا محددة حول العناصر المتكررة.

GB/T 2694 (المعيار الصيني لتصنيع أبراج النقل) يحدد متطلبات الجودة التي تدعم التكرار بشكل غير مباشر من خلال سماحات تصنيع صارمة.

التصميم القائم على الموثوقية (RBD)تُستخدم الأساليب بشكل متزايد لتحقيق التوازن بين السلامة والتكرار والفعالية من حيث التكلفة. يأخذ التصميم القائم على الموثوقية في الاعتبار احتمال الفشل ومؤشر الموثوقية (β) لوضع أهداف أداء قائمة على الأداء.

مع كون الأبراج متكررة، يجب تحديد أنماط الفشل السائدة باستخدام طريقة معامل الحمل، ويجب تقييم موثوقية النظام عند حالة الحد للمقاومة.

6. التطبيق العملي: التصميم لتحقيق التكرار

اختيارات التكوين الإنشائي

أفضل ممارسات تفصيل الوصلات

استنادًا إلى تحليل الأعطال ومعايير الصناعة:

1. · لا تشارك مسامير مفردة بين العناصر الأساسية والعناصر التكرارية: حدث فشل KOZK لأن الدعامات القطرية والتكرارية "تشترك في مسمارين مشتركين". يجب أن تحتوي العناصر التكرارية على نقاط اتصال مستقلة.

2. · توفير تدعيم مؤقت أثناء الصيانة: يجب أن يتضمن أي إجراء يزيل عنصرًا تكراريًا تدعيمًا مؤقتًا مصممًا هندسيًا للحفاظ على طول العناصر الأساسية غير المدعوم.

3. · التحقق من قوى العناصر التكرارية: يجب فحص قوى العناصر التكرارية للتأكد من أنها لا تتجاوز 2.5% من القوة المحورية في العنصر الأساسي.

4. · مراعاة اللامركزيات: تؤثر لامركزيات الإطارات في الوصلات المثبتة بالمسامير على توزيع القوى ويجب أخذها في الاعتبار في التصميم.

7. دراسة حالة: نهج التصميم التكراري لبرج تشينغداو ألتاي

شركة Qingdao Altai Tower المحدودة. هي شركة مصنعة متخصصة في أبراج الاتصالات وأبراج الطاقة وملحقات الأبراج، تأسست في عام 2003. تتخصص الشركة في تصميم وتصنيع وتركيب الأبراج الفولاذية، مع تصدير المنتجات إلى أكثر من 100 دولة ومنطقة.

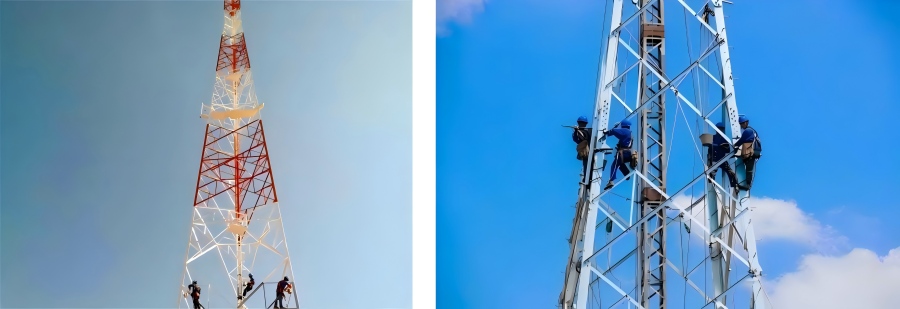

قدرات التصنيع الداعمة للتكرارية

فلسفة التصميم

يركز نهج شركة Qingdao Altai Tower في التصميم التكراري على:

1. توزيع الحمل عبر مسارات متعددة:توفر التكوينات ذات الأربع أرجل تكرارية متأصلة

2. الوصلات الدقيقة:يضمن الوضع الدقيق للثقوب أداء العناصر التكرارية كما هو مصمم

3. الحماية الكاملة من التآكل:يحافظ الجلفنة على قدرة الأعضاء الاحتياطية على التحمل طوال عمر خدمة البرج

4. التصميم المعياري:يتيح التعبئة الفعالة والنشر السريع مع الحفاظ على السلامة الهيكلية

8. مقارنة التكرار: أساليب التصميم

الأسئلة الشائعة

س1: ما هو التصميم المتكرر في هندسة الأبراج؟

1. ج: التصميم المتكرر هو ممارسة دمج مسارات حمل متعددة وأعضاء هيكلية ثانوية بحيث لا يؤدي فشل أي مكوّن منفرد إلى انهيار كارثي. إذا فشل أحد الأعضاء، يعاد توزيع الحمل عبر مسارات بديلة، مما يحافظ على الاستقرار العام.

س2: لماذا يُعد التكرار مهمًا في أبراج الفولاذ الزاوي؟

1. ج: تُجمع أبراج الفولاذ الزاوي من مئات الوصلات المثبتة بالمسامير. وبدون التكرار، يمكن أن يؤدي فقدان عضو حرج واحد—مثل الدعامة القطرية—إلى انهيار متسلسل. يوفر التكرار هامش أمان ضد الأضرار غير المتوقعة أو التآكل أو أخطاء الصيانة.

س3: ما الفرق بين العضو الأساسي والعضو الاحتياطي؟

1. ج: تحمل الأعضاء الأساسية (الأرجل الرئيسية، الأقطار الأساسية) الأحمال الهيكلية الرئيسية. أما الأعضاء الاحتياطية (الدعامات الثانوية، الأعضاء الأفقية الاحتياطية) فتوفّر نقاط تدعيم وسيطة تمنع انبعاج الأعضاء الأساسية وتوزّع الأحمال.

س4: ماذا حدث في انهيار برج KOZK؟

1. ج: في عام 2018، انهار برج التلفزيون KOZK بارتفاع 2,000 قدم أثناء أعمال الصيانة، مما أدى إلى وفاة شخص وتسوية بقيمة 3.2 مليون دولار. كان السبب هو الإزالة غير الصحيحة لعضو احتياطي، مما ضاعف طول الجزء غير المدعم من ساق البرج وخفض قدرته على مقاومة الضغط.

س5: هل البرج رباعي الأرجل أكثر تكرارًا من البرج ثلاثي الأرجل؟

1. ج: نعم. يوفر البرج رباعي الأرجل توزيعًا متعدد المسارات للأحمال وتكرارًا أعلى بكثير في مواجهة الفشل. إذا تعرضت إحدى الأرجل للخلل، يمكن للأرجل الثلاث المتبقية إعادة توزيع الحمل—وهي قدرة غير ممكنة إنشائيًا في التصميم ثلاثي الأرجل.

س6: كيف يؤثر تفصيل الوصلات على التكرار؟

1. ج: يمكن للوصلات المصممة بشكل سيئ أن تلغي فوائد الأعضاء الاحتياطية. حدث فشل KOZK لأن الدعامات القطرية والاحتياطية كانت تشترك في مسامير مشتركة. يعد التفصيل الصحيح—مثل نقاط الوصل المستقلة والوصلات ذات المسامير المزدوجة—ضروريًا لعمل التكرار كما هو مقصود.

س7: ما هي طريقة مسار الحمل البديل؟

1. ج: طريقة مسار الحمل البديل هي تقنية لتحليل الانهيار المتسلسل تقيّم ما إذا كان الهيكل قادرًا على إعادة توزيع الأحمال بعد إزالة أحد الأعضاء. تُستخدم للتحقق من أن الأنظمة المتكررة ستعمل كما هو مقصود في حالة حدوث ضرر.

س8: هل يمكن إضافة التكرار إلى الأبراج القائمة؟

1. أ: نعم. يمكن تحديث الأبراج الحالية بإضافة دعامات إضافية، أو أعضاء احتياطية، أو وصلات مُعززة. ومع ذلك، يتطلب ذلك تحليلًا هندسيًا دقيقًا لضمان تكامل الأعضاء الجديدة بشكل صحيح مع مسارات الأحمال الحالية.

س9: ما معايير التصميم التي تتناول التصميم الاحتياطي؟

1. أ: يتضمن ASCE/SEI 10-15 أقسامًا محددة حول الأعضاء الاحتياطية. يحدد GB/T 2694 متطلبات التصنيع. توازن أساليب التصميم القائم على الموثوقية (RBD) بين السلامة والاحتياطية والفعالية من حيث التكلفة.

س10: كيف يضمن برج تشينغداو ألتاي وجود الاحتياطية في تصميماته؟

1. أ: يستخدم برج تشينغداو ألتاي تكوينات رباعية الأرجل للتطبيقات الحرجة، ويستخدم التصنيع الدقيق باستخدام CNC للحصول على وصلات دقيقة، ويجري التجميع التجريبي للتحقق من الأنظمة الاحتياطية، ويطبق الجلفنة بالغمس الساخن للحفاظ على قدرة الأعضاء على التحمل لعقود.

الخلاصة

لا يتعلق التصميم الاحتياطي بإضافة فولاذ زائد، بل يتعلق بالذكاء الهندسي. يمكن للبرج الاحتياطي المصمم بشكل صحيح أن يتحمل فقدان أعضاء فردية من خلال إعادة توزيع القوى، مع الحفاظ على "فشل جزئي، واستقرار كلي". تضمن طريقة مسار الحمل البديل أنه عند حدوث أمر غير متوقع، ينحني الهيكل لكنه لا ينكسر.

الدروس المستفادة من حالات الفشل مثل انهيار برج KOZK واضحة: يجب تصميم الاحتياطية، وليس افتراض وجودها. إن التفاصيل الصحيحة للمفاصل، ونقاط الاتصال المستقلة، والوصلات ذات البراغي المزدوجة ليست تفاصيل اختيارية، بل هي الفرق بين برج ينجو من الضرر وبرج ينهار.

بالنسبة لأصحاب المشاريع والمهندسين، فإن الخيار واضح: الاستثمار في التصميم الاحتياطي خلال مرحلة التخطيط، أو دفع تكلفة الفشل الكارثي في مرحلة التنفيذ الميداني. في عالم البنية التحتية الحيوية، الاحتياطية ليست تكلفة، بل هي تأمين ضد الأحداث غير المتوقعة.

هل أنت مستعد لبناء أبراج مقاومة للأضرار مع احتياطية هندسية؟ تواصل مع فريق الهندسة في Qingdao Altai Tower اليوم للحصول على تصميم مخصص، وتحليل للاحتياطية، وعرض تفصيلي.
