ما هي المعلومات المطلوبة لتصميم برج دعم الرادار؟

بيت مدونة

ما هي المعلومات المطلوبة لتصميم برج دعم الرادار؟

ما هي المعلومات المطلوبة لتصميم برج دعم الرادار؟
Oct 29, 2026

إجابة سريعة

لتصميم برج دعم الرادار، يجب على العميل تقديم خمس فئات رئيسية من المعلومات: (1) مواصفات معدات الرادار (الوزن، والأبعاد، ومركز الثقل، ومساحة التعرض للرياح)؛ (2) البيانات البيئية للموقع (سرعة الرياح التصميمية، وأحمال الجليد، والمنطقة الزلزالية، وظروف التربة)؛ (3) متطلبات الأداء (التردد الطبيعي المطلوب، وحدود الانحراف، والعمر التشغيلي)؛ (4) تفاصيل الواجهة والتكامل (أنماط التركيب، وتوجيه الكابلات، ومتطلبات الطاقة)؛ و(5) المعايير التنظيمية المطبقة (TIA-222 أو IBC أو قوانين البناء المحلية). يمكن أن تؤدي البيانات المفقودة أو غير الدقيقة في أي من هذه الفئات إلى بناء برج إما يعجز عن دعم الرادار بدقة أو يكون مصمماً بشكل مبالغ فيه، مما يهدر رأس المال.

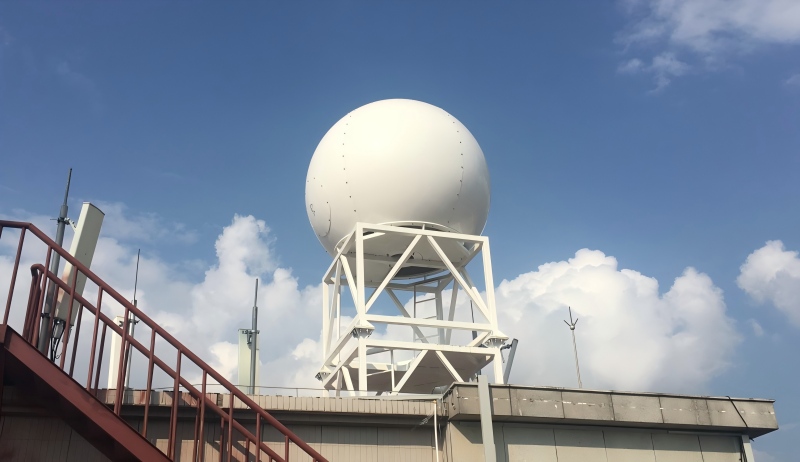

radar support tower


النقاط الرئيسية

  1. · الوزن وحده لا يكفي؛ تحتاج إلى مركز الثقل (CG): الموقع الدقيق الرأسي والأفقي لمركز ثقل الرادار يحدد عزم الانحناء عند قاعدة البرد.

  2. · قبة الرادار هي شراع هوائي: يجب عليك توفير قطر وارتفاع قبة الرادار لحساب مساحة الرياح المتوقعة الفعالة، والتي تحرك تصميم الأساسات.

  3. · الأداء يفرض الصلابة: يجب على العملاء تحديد دقة التوجيه المطلوبة للرادار (حدود الانحراف) وتردد الدوران حتى يمكن ضبط البرج لتجنب الاهتزاز الرنيني.

  4. · بيانات الموقع غير قابلة للتفاوض: تعد سرعة الرياح الأساسية، وسمك الجليد، وقوة تحمل التربة مدخلات أساسية لهندسة الهياكل والأساسات.

  5. · التعاون المبكر يمنع إعادة التصميم: إن توفير صحائف قطع المعدات الدقيقة وتقارير مسح الموقع في مرحلة تقديم العروض يوفر أسابيع من وقت الهندسة ويمنع التغييرات الهيكلية المكلفة لاحقاً.


1. تحليل نية بحث المستخدم

من يبحث عن هذه المعلومات؟



نوع المستخدم النية الأساسية الاهتمامات الرئيسية
مكاملوا أنظمة الرادار / الشركات المصنعة للمعدات الأصلية (OEMs) احصل على عرض سعر وتصميم هيكلي لنشر رادار معين كيفية ترجمة مواصفات الرادار إلى متطلبات هيكلية
مديرو المشتريات إعداد طلب عروض أسعار (RFP) دقيق لشركات تصنيع الأبراج البيانات التي يجب جمعها من الفرق الداخلية لتجنب التأخير
المهندسون المدنيون/الهيكليون تحديد مدخلات التصميم المطلوبة من مورد الرادار أحمال الواجهة، وأنماط مسامير التثبيت، والمعايير الديناميكية
مخططو المشاريع فهم الجدول الزمني والمتطلبات الأساسية لتصنيع البرج كيف تؤثر البيانات المفقودة على الجدول الزمني للمشروع



ملخص قصد البحث: يريد المستخدمون قائمة مرجعية عملية. وغالباً ما يكونون في المراحل الأولى من مشروع البنية التحتية للرادار، ويحتاجون إلى معرفة البيانات الفنية التي يجب عليهم جمعها بالضبط من مورد معدات الرادار ومهندسي السلامة المدنية لتقديمها إلى الشركة المصنعة للبرج.


2. الأسئلة الرئيسية التي قد تطرأ على المستخدمين

  1. 1. ماذا يحدث إذا قدمت الوزن الإجمالي للرادار فقط؟

  2. 2. كيف أجد مركز الثقل (CG) لهوائي الرادار الخاص بي؟

  3. 3. ما هي بيانات الموقع التي أحتاجها إذا لم أقم بإجراء مسح للتربة بعد؟

  4. 4. هل أحتاج إلى تقديم طراز الرادار المحدد، أم مجرد النوع العام؟

  5. 5. ما هو "متطلب التردد الطبيعي"، وكيف أحصل عليه من بائع الرادار الخاص بي؟

  6. 6. ما مدى التفصيل الذي يجب أن يكون عليه رسم واجهة التثبيت؟

  7. 7. ما هي الأحمال البيئية (الرياح، الجليد) التي يجب أن أحددها إذا لم تكن لدي بيانات طقس تاريخية؟


3. إطار العمل الخاص بالمقال

القسم 1: القاعدة الذهبية لتصميم الأبراج

لماذا تؤدي البيانات غير المكتملة إلى أبراج غير آمنة أو باهظة الثمن للغاية.

القسم 2: الفئة 1 — مواصفات معدات الرادار

البيانات الفيزيائية للهوائي والقاعدة والقبة الرادارية (الرادوم).

القسم 3: الفئة 2 — بيانات الموقع والبيانات البيئية

سرعة الرياح، والجليد، والنشاط الزلزالي، والتربة.

القسم 4: الفئة 3 — متطلبات الأداء والمتطلبات الديناميكية

التردد الطبيعي وحدود الانحراف.

القسم 5: الفئة 4 — متطلبات الواجهة والوصول

أنماط التثبيت، والطاقة، ووصول الصيانة.

القسم 6: ماذا لو لم تكن لدي جميع المعلومات بعد؟

كيف يمكن للمصنعين المساعدة في تطوير التصاميم الأولية.

القسم 7: دراسة حالة — تكامل بيانات برج Altai

كيف يستخدم برج Altai بيانات العميل لهندسة هياكل دعم رادارية دقيقة.

القسم 8: الأسئلة الشائعة

أسئلة وإجابات شائعة.


4. المحتوى الرئيسي

4.1 القاعدة الذهبية لتصميم الأبراج

برج دعم الرادار هو هيكل مصمم خصيصاً. وبخلاف أبراج الاتصالات، التي غالباً ما تستخدم تصاميم قياسية لمجموعة من الهوائيات، يجب ضبط برج الرادار ديناميكياً ليتناسب مع المعدات المحددة التي يحملها.

إذا قدم العميل معلومات غير مكتملة، يجب على الشركة المصنعة للبرج وضع افتراضات تحفظية. وينتج عن هذا عادةً برج يكون أثقل، وأكبر، وأكثر تكلفة بكثير مما هو ضروري. وعلى العكس من ذلك، فإن الاستهانة بالبيانات يمكن أن تؤدي إلى برج يفتقر إلى الصلابة المطلوبة لدقة توجيه الرادار. يضمن توفير المعلومات التالية الحصول على هيكل محسّن، واقتصادي، وعالي الأداء.

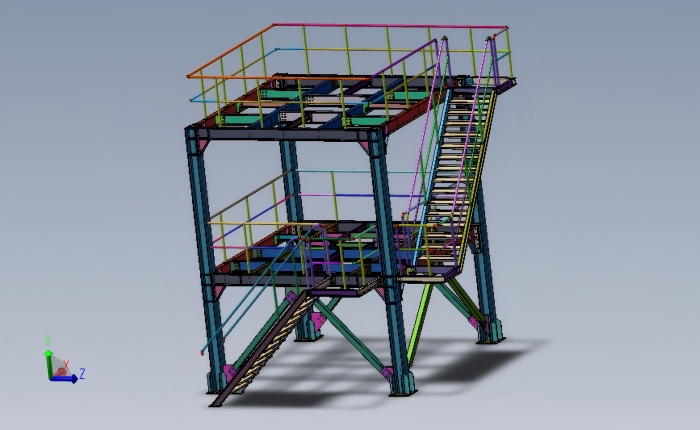

radar support tower


4.2 الفئة 1 — مواصفات معدات الرادار

لا يمكنك تصميم البرج دون معرفة ما يقع على قمته بالضبط. يجب على العميل تقديم الصحائف الفنية الخاصة بمُصنّع معدات الرادار الأصلي (OEM).

  1. · الوزن الإجمالي الساكن: الوزن المجمع للهوائي والقاعدة والقبة الرادارية وأي معدات على المنصة.

  2. · مركز الثقل (CG): الموقع الرأسي والأفقي الدقيق لمركز الثقل. يحدد هذا عزم الانقلاب والانحراف الهيكلي.

  3. · أبعاد قبة الرادار (Radome): الارتفاع والقطر (مثلًا، 11.8 مترًا). يُستخدم هذا لحساب مساحة الرياح المعرضة الفعالة (غالبًا ما تكون >100 متر مربع).

  4. · مساحة الرياح الخاصة بالهوائي: المساحة المعرضة للطبق نفسه عند توجيهه في اتجاهات مختلفة.

  5. · السرعة الدورانية: عدد اللفات في الدقيقة لقاعدة الرادار (مثلًا، 4–6 لفات في الدقيقة). يحدد هذا تردد القسر الذي يجب أن يتجنبه البرج.

  6. · واجهة التركيب: نمط البراغي الدقيق، وحجم البراغي، وأبعاد الحافة لقاعدة الرادار بحيث يمكن ثقب منصة البرج مسبقًا لتتوافق معها.

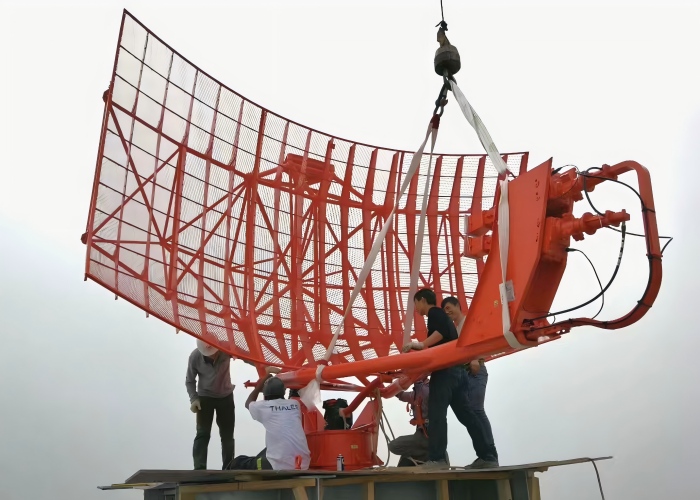

weather radar


4.3 الفئة 2 — بيانات الموقع والبيئة

تحدد البيئة الأحمال القصوى التي يجب أن يتحملها البرج.

  1. · سرعة الرياح التصميمية: سرعة هبات الرياح الأساسية لمدة 3 ثوانٍ للموقع (غالبًا ما يتم تحديدها وفقًا لمعيار TIA-222 أو الرموز المحلية). إذا لم تكن هذه المعلومات لدى العميل، فيمكن مهندس البرج حسابها بناءً على الرمز البريدي والتضاريس الخاصة بالموقع.

  2. · تحميل الثلج: السمك الأقصى لجليد نصف القطر المتوقع في المنطقة.

  3. · المنطقة الزلزالية: فئة خطر الزلازل للموقع، لا سيما للمواقع الواقعة في مناطق الصدوع النشطة.

  4. · تقرير التربة: تقرير جيوتقني يوضح قدرة تحمل التربة، وعمق الصقيع، ومستوى المياه الجوفية. هذا أمر إلزامي لتصميم الأساس الخرساني.

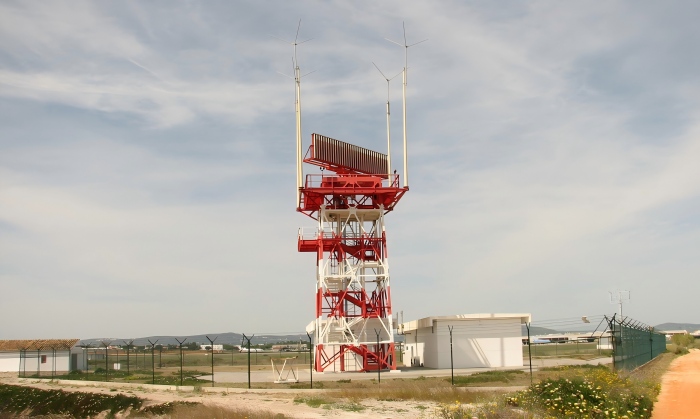

air traffic control radar


4.4 الفئة 3 — متطلبات الأداء الديناميكي

هذه هي الفئة الأكثر تخصصًا لأبراج الرادار. يجب على العميل استشارة الشركة المصنعة للرادار لمعرفة هذه الحدود.

  1. · متطلبات التردد الطبيعي: ستحدد الجهة المصنعة للرادار (OEM) الحد الأدنى للتردد الطبيعي الذي يجب أن يحققه البرج (غالبًا ≥ 1 هرتز أو ≥ 3 هرتز) لتجنب الاقتران الرنيني مع الهوائي الدوار.

  2. · حدود الانحراف: القدر الأقصى المسموح به لميل البرج تحت تأثير حمل الرياح. بالنسبة للرادار دقيق الصنع، غالبًا ما يقتصر هذا على ميل قدره 0.1 درجة والتواء قدره 0.01 درجة.

  3. · العمر التشغيلي: عمر الخدمة المتوقع للرادار (مثلًا، 25 أو 50 عامًا)، والذي يحدد الحماية من التآكل (مثلًا، سمك الجلفنة حسب معيار ASTM A123) وتصميم الكلل.

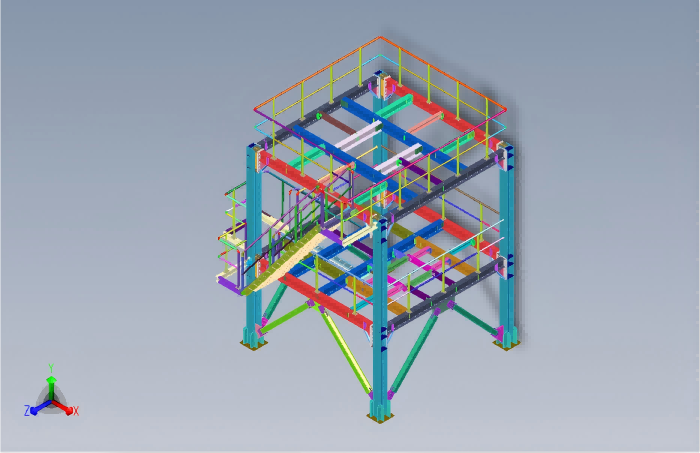

radar support tower design


4.5 الفئة 4 — متطلبات الواجهة والوصول

كيف يتصل الجهاز بالأرض، وكيف يصل إليه الأشخاص؟

  1. · توجيه الكابلات: عدد وحجم ووزن كابلات التردد الراديوي (RF) والطاقة التي ستمر صعودًا عبر البرج.

  2. · الوصول للصيانة: العدد الأقصى للأفراد والأدوات المطلوبة على المنصة العليا للخدمة، والذي يحدد الحمل الحي.

  3. · توفر الطاقة: هل الموقع غير متصل بشبكة الكهرباء؟ يحدد هذا ما إذا كان يجب تركيب لوحات شمسية أو توربينات رياح صغيرة على البرج.

  4. · أمان الموقع: هل يحتاج البرج إلى ألواح مدمجة مانعة للتسلق، أو كتائف تثبيت الكاميرات، أو أضواء تحذير الملاحة الجوية؟

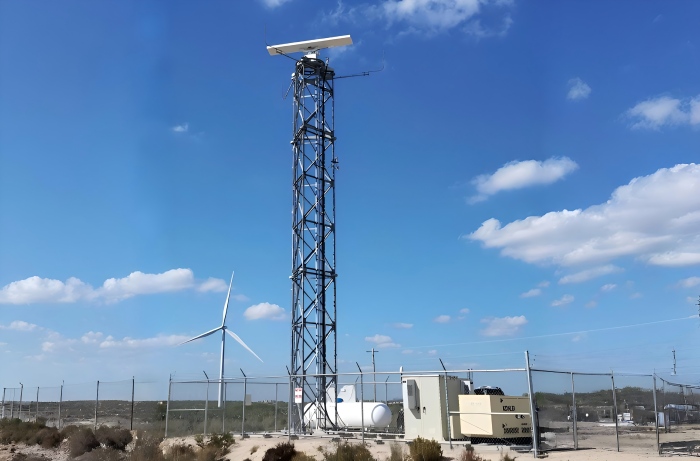

radar support tower site


4.6 ماذا لو لم تكن كل المعلومات متوفرة لدي بعد؟

نادراً ما تتوفر لدى العملاء جميع البيانات في اليوم الأول. إذا كان تقرير التربة معلقًا أو لم يتم وضع اللمسات الأخيرة على طراز الرادار الدقيق، يمكن للمصنعين ذوي الخبرة المتابعة باستخدام تصميم هندسي أوليباستخدام افتراضات متحفظة. يتيح ذلك بدء إعداد الميزانية وتخطيط الموقع. بمجرد تثبيت البيانات النهائية، يتم وضع اللمسات الأخيرة على التصميم وتحسينه.


5. معلومات حرجة مقابل معلومات مفيدة





نوع المعلومات حرجة (إلزامية للتصميم) مفيدة (تحسن التكلفة/الأداء)
المعدات الوزن الإجمالي، حجم القبة الرادارية، رسم شفة التثبيت مركز الثقل الدقيق، معاملات مساحة رياح الهوائي
الموقع سرعة الرياح التصميمية، قدرة تحمل التربة عمق الصقيع، المنطقة الزلزالية، بيانات الطقس التاريخية
الأداء حد الانحراف (مثل 0.1°)، العمر الافتراضي التردد الطبيعي المستهدف (إذا توفره الجهة المصنعة الأصلية للرادار)
الواجهة عدد الكابلات، متطلبات الطاقة التيار المتردد/المستمر خطط التوسع المستقبلية، متطلبات الألوان الجمالية

6. دراسة حالة — تكامل بيانات Altai Tower

Qingdao Altai Tower Co., Ltd.هي شركة تصنيع متخصصة لأبراج الاتصالات، وأبراج الطاقة، هياكل دعم الرادار المتخصصة، تأسست في عام 2003. تعتمد هندسة عملية Altai Tower على التعاون الوثيق مع العملاء لجمع البيانات الدقيقة اللازمة للتحليل الديناميكي والتصنيع الهيكلي.


altai tower


كيف يستخدم برج ألطاي بيانات العملاء:

  1. · التحليل الديناميكي:عندما يقدم العميل سرعة دوران الرادار ووزنه، يستخدم مهندسو ألتال تاور (Altai Tower) برنامج تحليل العناصر المنتهية (FEA) لنمذجة البرج، مما يضمن بقاء التردد الطبيعي مفصولاً بأمان عن التردد التشغيلي.

  2. · حساب حمولة الرياح:من خلال دمج المساحة المسقطة لغلاف الرادار (Radome) مع سرعة الرياح التصميمية للموقع، تحسب ألتال (Altai) عزم الانقلاب لتصميم الأساس وأرجل البرج.

  3. · التصنيع الدقيق:يستخدم برج ألتاي رسومات واجهة التثبيت الخاصة بالعميل لثقب المنصة العلوية باستخدام آلات التحكم العددي بالحاسوب (CNC)، مما يضمن محاذاة مسامير قاعدة الرادار بشكل مثالي دون الحاجة إلى تعديل في الموقع.

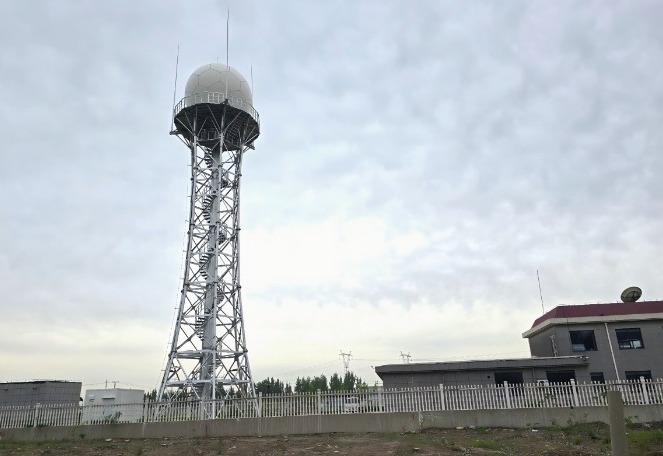

مثال على التطبيق: برج رادار لمراقبة هجرة الآفات بارتفاع 30 متراً
لمشروع رادار حديث بارتفاع 30 متراً، قدم العميل أبعاد هوائي الرادار، ووزن القاعدة، وسرعة الرياح المحلية. قامت شركة Altai Tower بتصميم برج شبكي عالي الصلابة مع منصة مدعومة بشكل كبير لدعم المعدات. تم تصميم المنصة كغشاء صلب لنقل الأحمال الديناميكية إلى قوائم البرج. تم جلفنة البرج بالغمس الساخن وفقاً لمعيار ASTM A123، مما يضمن خدمة خالية من الصيانة لأكثر من 30 عاماً.


pest migration monitoring radar tower


7. الأسئلة الشائعة

س1: ماذا يحدث إذا قدمت الوزن الإجمالي للرادار فقط؟

ج: بدون مركز الثقل (CG) ومساحة الرياح المتوقعة للقباب الرادارية (radome)، لا يمكن لمهندس البرج حساب عزم الانقلاب أو الانحراف الهيكلي بدقة. سيتعين على الشركة المصنعة افتراض أسوأ السيناريو هات، مما ينتج عنه برج أثقل بكثير وأكثر تكلفة من اللازم.

س2: كيف أجد مركز الثقل (CG) لهوائي الرادار الخاص بي؟

ج: عادةً ما توفر الشركة المصنعة لمعدات الرادار (OEM) هذه المعلومات في أوراق البيانات الفنية أو أدلة التركيب الخاصة بها. وهي تشير إلى النقطة الأفقية والرأسية التي يتركز فيها الوزن.

س3: ما هي بيانات الموقع التي أحتاجها إذا لم أقم بإجراء مسح للتربة بعد؟

ج: يمكنك توفير إحداثيات الموقع حتى تتمكن الشركة المصنعة من حساب سرعة الرياح التصميمية الأساسية. ومع ذلك، بالنسبة لتصميم الأساسات، فإن تقرير التربة الجيوتقني إلزامي. وبدونه، لا يمكن وضع اللمسات الأخيرة على تصميم الأساسات.

س4: هل أحتاج إلى تقديم طراز الرادار المحدد؟

ج: نعم، يتيح توفير الطراز الدقيق للشركة المصنعة مراجعة دليل التركيب الخاص بالشركة المصنعة للمعدات الأصلية (OEM) لمعرفة المتطلبات المحددة المتعلقة بأنماط المسامير، وقيم عزم الدوران، والتفاوتات البيئية.

س5: ما هو "متطلبات التردد الطبيعي"، وكيف يمكنني الحصول عليه من مورد الرادار الخاص بي؟

ج: التردد الطبيعي هو المعدل الذي يهتز به البرج عند تعرضه للاضطراب. ولتجنب التأرجح الرنيني الذي يفسد بيانات الرادار، يجب أن يكون البرج أكثر تماسكاً وصلابة من التردددات التشغيلية للرادار. وسيحدد بائع الرادار حداً أدنى للتردد الطبيعي (على سبيل المثال، 1 ≤ هرتز) للهيكل الداعم.

س6: ما مدى التفصيل الذي يجب أن يكون عليه رسم واجهة التثبيت؟

ج: يحتاج مصنّع البرج إلى قطر دائرة المسامير، وعدد المسامير وحجمها (على سبيل المثال، 16 × M24)، وسُمك حافة القاعدة، والخلوص المطلوب لربط المسامير.

س7: ما هي الأحمال البيئية التي ينبغي علي تحديدها إذا لم تكن لدي بيانات طقس تاريخية؟

ج: تحتاج فقط إلى تقديم الموقع الجغرافي للموقع (العنوان أو إحداثيات GPS). وسيستخدم مصنّع البرج معايير تصميم معتمدة (مثل TIA-222 أو ASCE 7) للبحث عن سرعة الرياح التصميمية الإحصائية وسُمك الجليد لهذا الموقع المحدد.


الخاتمة

إن تصميم برج دعم الرادار هو عملية تعاونية للغاية. ويعتمد أداء الهيكل النهائي — من حيث استقراره ودقته وعمره الافتراضي — اعتماداً كلياً على جودة المدخلات المقدمة من العميل. ومن خلال تقديم مواصفات دقيقة لمعدات الرادار، والبيانات البيئية للموقع، ومعايير الأداء في مرحلة مبكرة من العملية، يتيح العملاء للمصنّعين مثل Altai Tower تصميم هيكل محسّن بشكل مثالي: صلب بما يكفي للرادار الدقيق، وقوي بما يكفي للطقس القاسي، وذو تكلفة فعالة لميزانية المشروع.


هل أنت مستعد للبدء في تصميم برج الرادار الخاص بك؟ اتصل بالفريق الهندسي بشركة Altai Tower اليوم. ما عليك سوى تقديم مواصفات الرادار وموقع الموقع، وسنقدم لك مقترحاً هيكلياً مخصصاً.
