أعمدة فولاذية للمرافق هياكل فولاذية مجلفنة بالغمس الساخن تحل محل الخشب/الخرسانة التقليدية لتوزيع الطاقة الهوائية (11 كيلو فولت-230 كيلو فولت). صُممت هذه الهياكل لتدوم من 60 إلى 100 عام، وتتميز بنسب قوة إلى وزن فائقة، ومساحة مرورية أقل، وتوافق مع تقنيات الشبكات الذكية.
المعلمة | التوزيع (11-33 كيلو فولت) | ناقل الحركة (66-230 كيلو فولت) |
---|---|---|
ارتفاع | 9-18 م | 20-40 مترًا |
نوع القطب | دائرية مدببة (Ø200-450 مم) | مضلع مدبب (12-24 جانبًا) |
سمك الجدار | 4-8 مم | 8-16 ملم |
مادة | ASTM A572 Gr. 50 (إنتاج 345 ميجا باسكال) | ASTM A847 (فولاذ مقاوم للتجوية Cor-Ten) |
تصنيف الرياح | 160 كم/ساعة (مع 12 ملم من الجليد) | 210 كم/ساعة (مع 25 مم من الجليد) |
مؤسسة | التضمين المباشر (2.5-4 م) | مسمار التثبيت (عمق 3-6 أمتار) |
الوزن (12م) | 400-800 كجم | 1200-3500 كجم |
نسبة التفتق: 1:100 (قطر القاعدة إلى القمة)
أنواع الأقسام:
تناقص مستمر: انتقال سلس (11-33 كيلو فولت)
مخروط متدرج: أقسام مصنعة (66 كيلو فولت فأكثر)
أنظمة الاتصال:
وصلات الشفة (مسامير ASTM A325)
أكمام الوصل (اللحامات ذات المحيط الكامل)
عملية | مواصفة | أداء |
---|---|---|

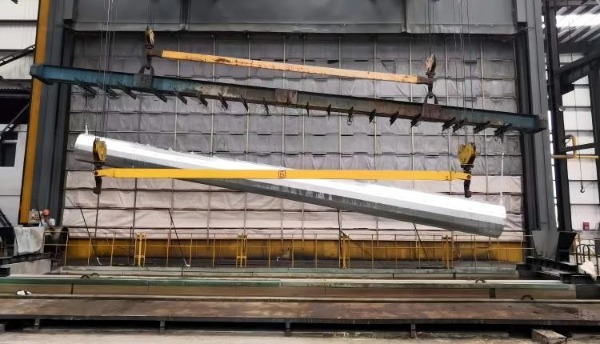

الجلفنة بالغمس الساخن | ISO 1461 (طلاء بحد أدنى 85 ميكرومتر) | عمر افتراضي يصل إلى 50 عامًا أو أكثر (بيئة C4) |
أنظمة دوبلكس | طبقة علوية من الزنك + الإيبوكسي/البولي يوريثين | 75+ سنة (بيئة ساحلية C5) |
الحماية الكاثودية | -1.0 فولت إلى -1.1 فولت مرجع Cu/CuSO₄ | للأجزاء المدفونة |
[أعلى] ├── **سلك ثابت** (OPGW): حماية من الصواعق ├── **موصلات النقل** (3-6 مراحل) │ ├── ACSR 336-1590 كيلو سم مكعب │ └── مخمدات فاصلة ├── **ذراع إنارة الشوارع** ├── **كابلات التوزيع** (ABC/AAAC) └── **خطوط الاتصالات** (ألياف/كابل محوري) [القاعدة] └── **منصة المعدات**: المحولات، أجهزة إعادة الإغلاق، مجموعات المكثفات
عنصر | طريقة التركيب | التخليص |
---|---|---|
العوازل | أغطية المقبس/النوع الدبوسي (ANSI C29) | 150 مم/كيلوفولت (مستوى التلوث الثاني) |
محولات | منصات قابلة للتركيب (500-2500 كجم) | مسافة عمودية 1.5 متر |
أجهزة إعادة الإغلاق | حوامل التثبيت الجانبية | حاويات IP55 |
أجهزة الاستشعار الذكية | منافذ التوصيل المتكاملة | متوافق مع IEC 61850 |
منطقة | عمود قياسي | ميزات فريدة |
---|---|---|
أمريكا الشمالية | ANSI O5.1 (مخروط دائري) | تراجع بمقدار 3 درجات للطرق |
أوروبا | EN 40-7 (متعدد الأضلاع) | خطافات مسار الدراجات المتكاملة |
آسيا | JIS C 7101 (مخروطي) | الاستعداد للإعصار (250 كم/ساعة) |
الشرق الأوسط | ES 1729 (مقاوم للرمل) | فتحات التبريد الداخلية (درجة حرارة محيطة 55 درجة مئوية) |
إعداد الموقع
مقاومة الأرض <25Ω (IEEE 81)
مؤسسة

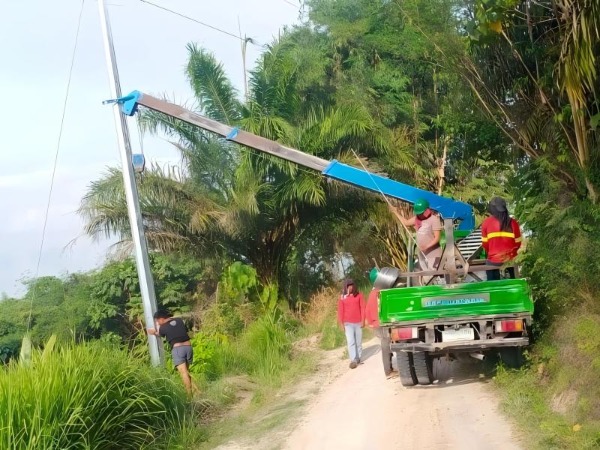

التوزيع: ثقب مثقوب → إدخال العمود → ردم الخرسانة النقل: مسامير التثبيت → التسوية → الجص → تركيب العمود

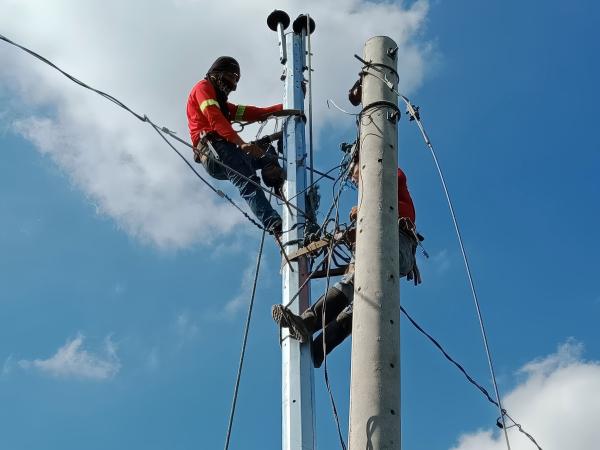

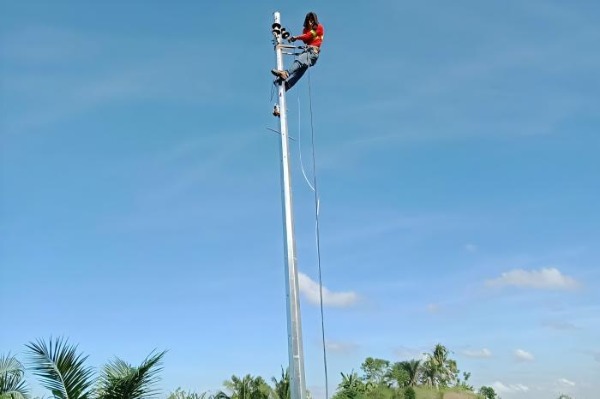

تركيب المعدات
مجموعة التحكم في عزم الدوران (NASM 1312-10)
وتر الموصل
الشد: 15-25% من حمل كسر الموصل (CBL)
اِختِصاص | المعايير الرئيسية |
---|---|
هيكلي | ASCE 48-19، EN 40-7، AS/NZS 4676 |
كهربائي | NESC C2-2023، IEC 61936، EN 50341 |
تآكل | ISO 12944 (C4/C5)، الجمعية الأمريكية لاختبار المواد A123/A153 |
أمان | إدارة السلامة والصحة المهنية 1910.269، EN 50110-1 |
عنصر | يكلف |
---|---|
تصنيع الأعمدة | 800-1500 دولار |
الجلفنة | 300-600 دولار |
مؤسسة | 500-1200 دولار |
تثبيت | 1000 دولار إلى 2500 دولار |
المجموع/الوحدة | 2600 دولار - 5800 دولار |
تكلفة دورة الحياة | 40% < خشب/خرسانة |
يراقب:
مستشعرات تصنيف الخط الديناميكي (IEEE C37.118.1)
مؤشرات تيار الخطأ (تمكين LoRaWAN)
الأتمتة:
أجهزة إعادة الإغلاق التي يتم التحكم فيها بواسطة SCADA
تبديل المكثف عن بعد
الطاقة المتجددة جاهزة:
قنوات مثبتة مسبقًا لتوصيلات الطاقة الشمسية/التخزين
التحدي: استبدال 12000 عمود خشبي بعد إعصار إيان
حل:
أعمدة فولاذية بطول 14 مترًا (ASTM A572 Gr. 50)
عمق التضمين 4 أمتار (تربة رملية)
تصنيف الرياح 230 كم/ساعة
نتائج:
0 فشل خلال العاصفة اللاحقة من الفئة الرابعة
تركيب أسرع بنسبة 30% مقارنة بالخرسانة
العمر المتوقع 55 عامًا
مشكلة | عمود خشبي | عمود فولاذي |
---|---|---|
أضرار العفن/الحشرات | عمليات التفتيش لمدة 5-7 سنوات | مستبعد |
ضربة البرق | خطر الانشقاق/الحريق | حماية قفص فاراداي |
تحميل الترقيات | مطلوب استبدال القطب | تمت إضافة لوحات التعزيز |
النباتات | التشذيب المستمر | غير قابل للاشتعال |
المركبات الهجينة:
الصيانة الروبوتية:
حصاد الطاقة:
التوائم الرقمية:
