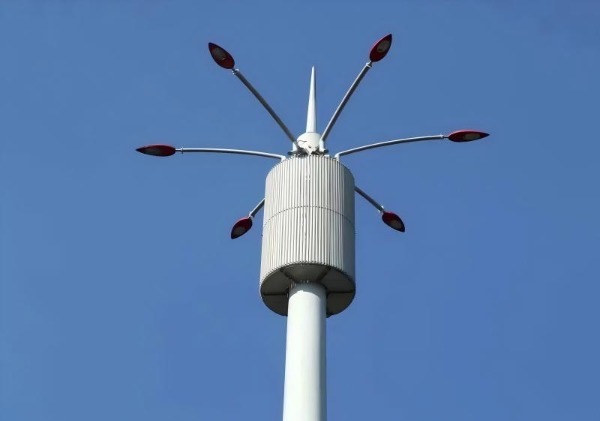

المعلمة | مواصفة |
---|---|
ارتفاع | 8–30 مترًا (26–60 قدمًا) |
القطر | 300–600 مم (مدبب) |
مادة | أغطية مركبة من الفولاذ المجلفن بالغمس الساخن والألومنيوم |
إضاءة | مصابيح LED (3000-12000 لومن، 3000 كلفن-5000 كلفن CCT) |
سعة الهوائي | هوائيات من 3 إلى 6 قطاعات + 2 خلية صغيرة |
تصنيف الرياح | 160 كم/ساعة (100 ميل في الساعة) |
الحماية من التآكل | طلاء ISO 12944 C4/C5 |
مؤسسة | خرسانة مسلحة 2م×2م×3م |
الأكفان الجمالية:
طلاء مسحوق محكم (ألوان RAL: 8004/7016)
قشرة اختيارية من اللحاء الصناعي أو الحجر

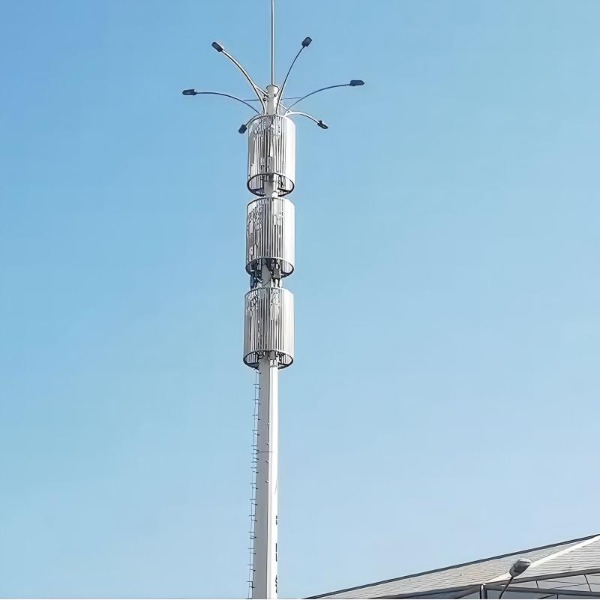

الهوائيات المخفية:

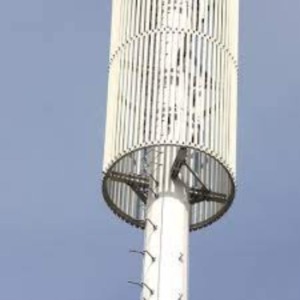

قباب الرادار المدمجة في التاج أو غلاف المصباح
وحدات RRU مخفية في خزائن القاعدة (مصنفة وفقًا لمعيار IP55)
عنصر | وظيفة |
---|---|
وحدات LED | كفاءة 100–150 لومن/واط (متوافقة مع IES LM-80) |
بصريات | التوزيع غير المتماثل (EN 13201 إضاءة الطرق) |
التحكم الذكي | التعتيم + استشعار الحركة (DALI/Zigbee 3.0) |
الطاقة الشمسية الهجينة | ألواح PV اختيارية بقوة 400 واط + بطاريات LiFePO₄ |
القناة الموحدة:
توجيه الكابلات الداخلية (الطاقة/الألياف/التحكم)
حجرات منفصلة (عزل EMI)
الأقسام المعيارية:
وصلات البراغي والحافة (تفاوت المحاذاة ±0.5 درجة)
التصميم الأساسي:
فتحة الوصول للمرافق
طوق تنسيق الحدائق 30 سم (غطاء التربة/النبات)
[ قبب هوائيات الرادار ] │ ▲ │ موجات 5G mmWave ▼ │ [ مجموعة LED ]──────[ التحكم في الإضاءة ]───[ قناة الطاقة/الإشارة ]│ (DALI/Zigbee) │ │ │ └───[ هيكل القطب ]──────[ خزانة RRU ]────┘ ▼ (IP55) [ الأساس ]
تخطيط الموقع:
مسح LiDAR لتوحيد الإضاءة + محاكاة تغطية الترددات الراديوية
مؤسسة:
صب الخرسانة مع أنابيب مدمجة (طاقة / ألياف)
حَشد:
تكديس الأقسام المدببة → تركيب وحدات الإضاءة/الهوائي
التشغيل:
الاختبار الضوئي (لوكس/م²)
ضبط هوائي VSWR (<1.5)
ميزة | الفائدة الفنية |
---|---|
مركز إنترنت الأشياء | أجهزة استشعار جودة الهواء/درجة الحرارة (LoRaWAN) |
شبكة واي فاي عامة | ثنائي النطاق 802.11ax (4×4 MU-MIMO) |
اتصالات الطوارئ | ضوء أزرق SOS + اتصال داخلي |
نقل البيانات | الألياف/الميكروويف عبر القنوات الداخلية |
الهيكلية: EN 40-7 / TIA-222-H
الإضاءة: EN 13032 / DIALux EVO الفئة B
التوافق الكهرومغناطيسي: FCC الجزء 15 / EN 55032
السلامة: IEC 60598 / IP66 الدخول
عنصر | نطاق التكلفة |
---|---|
هيكل أحادي القطب | 12,000–22,000 دولار |
نظام الإضاءة | 3000 دولار أمريكي إلى 6000 دولار أمريكي |
تكامل الهوائي | 8000–15000 دولار |
تثبيت | 5000 دولار أمريكي إلى 10000 دولار أمريكي |
إجمالي النفقات الرأسمالية | 28,000–53,000 دولار |
توفير النفقات التشغيلية | 30% مقابل التركيبات المنفصلة |
المواصفات:
أعمدة أحادية بطول 10 أمتار مع غطاء من نبات فيكوس ميكروكاربا
مصابيح LED بقوة 8000 لومن (3000 كلفن) + Ericsson AIR 6419
نتائج:
23 لوكس التوحيد (Ui=0.7) على المسارات
تغطية 97% لشبكة الجيل الخامس (3.5 جيجاهرتز، نصف قطر 200 متر)
توفير 40% من الطاقة عن طريق تعتيم الحركة
التحكم في الوهج:
بصريات IES من النوع الثالث (قطع رأسي أقصى 25 درجة)
إدارة المجالات الكهرومغناطيسية:
هوائيات >4م
فوق الأرض (الامتثال لـ ICNIRP)
صيانة:
وقت التوقف <30 دقيقة (وحدات LED القابلة للتبديل السريع)
جاهزية الجيل السادس:
فتحات الموجات الموجهة THz في قسم التاج
الإضاءة التكيفية:
تتبع المشاة باستخدام تقنية LiDAR
التكنولوجيا الخضراء:
الطلاءات الضوئية التحفيزية (اختزال أكاسيد النيتروجين)
في الأحياء الذكية ببرشلونة، ساهمت أعمدة تنسيق الحدائق في الحد من ازدحام الشوارع بنسبة 62%، حيث حلت محل 7 مبانٍ مستقلة لكل كيلومتر مربع. وقد سرّعت هذه الأعمدة المزدوجة من الحصول على الموافقات اللازمة على التصاريح بنسبة 300%.
- مدير البنية التحتية الحضرية
