لماذا تهيمن الأبراج المدعومة بالكابلات التي يزيد ارتفاعها عن 100 متر على حملات قياس الرياح الحديثة؟

يشهد قطاع طاقة الرياح نموًا متسارعًا وهادئًا. قبل عقد من الزمن، كان يُعتبر توربين الرياح الذي يبلغ ارتفاعه 70 مترًا ضخمًا. أما اليوم، فقد أصبح ارتفاع محور التوربينات 100 متر هو المعيار، وتزداد التوربينات التي يصل ارتفاعها إلى 150 مترًا وأكثر شيوعًا. بالنسبة للمطورين الذين يخططون لإنشاء مزارع رياح بملايين الدولارات، فإن المخاطر هائلة: إذ يمكن أن يؤدي خطأ بنسبة 10% في تقدير سرعة الرياح إلى تباين بنسبة 30% في تقديرات إنتاج الطاقة، وبالتالي خسائر بملايين الدولارات في الإيرادات. ويُعد أساس التقييم الدقيق لموارد الرياح هو... برج الأرصاد الجوية والتي يجب أن ترتفع إلى ارتفاع محور التوربينات المقترحة على الأقل. ومع ارتفاع التوربينات، يجب أن ترتفع الأبراج التي تقيس سرعة الرياح أيضًا. وفي هذا السعي نحو الارتفاع، برج شبكي مدعوم بالكابلات وقد برزت كمعيار صناعي لا جدال فيه.

ضرورة الارتفاع: مطابقة ارتفاعات محور التوربين

تزداد سرعة الرياح مع الارتفاع، وهي ظاهرة تُعرف باسم قص الرياح. إلا أن هذه العلاقة ليست خطية أو عالمية، بل تختلف باختلاف التضاريس، واستقرار الغلاف الجوي، والجغرافيا المحلية. وللتنبؤ بدقة بإنتاج الطاقة، يجب على المطورين قياس سرعة الرياح على الارتفاع الفعلي الذي ستعمل عنده التوربينات.

تتميز توربينات الطاقة الحديثة واسعة النطاق بارتفاعات محاور تتراوح عادةً بين 100 و160 مترًا. أما توربينات المياه البحرية والجيل القادم من التوربينات البرية، فتقترب من ارتفاع 200 متر. ويُجبر برج الأرصاد الجوية الذي لا يتجاوز ارتفاعه 60 أو 80 مترًا المطورين على استقراء سرعات الرياح باستخدام نماذج نظرية، وهي نماذج قد تُدخل قدرًا كبيرًا من عدم اليقين في قرارات استثمارية بملايين الدولارات.

وبالتالي، أصبح المعيار الصناعي هو أبراج قياسات يبلغ ارتفاعها 100 متر لتطوير طاقة الرياح البرية، مع تحديد هياكل أطول للمشاريع ذات ارتفاعات المحاور الأعلى أو التضاريس المعقدة.

التحدي الهيكلي: كيف تصل إلى أكثر من 100 متر

يُمكن الوصول إلى ارتفاع 100 متر باستخدام هيكل قائم بذاته، لكن ذلك مُكلف للغاية. يتطلب بناء برج شبكي قائم بذاته بهذا الارتفاع كميات كبيرة من الفولاذ في قواعده، حيث تُؤدي العلاقة التكعيبية بين الارتفاع وكمية المواد المطلوبة إلى ارتفاع التكاليف بشكل كبير. وتُصبح الأساسات عبارة عن كتل خرسانية ضخمة أو أنظمة ركائز عميقة مُصممة لمقاومة عزم الانقلاب الهائل.

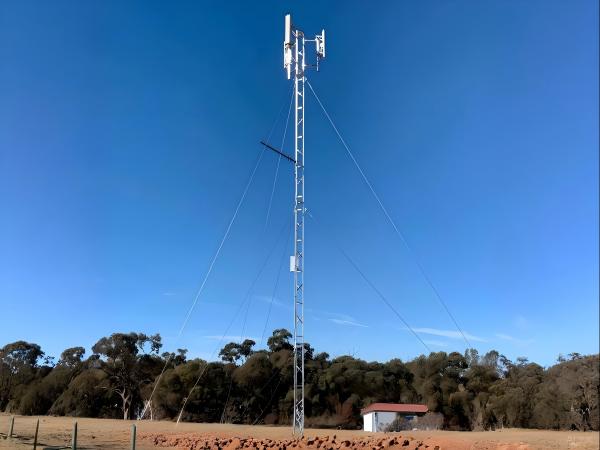

يحلّ البرج المدعوم بالكابلات هذه المشكلة من خلال تغيير جذري في السلوك الإنشائي. فبدلاً من مقاومة قوى الرياح عبر قوة انحناء البرج نفسه، ينقل الأحمال الجانبية إلى شدّ في كابلات التثبيت وضغط في الصاري النحيل. هذا الفصل بين الوظائف يسمح بأن يكون الصاري خفيف الوزن بشكل ملحوظ، بمقطع عرضي منتظم بدلاً من قاعدة مدببة بشكل كبير.

كفاءة المواد المقارنة

لبرج ارتفاعه 100 متر:

1. شبكة ذاتية الدعم: يتطلب الأمر كميات كبيرة من الفولاذ في الأجزاء الأساسية، غالباً ما تتراوح بين 50 و80 طناً إجمالاً.

2. شبكة مدعومة بالكابلات: صاري نحيف مع 3-4 مستويات من كابلات التثبيت، يبلغ وزن الفولاذ الإجمالي في كثير من الأحيان 15-25 طنًا - أي انخفاض بنسبة 50-70٪.

وتترجم هذه الكفاءة في استخدام المواد بشكل مباشر إلى توفير في تكاليف التصنيع والنقل والتركيب.

المزايا التقنية للأبراج المدعومة بالكابلات لقياس الرياح

إلى جانب توفير المواد الخام، توفر الأبراج المدعومة بالكابلات مزايا محددة لتطبيقات أبراج الأرصاد الجوية.

1. الحد الأدنى من تشوه التدفق
يتطلب قياس الرياح وضع أجهزة الاستشعار في تيار هواء غير مضطرب. قد يتسبب البرج القائم بذاته، بمقطعه العرضي الكبير وقاعدته الضخمة، في حدوث تأثيرات دوامية تشوه قراءات أجهزة قياس سرعة الرياح المثبتة عليه. يقلل التصميم النحيف للصاري المدعوم بالكابلات من هذا التداخل في تدفق الهواء، مما يوفر بيانات أنقى وأكثر دقة.

2. إمكانية التكيف مع المواقع في التضاريس المعقدة
غالباً ما تُقام مزارع الرياح في المناطق التي يصعب فيها إنشاء الأبراج ذاتية الدعم: قمم الجبال، والمنحدرات الشديدة، والمناطق الحرجية النائية. أما الأبراج المدعومة بالكابلات، بمكوناتها المعيارية وإمكانية تركيبها باستخدام رافعات صغيرة أو حتى بمساعدة طائرات الهليكوبتر، فتتكيف بسهولة مع المواقع الصعبة.

3. تقليل تأثير الأساس
يتحمل الأساس المركزي للبرج المدعوم بالكابلات الضغط الناتج بشكل أساسي عن وزن الصاري. وتقاوم ثلاثة أو أربعة أساسات تثبيت، موزعة شعاعيًا، شد الكابلات. يتطلب هذا النظام الموزع كمية أقل من الخرسانة، ويمكن تركيبه غالبًا بأقل قدر من إحداث اضطراب في التربة، وهو ما يمثل ميزة كبيرة في المناطق الحساسة بيئيًا أو على التضاريس الصخرية حيث يكون حفر أساس ضخم واحد غير عملي.

4. تقليل التأثير البصري
بالنسبة لحملات القياس المؤقتة (عادةً من سنة إلى ثلاث سنوات)، يُعدّ المظهر الخارجي عاملاً مهماً. فالبرج النحيف المدعوم بالكابلات أقلّ بروزاً بكثير من الهيكل الضخم القائم بذاته، مما يُسهّل الحصول على التراخيص في المناطق التي تُؤخذ فيها الاعتبارات الجمالية بعين الاعتبار.

اقتصاديات التكلفة: كسر منحنى التكلفة والارتفاع

تُعدّ الميزة الاقتصادية للأبراج المدعومة بالكابلات على ارتفاع 100 متر أو أكثر حاسمة:

(هذه النسب توضيحية فقط؛ تختلف الأرقام الفعلية باختلاف الموقع ومواصفات التصميم.)

يتسع الفارق في التكلفة مع الارتفاع لأن متطلبات المواد والأساسات للبرج ذاتي الدعم تتصاعد بشكل كبير، بينما تزداد تكلفة البرج المدعوم بالكابلات بمعدل أقرب إلى الخطي.

التطبيق: دورة حياة حملة القياس

تتبع حملة قياس الرياح النموذجية نمطًا يمكن التنبؤ به يتوافق تمامًا مع قدرات الأبراج المدعومة بالكابلات:

1. · اختيار الموقع: يجب وضع البرج في منطقة تطوير التوربينات المقصودة، وغالبًا ما يكون ذلك على قمم التلال أو الأراضي المفتوحة حيث تكون أساسات الأبراج ذاتية الدعم هي الأكثر صعوبة.

2. · السماح: غالباً ما تحصل الأبراج المدعومة بالكابلات، ذات التأثير البصري المنخفض والبصمة الأساسية المخفضة، على الموافقات بشكل أسرع، خاصة في المناطق ذات المناظر الطبيعية الخلابة أو المناطق الزراعية المحمية.

3. · تثبيت: يُتيح التصميم المعياري إمكانية التركيب باستخدام رافعات أصغر حجماً. ويمكن تركيب برج مدعوم بالكابلات بطول 100 متر في غضون 3-5 أيام بفريق عمل مكون من 4-6 أفراد، مقارنةً بـ 2-3 أسابيع للهيكل القائم بذاته.

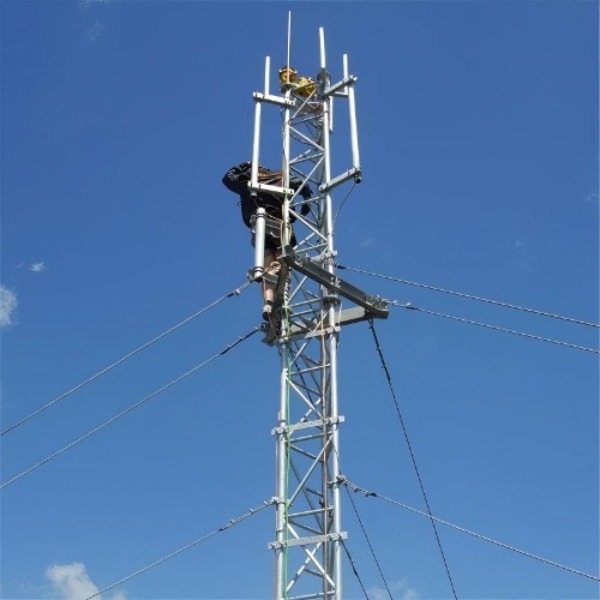

4. • فترة القياس: عادةً ما تستغرق عملية جمع البيانات المستمرة من 12 إلى 24 شهرًا، حيث يتم تركيب أجهزة قياس سرعة الرياح على ارتفاعات متعددة (غالبًا 40 مترًا، 60 مترًا، 80 مترًا، 100 متر، وأحيانًا 120 مترًا). وتستوعب الأبراج المدعومة بالكابلات أذرع الأجهزة مع الحد الأدنى من تشوه التدفق.

5. · إيقاف التشغيل: بمجرد تمويل مزرعة الرياح وبدء أعمال البناء، تتم إزالة برج الأرصاد الجوية. تتفكك الأبراج المدعومة بالكابلات بكفاءة، ولا يتبقى منها سوى قواعد التثبيت الصغيرة، والتي يمكن إزالتها أو تركها مع الحد الأدنى من التأثير على الأرض.
