كيف تُحدث أبراج الفولاذ الزاوية المعيارية ثورة في الخدمات اللوجستية والتجميع في الموقع

في قطاع الاتصالات العالمي، غالبًا ما تكون رحلة نقل المنتج من المصنع إلى الموقع أكثر صعوبة من هندسة البرج نفسه. فقد استهلكت عمليات شحن الهياكل الفولاذية الضخمة عبر القارات، وإجراءات الجمارك، وتنسيق الرافعات الثقيلة، وإدارة العمالة الماهرة في المواقع النائية، ما يصل إلى 30-40% من إجمالي ميزانيات المشاريع. لكن ثورة هادئة غيّرت هذا المشهد. تصميم برج زاوية فولاذي معياري لقد أعادت الفرق الهندسية بشكل جذري تصور كيفية تغليف الأبراج ونقلها وتجميعها - مما أدى إلى خفض تكاليف الخدمات اللوجستية، وتسريع جداول النشر، وإطلاق مستويات جديدة من كفاءة المشروع.

معضلة الخدمات اللوجستية: لماذا تكلفة شحن الأبراج التقليدية باهظة للغاية

تُفرض تصاميم الأبراج التقليدية، ولا سيما الأبراج الملحومة أحادية القطب والأبراج ذات المقاطع الصلبة، تكاليف لوجستية باهظة. فقد يتجاوز مقطع واحد من البرج الملحوم أبعاد الشحن القياسية، مما يستلزم استخدام مقطورات مسطحة متخصصة، ومرافقة أمنية، وتخطيط مسارات يُضيف أسابيع إلى جداول التسليم. كما أن تصميم المكونات دون مراعاة أبعاد النقل بالشاحنات القياسية، أو حدود الوزن، أو أحجام الحاويات، يؤدي إلى شحنات ضخمة مكلفة، وخطط تأمين معقدة، ورحلات متعددة.

تتضاعف التكاليف الخفية في المشاريع الدولية. فكل شحنة ضخمة تتطلب تكاليف شحن باهظة، وتعبئة خاصة، ورسوم مناولة في الموانئ، ما قد يرفع تكاليف الشحن بنسبة تتراوح بين 200 و300% مقارنةً بالبضائع المعبأة في حاويات عادية. وبالنسبة لمشاريع الأبراج في المناطق النائية أو الاقتصادات النامية، لطالما جعلت هذه العوائق اللوجستية عملية النشر مكلفة للغاية أو مستحيلة من الناحية اللوجستية.

الطفرة المعيارية: تصميم الفولاذ الذي يُطوى بشكل مسطح

إن الفكرة الأساسية وراء أبراج الفولاذ الزاوية المعيارية بسيطة بشكل خادع: صمم البرج حول حاوية الشحن، وليس العكس.

تصميم الزاوية: الشكل المناسب للحاويات

على عكس التصاميم الأنبوبية أو أحادية القطب الملحومة، التي تشغل أشكالًا ثابتة وكبيرة، تتداخل عناصر الفولاذ الزاوي معًا بكثافة استثنائية. ويمكن تكديس الهياكل الزاوية بشكل أنيق داخل الحاوية، على عكس الهياكل الملحومة التي تتطلب مساحة أكبر بكثير. تستطيع حاوية الشحن المتوسطة بطول 20 قدمًا استيعاب 40,000 رطل من البضائع. مع الهياكل الزاوية، يمكن تحقيق أقصى استفادة من سعة الوزن بطريقة غير ممكنة مع الهياكل الملحومة. ونظرًا لأن الهياكل الزاوية تحتاج إلى مساحة أقل، فإنها تتطلب استخدام عدد أقل من الحاويات، مما يقلل تكاليف الشحن بشكل مباشر.

هذا ليس تحسينًا تدريجيًا، بل هو تغيير جذري. بالنسبة لبرج شبكي نموذجي بطول 60 مترًا، قد يتطلب البناء الملحوم 10-12 حمولة شاحنة أو شحنات سائبة. أما البرج الزاوي المعياري ذو السعة المكافئة، فيمكن تعبئته غالبًا في 3-4 حاويات قياسية بطول 40 قدمًا، مما يوفر في تكاليف الشحن بنسبة 60-70%.

DFMI: هندسة واجهة الحاويات

تُجسّد فلسفة التصميم للتصنيع والتركيب (DFMI) هذا النهج. وتفرض عملية التنميط المعياري، التي تهدف إلى النقل والمناولة الأمثلين، أن تكون الأبعاد والوزن الأقصى لأي وحدة شحن مُحددة وفقًا لمواصفات المقطورات المسطحة أو الحاويات القياسية. وتقوم فلسفة DFMI بتقسيم البرج إلى أكبر الوحدات الممكنة التي لا تزال متوافقة مع هذه الحدود، مما يقلل من عدد الشحنات وعمليات رفع الرافعات.

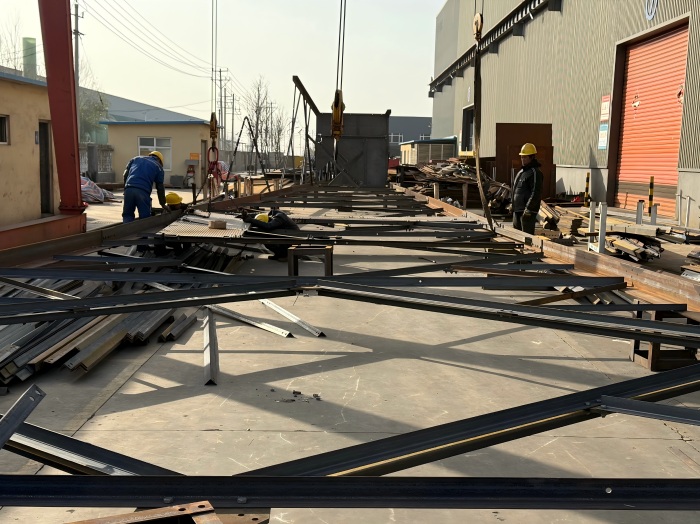

حيثما أمكن، يتم تجميع المكونات الصغيرة بشكل دائم في بيئة المصنع المُحكمة لتشكيل وحدات فرعية أكبر وأكثر صلابة - ألواح تقوية كاملة، وأجزاء أرجل مزودة بسلالم مثبتة مسبقًا. تنقل هذه الاستراتيجية العمالة من بيئة العمل الميدانية الصعبة إلى أرضية المصنع الفعالة، مما يقلل بشكل كبير من وقت التجميع في الموقع.

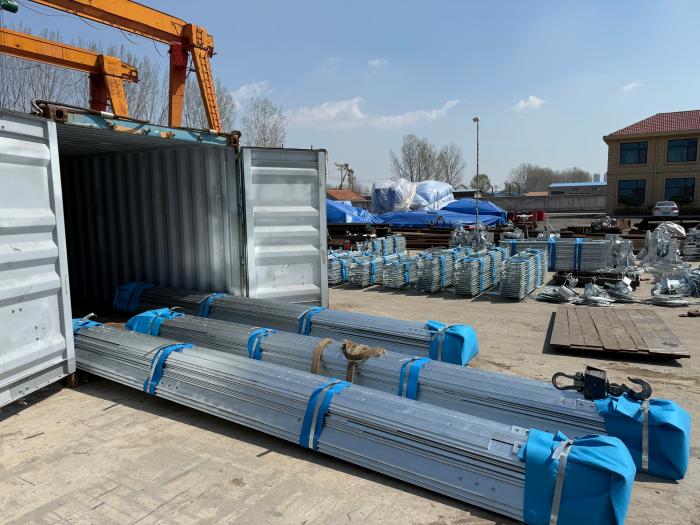

ابتكار التغليف الهيكلي

لقد ساهمت حلول التغليف المتقدمة في رفع كفاءة الحاويات إلى مستويات غير مسبوقة. يستخدم بعض المصنّعين الآن إطارات فولاذية مصممة خصيصًا بأبعاد دقيقة لتناسب حاويات الشحن الجاف بطول 20 و40 قدمًا. يتم مطابقة طول وعرض وارتفاع المكونات، بالإضافة إلى المسافة بين العوارض الحاملة ومواقع نقاط التعليق، بدقة متناهية مع الجدار الداخلي للحاوية. والنتيجة هي نظام سهل التركيب والتثبيت: كل ما يتطلبه الأمر هو وضع المكونات في مكانها قبل إدخالها في الصندوق لتأمين الإطار والحاوية بسرعة.

يلغي هذا التصميم الخطوات المملة للقياس المتكرر والتعزيز المؤقت الموجودة في التغليف التقليدي، مما يحقق تخفيضات في وقت تجميع الإطار الواحد بنسبة 60٪.

ثورة التفريغ: وصول أسرع بنسبة 40% إلى الموقع

لا تقتصر فوائد التغليف المعياري على توفير تكاليف الشحن فحسب، بل تمتد لتشمل موقع العمل نفسه. فعملية تفريغ الهياكل الفولاذية التقليدية بطيئة للغاية، إذ تتطلب المكونات الضخمة مساعدة يدوية، وتؤدي مساحات الحاويات الضيقة إلى تكديس فوضوي، وقد تستغرق عملية تفريغ شاحنة واحدة عدة ساعات أو حتى نصف يوم، مما يؤخر تقدم أعمال البناء ويزيد من تكاليف العمالة والمعدات.

لقد غيّرت حلول التغليف المبتكرة هذا الواقع. فعند وصول حاوية إلى موقع البناء، لا يحتاج العمال إلى انتظار معدات الرفع الضخمة، بل يكفي فتح الباب وفكّ الأقفال السريعة على الإطار لسحب الهيكل الفولاذي بالكامل من الحاوية. ويكفي عامل واحد، بمساعدة رافعة شوكية صغيرة، لنقل عدة أطنان من المكونات إلى منطقة البناء.

إن التحسن في الكفاءة هائل. ففي السابق، كان تفريغ شاحنة محملة بالهياكل الفولاذية يستغرق من 3 إلى 4 ساعات. أما بعد تطبيق حلول التغليف المُحسّنة، فقد انخفض وقت التفريغ إلى ساعة ونصف إلى ساعتين. زيادة مباشرة بنسبة 40% في كفاءة التفريغ .

والأكثر إثارة للإعجاب، أن الهيكل الفولاذي نفسه يُمكن استخدامه مباشرةً كرف تخزين مؤقت في موقع البناء. لا حاجة لأي مناولة ثانوية؛ إذ يُمكن نقل المكونات مباشرةً من الهيكل لتركيبها، مما يُحقق ترابطًا سلسًا بين النقل والتخزين والبناء، ويُقلل من مدة المشروع.

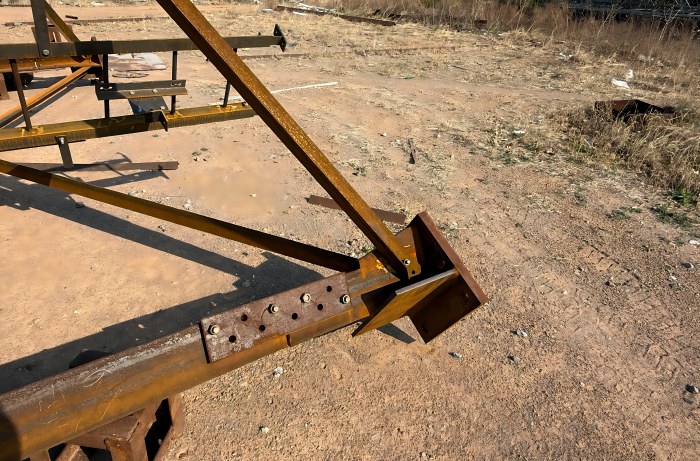

ثورة التجميع: الوصلات المثبتة بمسامير بدلاً من اللحام الميداني

إذا كان التغليف المعياري يحل تحدي الخدمات اللوجستية، وصلات ملولبة عالية القوة حل تحدي التجميع. تم تصميم الأبراج الشبكية الحديثة كهياكل معيارية، تتكون من زوايا فولاذية أو أنابيب أو عوارض متصلة بمسامير عالية القوة.

لماذا يُعدّ التثبيت بالمسامير أفضل من اللحام في الموقع؟

على عكس اللحام، توفر الوصلات الملولبة مرونة وسهولة في التركيب وقابلية للتكيف مع ظروف العمل الميدانية. وتُعد هذه المزايا حاسمة في سيناريوهات النشر في المناطق النائية.

1. لا حاجة إلى لحامين مهرة: يتطلب اللحام في المواقع النائية لحامين معتمدين، ومعدات متخصصة، وظروفاً ملائمة للعمليات ذات درجات الحرارة العالية - وهو أمر غالباً ما يكون مستحيلاً في ظل الرياح العاتية أو الأمطار أو البرد. أما التثبيت بالمسامير فلا يتطلب سوى أدوات يدوية وتدريب أساسي.

2. سرعة تجميع أعلى: يؤدي استخدام البراغي إلى تسريع عملية التجميع في الموقع، مما يقلل تكاليف العمالة بشكل كبير.

3. ملاءمة مثالية بفضل التصنيع الدقيق: توفر القطع المصنعة في المصانع دقة عالية مع هوامش خطأ أفضل في التصنيع، مما يجعل عملية التركيب أسرع وأسهل. فعندما تُقطع المكونات باستخدام آلات CNC وتُثقب لتتوافق مع بعضها، يصبح التجميع الميداني مجرد إدخال البراغي وتطبيق عزم الدوران، بدلاً من محاولة تركيب ثقوب غير متطابقة بالقوة.

4. قابلية الانعكاس والتكيف: يمكن تفكيك المكونات لإجراء عمليات التحديث أو الإصلاح - وهي ميزة حاسمة للأبراج المعرضة للمناخات القاسية أو متطلبات الشبكة المتطورة.

5. مناطق خالية من التأثر بالحرارة (HAZ): بخلاف اللحام، فإن التثبيت بالمسامير يزيل مخاطر هشاشة الفولاذ أو تشوهه بفعل الحرارة، مما يحافظ على سلامة الطلاءات المجلفنة وخصائص المواد الأساسية.

هندسة الاتصال

تُصنع مسامير الأبراج عالية المقاومة من فولاذ كربوني عالي الجودة أو فولاذ سبيكي، وتُعالج حراريًا لتحقيق قوة شد تتجاوز 800 ميجا باسكال. تشمل الدرجات الشائعة الاستخدام مسامير ASTM A325 وA490 (في الولايات المتحدة) أو مسامير ISO 898-1 من الفئة 10.9. تخضع هذه المواد لاختبارات صارمة لقياس مقاومة الخضوع، ومقاومة القص، وأداء الإجهاد لتحمل قوى مثل الاهتزازات الناتجة عن الرياح، وأحمال الجليد، والتمدد الحراري.

تُستخدم المعالجات السطحية مثل الجلفنة بالغمس الساخن أو طلاءات الزنك والألومنيوم لمكافحة التآكل - وهو مصدر قلق كبير في البيئات الساحلية أو الصناعية.

في التطبيقات الحساسة، توفر الوصلات المزدوجة المثبتة بمسامير متانة هيكلية معززة، مما يضمن حفاظ البرج على قوته تحت الأحمال الديناميكية والبيئية. كما تتيح هذه الوصلات نقل الأحمال بكفاءة بين المكونات مع إمكانية إجراء تعديلات طفيفة أثناء عملية البناء.

مقاطع قياسية للتحكم المعياري في الارتفاع

أصبحت قطاعات الأبراج المعيارية والوحداتية معيارًا صناعيًا نظرًا لمزايا تركيبها. يقدم بعض المصنّعين قطاعات أبراج معيارية بطول 10 أقدام لتسهيل التجميع وتعديل الارتفاع، مع وصلات مزدوجة البراغي لتعزيز الصلابة الهيكلية.

يُتيح أسلوب البناء المُفكك والمثبت بالمسامير ما يلي:

1. تحديد بسيط للمكونات في الحقل

2. شحن فعال في عبوات صغيرة الحجم

3. التحديثات المستقبلية دون استبدال الهيكل

4. إدارة المخزون المبسطة

بل إن بعض التصاميم تسمح بوجود أقسام "متداخلة" - أقسام بطول 8 أقدام مكدسة داخل بعضها البعض على منصة نقالة مخصصة، مما يخلق حزمة شحن صغيرة للغاية تقلل بشكل كبير من حجم النقل.

الأثر الاقتصادي الإجمالي: ما توفره الوحدات النمطية حقًا

عندما يتم دمج كل هذه الابتكارات - التعبئة والتغليف المحسّنة للحاويات، والتفريغ الفعال، والتجميع بالمسامير - يكون التأثير الاقتصادي التراكمي كبيرًا.

تكاليف الشحن

تتطلب عملية البناء بالزوايا عددًا أقل من الحاويات، مما يقلل تكاليف الشحن بشكل مباشر. ويمكن لتغليف الإطارات الفولاذية الأمثل أن يقلل تكاليف الخدمات اللوجستية للعملاء بنسبة تتراوح بين 15 و20%، وذلك من خلال تقليل العمليات اليدوية، وخفض تكاليف استئجار المعدات (مثل الرافعات الكبيرة)، وتجنب فقدان المكونات.

تكاليف العمالة

يساهم نقل أعمال التصنيع من الموقع إلى المصنع في تقليل تكاليف العمالة في الموقع، ووقت استئجار الرافعات، والتأخيرات المرتبطة بالطقس. كما يقلل تجميع البراغي من الحاجة إلى لحامين مهرة، مما يوسع نطاق العمالة المتاحة ويخفض الأجور بالساعة.

تكاليف المعدات

تتيح التعبئة المعيارية إمكانية التفريغ باستخدام رافعات شوكية صغيرة بدلاً من الرافعات الكبيرة. كما أن الوحدات الأصغر حجماً والأخف وزناً تقلل من متطلبات سعة الرافعة، مما يخفض تكاليف التأجير.

الحد من المخاطر

تساهم المكونات الموحدة في تقليل مخاطر عدم المحاذاة أو فقدان الأجزاء أو التلف أثناء النقل. كما أن عملية التجميع المتوقعة والقابلة للتكرار تقلل من تكاليف إعادة العمل وتجاوزات الجدول الزمني.

تسريع الجدول الزمني

يؤدي تصميم الوحدات النمطية DFMI إلى تقصير جداول النشر لأسابيع أو شهور، مما يتيح نشر الشبكة بشكل أسرع وتحقيق الإيرادات في وقت مبكر.

الخلاصة: تغليف سكاي للشبكة الحديثة

لقد ولّى عهد اعتبار الأبراج هياكل متجانسة ملحومة في الموقع ومصنعة بالكامل فيه. لقد أدرك قطاع الاتصالات ما يعرفه خبراء الخدمات اللوجستية منذ زمن طويل: إن الطريقة الأكثر فعالية لشحن هيكل ما هي تصميمه بحيث يكون قابلاً للشحن. من خلال تصميم الفولاذ الزاوي المعياري الأمثل للحاويات، وحلول التعبئة والتغليف المتقدمة، والوصلات المثبتة بمسامير عالية القوة، فتحت الصناعة معيارًا جديدًا لاقتصاديات المشاريع - معيارًا تكون فيه الخدمات اللوجستية قابلة للتنبؤ، والتجميع سريعًا، والتكلفة الإجمالية شفافة من أول رسم تصميمي.

من أرضية المصنع إلى المسمار الأخير، تعلمت أبراج الزاوية الفولاذية المعيارية حقًا كيفية تغليف السماء.
