دمج أنظمة التسلق الآمنة ومنصات المعدات في أبراج الرادار

أبراج الرادار تؤدي أبراج الرادار وظيفة بالغة الأهمية. فعلى عكس أبراج الاتصالات التي تقتصر وظيفتها على رفع هوائيات سلبية، يجب أن توفر منصة فائقة الثبات لمعدات الاستشعار الدوارة والدقيقة. أي انحراف هيكلي طفيف، أو نمط اهتزاز غير متوقع، أو -وهو أمر بالغ الأهمية أيضاً- أي عنصر وصول يُدخل مرونة غير مرغوب فيها، قد يُؤثر سلباً على دقة توجيه الرادار ودقة البيانات.

ومع ذلك، يجب أن تكون هذه الأبراج قابلة للوصول. يحتاج الفنيون إلى تسلقها لإجراء المعايرة الروتينية وصيانة الهوائيات والإصلاحات الطارئة. يكمن التحدي في دمجها أنظمة ومعدات تسلق آمنة داخل الغلاف الهيكلي للبرج دون التضحية بالصلابة التي تتطلبها دقة الرادار.

التوتر بين سهولة الوصول والصلابة

تخضع هياكل دعم الرادار لمتطلبات ديناميكية صارمة. يجب الحفاظ على التردد الطبيعي للبرج مرتفعًا بدرجة كافية، وفصله جيدًا عن ترددات التأثير الناتجة عن الهوائي الدوار وأحمال الرياح المحيطة، لتجنب التداخل الرنيني الذي قد يشوه صور الرادار. كل مكون إضافي - كدرجة سلم، أو دعامة منصة، أو موجه كابل - يُغير توزيع كتلة الهيكل وصلابته. يمكن أن تُؤدي ميزات الوصول المصممة بشكل سيئ إلى مرونة موضعية، أو تركيز الإجهاد، أو إضافة كتلة في مواقع تُخفض الترددات الطبيعية الحرجة. لذلك، يكمن الهدف في دمج ميزات السلامة والوصول في المنطق الهيكلي الأساسي للبرج بدلًا من التعامل معها كإضافات لاحقة.

الإطار التنظيمي للوصول الآمن

يجب أن تلتزم أبراج الرادار، مثل أبراج الاتصالات، بمجموعة متطورة من معايير السلامة. في أمريكا الشمالية، A معيار NSI/ASSE A10.48‑2016 يضع هذا المعيار معايير شاملة لممارسات العمل الآمنة في هياكل الاتصالات، ويغطي كل شيء بدءًا من الحماية من السقوط وحتى مرافق التسلق. وقد أصبح هذا المعيار مرجعًا أساسيًا في هذا القطاع. لوائح إدارة السلامة والصحة المهنية (OSHA) يشترط توفير حماية كاملة من السقوط للعاملين المعرضين لارتفاعات تزيد عن 6 أقدام أثناء العمل على الأبراج. بالنسبة للسلالم الثابتة التي يزيد ارتفاعها عن 24 قدمًا، كانت إدارة السلامة والصحة المهنية (OSHA) تسمح سابقًا باستخدام أقفاص السلالم، لكن التوجه التنظيمي تغير بشكل جذري: يجري التخلص التدريجي من الأقفاص، مع تحديد عام 2036 موعدًا نهائيًا لاستبدالها. تعتمد الأنظمة الحديثة على حبال الأمان الرأسية أو أنظمة منع السقوط ذات القضبان الصلبة، وهي أكثر فعالية في إيقاف السقوط فعليًا.

على الصعيد الدولي، EN 353-1:2014+A1:2017 يتحكم في أجهزة منع السقوط الموجهة على خطوط التثبيت الصلبة، بينما ANSI Z359.16-2016 يغطي هذا النظام أنظمة السلامة لتسلق السلالم الثابتة. تتميز المنتجات المتوافقة مع هذه المعايير، مثل نظام ستوب كيبل، بمانعات سقوط قابلة للفصل مزودة بممتصات طاقة مدمجة تعمل على القفل فورًا عند السقوط وتقلل مسافة السقوط الحر.

اختيار نظام التسلق المناسب: نظرة عامة مقارنة

بالنسبة لأبراج الرادار، لا تتساوى جميع حلول السلامة أثناء التسلق. يقارن الجدول أدناه الخيارات الرئيسية:

أهم النقاط الرئيسية للاختيار:

1. أنظمة الكابلات الرأسية أصبحت أنظمة مثل Latchways® TowerLatch أو Tractel stopcable® معيارًا صناعيًا متزايدًا نظرًا لتوفيرها تثبيتًا مستمرًا وعدم حاجتها إلى فصل المستخدم عند نقاط التوجيه الوسيطة. يُمكّن مُكوّن العجلة النجمية الحاصل على براءة اختراع من الحركة السلسة عبر موجهات الكابلات دون سحب الكابل منها، وهي ميزة بالغة الأهمية عند التسلق عبر مستويات منصات متعددة.

2. بالنسبة لأبراج الرادار أحادية القطب، تتوفر حوامل عالمية مخصصة (مثل أنظمة التسلق الآمنة لحامل أحادي القطب العالمي)، باستخدام حبل سلكي مجلفن 3/8 بوصة مع فواصل كابل كل 25 قدمًا ورأس تثبيت محكم الإغلاق مع مخفف للصدمات.

3. أقفاص السلالم ينبغي تجنبها في أبراج الرادار الجديدة: فهي لا تمنع السقوط العمودي ويمكن أن تجعل عملية الإنقاذ أكثر صعوبة.

4. ---

منصات المعدات: الوصول دون المساس بالصلابة

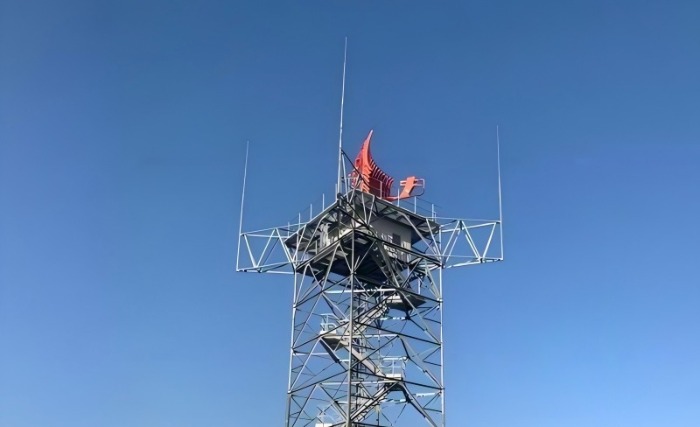

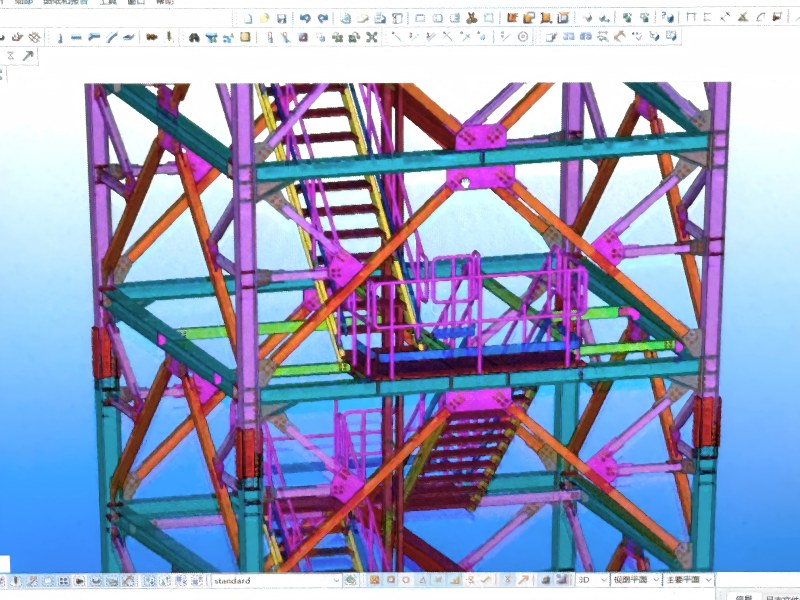

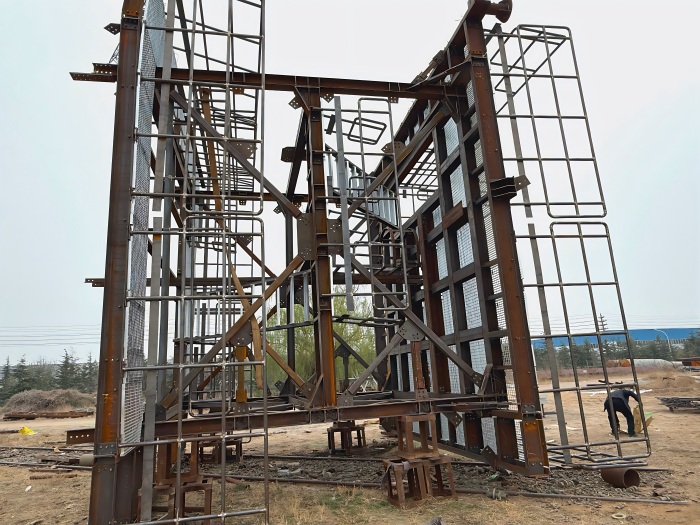

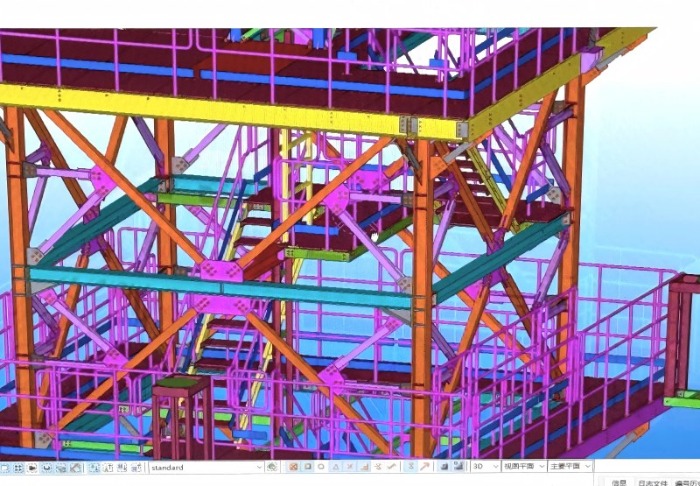

تتألف أبراج الرادار عادةً من منصات متعددة: منصة سفلية للوصول إلى المعدات (على سبيل المثال، على ارتفاع 26 مترًا) ومنصة علوية عند مستوى قبة الرادار (على سبيل المثال، على ارتفاع 30 مترًا) حيث يتم تركيب هوائي الرادار. تُستخدم هذه المنصات كمناطق لأعمال الصيانة وتوفر نقاط تثبيت للمعدات المساعدة. من الناحية الإنشائية، يجب دمجها كأغشية مُدعّمة - يجب أن تُساهم عوارض أرضيتها ودعاماتها بشكل إيجابي في صلابة البرج الإجمالية.

مبادئ التصميم الأساسية للمنصات:

1. · تدعيم محيطي كامل: ينبغي ربط المنصات بجميع واجهات البرج باستخدام دعامات متقاطعة أو أرضيات مقواة لتعمل كحلقات تقوية أفقية، مما يمنع أشكال الوضع المحلي.

2. نقل الأحمال: يجب نقل الحمل الرأسي للمنصة (وزن الفني، والمعدات، والجليد) إلى أرجل البرج عبر نقاط اتصال مخصصة، وليس من خلال الدعامات القطرية وحدها.

3. · الأرضيات المفتوحة مقابل الأرضيات الصلبة: يفضل استخدام الشبكة الفولاذية المفتوحة على الألواح الصلبة لأنها تقلل من تراكم أحمال الرياح، وتحسن الفحص البصري للعناصر الموجودة أسفلها، وتزيل الجليد بسهولة أكبر.

كما تُستخدم المنصات كمناطق تجميع للإنقاذ - وهي نقاط استراحة مطلوبة على السلالم الطويلة، عادةً كل 9 إلى 12 مترًا - حيث يمكن للعامل أن يستريح أو يغير معدات الحماية من السقوط أو ينتظر المساعدة.

تكامل الحماية من الصواعق

غالباً ما تُقام أبراج الرادار في مواقع مكشوفة (كالجبال والسواحل) مما يجعلها عرضة للصواعق. لذا، يجب دمج أنظمة التسلق والمنصات الخاصة بالبرج مع نظام الحماية الخارجي من الصواعق.

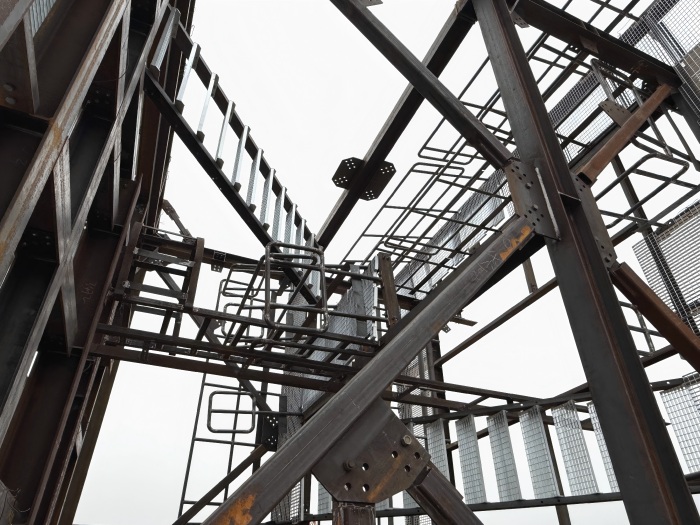

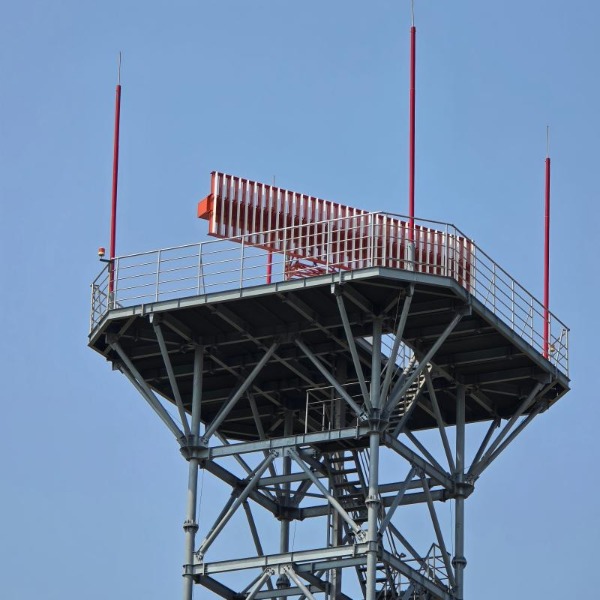

1. · نهايات الهواء: تحمي مانعات الصواعق أو الصواري الموجودة في قمة البرج هوائي الرادار. وتشير الدراسات إلى أن تركيب مانع صواعق واحد على ارتفاع 38 مترًا يكفي لحماية البرج والهوائي بالكامل. أما تركيب أربعة موانع صواعق على البرج، فيوفر كل منها نطاق حماية يصل إلى 45 مترًا.

2. · الموصلات السفلية: يعمل البرج الفولاذي نفسه كموصل رئيسي للتيار الهابط، ولكن يجب ربط جميع مكونات الوصول المعدنية (السلالم، ودرابزين المنصة، وموجهات الكابلات) بنظام التأريض لمنع حدوث ومضات جانبية.

3. · التأريض: يضمن قطب التأريض الحلقي الموجود في قاعدة البرج، والمتصل بجميع قواعد الأرجل، تبديدًا آمنًا لتيار الصاعقة دون تعريض الأفراد الذين يتسلقون الهيكل للخطر.

التصميم الإنشائي لسهولة الاستخدام

يتمثل الهدف الأساسي من دمج أنظمة التسلق الآمنة في ضمان إمكانية صيانة البرج وخدمته طوال فترة تشغيله دون المساس بأداء الرادار. وهذا يعني تصميمه وفقًا لما يلي:

1. مقاومة التعب: يؤدي إضافة المنصات والسلالم إلى زيادة تركيز الإجهاد الموضعي. يُفضل استخدام الوصلات الملولبة على الوصلات الملحومة في مسارات الأحمال الديناميكية الحرجة لتجنب إحداث شقوق معرضة للإجهاد.

2. · التوافق الديناميكي: يجب مراعاة كتلة أنظمة الوصول في التحليل النمطي. الكتلة الموزعة (السلالم، موجهات الكابلات) لها تأثير مختلف على الترددات الطبيعية مقارنة بالكتلة المركزة (معدات المنصة).

3. • إمكانية الفحص: ينبغي وضع المنصات بحيث تسمح بالوصول البصري إلى الوصلات المثبتة بالمسامير واللحامات في أرجل البرج، مما يسهل عمليات التقييم الروتينية للحالة.
