أكثر من 80 مترًا: تجاوز حدود الارتفاع مع تصميمات أبراج فولاذية بزاوية رباعية الأرجل

مع تطور شبكات الاتصالات لدعم تقنية الجيل الخامس والأجيال القادمة من تقنيات الاتصالات اللاسلكية، يتزايد الطلب على الأبراج الأطول. فبينما يبلغ ارتفاع الأبراج التقليدية عادةً حوالي 80 مترًا، تتطلب شبكات الجيل التالي هياكل يصل ارتفاعها إلى 100 متر وأكثر. برج فولاذي بزاوية رباعية الأرجل - حل هندسي مصمم خصيصًا لكسر قيود الارتفاع التقليدية مع الحفاظ على سلامة الهيكل والموثوقية التشغيلية.

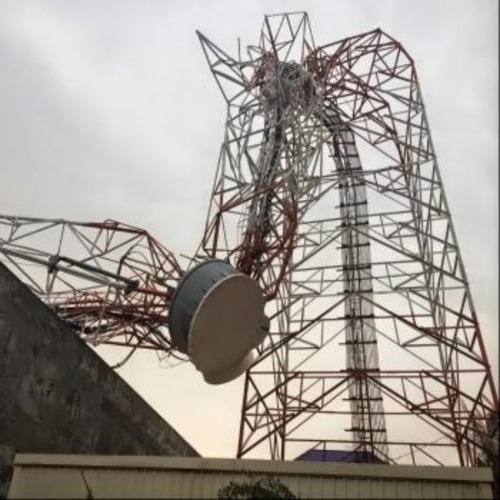

تحدي الارتفاع: لماذا تفشل التصاميم التقليدية؟

تواجه تصاميم الأبراج التقليدية تحديات كبيرة عند تجاوز ارتفاعها 80 مترًا:

1. - زيادة هائلة في الانحناء لحظات من أحمال الرياح

2. - مخاطر الانحناء في أعضاء الضغط

3. - تأثيرات الرياح الديناميكية تسبب أنماط اهتزاز معقدة

4. - استقرار الأساس المخاوف في ظل ظروف التحميل المشتركة

إن الانتقال من 80 مترًا إلى أكثر من 100 متر يمثل أكثر من مجرد إضافة ارتفاع - فهو يتطلب إعادة التفكير بشكل أساسي في المبادئ الهيكلية واستراتيجيات إدارة الأحمال.

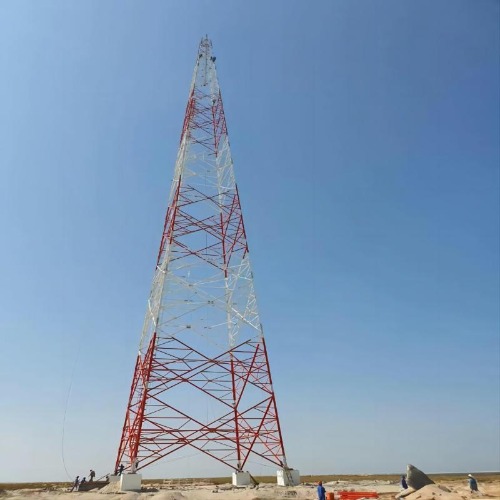

التكوين الرباعي: الميزة الهيكلية

يوفر الشكل الهندسي الرباعي للأبراج ذات الأرجل الأربعة مزايا مميزة للتطبيقات ذات الارتفاعات العالية:

آلية الاستقرار المعززة

1. - أبعاد قاعدة أوسع إنشاء لحظات مقاومة أكبر بكثير

2. - مسارات التحميل الزائدة توزيع الضغوط بشكل أكثر كفاءة من التصميمات ثلاثية الأرجل

3. - صلابة التوائية فائقة يمنع الالتواء تحت التحميل غير المتماثل

4. - الفشل التدريجي الوقاية من خلال وجود العديد من الأعضاء الزائدين

كفاءة المواد

1. - أنماط التدعيم المُحسّنة تعظيم نسبة القوة إلى الوزن

2. - البناء المجزأ يسمح بمقاطع عرضية متفاوتة على طول الارتفاع

3. - تحديد حجم الأعضاء الاستراتيجي يضع أقسامًا أثقل حيث تحدث تركيزات الإجهاد

اعتبارات فنية حرجة للأبراج التي يزيد ارتفاعها عن 100 متر

تحليل الانبعاج المتقدم
أثبتت حسابات انبعاج أويلر التقليدية عدم كفايتها للأبراج الشاهقة. يتضمن نهجنا الهندسي ما يلي:

1. - تحليل العناصر المحدودة غير الخطية للتنبؤ بأوضاع الانبعاج المعقدة

2. - دراسات حساسية العيوب الأولية مراعاة تحمُّلات التصنيع

3. - تقييم الانبعاج بين التفاعل المحلي والعالمي لأعضاء الضغط

4. - تقييم الانبعاج الديناميكي تحت الاهتزازات الناجمة عن الرياح

ابتكارات هندسة الرياح
على ارتفاعات تتجاوز 80 متراً، يصبح سلوك الرياح معقداً بشكل متزايد:

1. - التأثيرات الهوائية المرنة تتطلب أنظمة تخميد متخصصة

2. - تدرج سرعة الرياح النمذجة عبر ارتفاع البرج

3. - تخفيف تساقط الدوامات من خلال خطوط حلزونية أو مخمدات كتلة مضبوطة

4. - تحليل الرياح الاتجاهية لظروف التحميل الخاصة بالموقع

الاستجابة الديناميكية غير الخطية
تتناول منهجيتنا التصميمية العديد من الظواهر الديناميكية الحرجة:

1. - منع عدم الاستقرار أثناء الركض من خلال تحسين شكل العضو

2. - الاهتزازات الناجمة عن الاستيقاظ في تكوينات متعددة الأبراج

3. - الاهتزازات الناجمة عن المطر والرياح والتخفيف منها

4. - مزيج الزلازل والرياح التأثيرات على المناطق ذات المخاطر المتعددة

هندسة الأساسات للارتفاعات القصوى

يمثل نظام الأساس للأبراج التي يزيد ارتفاعها عن 100 متر أحد أهم عناصر التصميم:

تفاعل التربة مع البنية

1. -حلول الأساسات العميقة باستخدام أكوام مثقوبة ذات قطر كبير

2. -تحسين كفاءة مجموعة الأكوام لمقاومة الحمل الجانبي

3. -نمذجة تفاعل التربة والبنية للتنبؤ الدقيق بالتشوهات

4. - آليات مقاومة الرفع باستخدام أكوام غير مثقوبة أو مثبتات صخرية

أنواع الأساس المتقدمة

1. - أساسات الطوافة مع أنظمة الأكوام المتكاملة لظروف التربة الصعبة

2. - الأساسات الصخرية في التضاريس الجبلية

3. - تصاميم ذات قاعدة بلاطة مع تقنيات تحسين الأرض

4. - أنظمة الأساسات متعددة المستويات للمواقع المنحدرة

دراسة حالة: مشروع برج بارتفاع 118 مترًا

يوضح مشروع حديث نهجنا في تصميم الأبراج ذات الارتفاع الشديد:

مواصفات المشروع

1. الارتفاع: 118 متر

2. الموقع: منطقة ساحلية ذات سرعة رياح عالية

3. التحميل: هوائيات حاملة متعددة + وصلات ميكروويف

4. عمر التصميم: 50 سنة

الحلول التقنية المنفذة

1. - نظام تدعيم هجين يجمع بين أنماط التدعيم على شكل حرف K والتدعيم على شكل حرف X

2. -مثبط كتلة مضبوط على مستوى 95 مترًا للتحكم في الاهتزاز

3. - أساسات مثبتة بالصخور مع أكوام بعمق 32 مترًا

4. -تحديد حجم العضو التدريجي بزوايا أثقل في الأقسام السفلية

نتائج الأداء

1. - التردد الطبيعي: 0.45 هرتز، منفصل جيدًا عن ترددات تساقط الدوامات

2. - تسارع الذروة: <15 مليجرام في ظل ظروف الرياح لمدة 50 عامًا

3. - استقرار الأساس: <12 مم بعد عامين من المراقبة

ابتكارات المواد والتصنيع

تطبيقات الفولاذ عالي القوة

1. - فولاذ Q420 (قوة الخضوع 420 ميجا باسكال) لأعضاء الضغط الحرجة
2. - البناء الهجين استخدام درجات فولاذية مختلفة بناءً على متطلبات الإجهاد
3. - الزوايا المشكلة بالبرودة مع مقاومة الانحناء المحسنة

تصميم اتصال متقدم

1. - مسامير عالية القوة مع وصلات مشدودة مسبقًا

2. -المفاصل المقاومة للعزم عند التقاطعات الهيكلية الرئيسية

3. -وصلات حرجة الانزلاق للمواقع الحساسة للتعب

اعتبارات المراقبة والصيانة

تتطلب الأبراج الشاهقة أنظمة مراقبة متخصصة:

1. - مراقبة صحة الهياكل باستخدام مقاييس الانفعال ومقاييس التسارع

2. - مراقبة تسوية الأساسات باستخدام أدوات دقيقة

3. -أنظمة الحماية من التآكل مع مواصفات طلاء محسنة

4. -أنظمة التفتيش الروبوتية للمناطق التي يصعب الوصول إليها

الاتجاهات المستقبلية: ما بعد 150 مترًا

تستمر الحدود الهندسية في التقدم مع العديد من التقنيات الناشئة:

1. - المواد المركبة الجمع بين الفولاذ وعناصر ألياف الكربون

2. - أنظمة التخميد النشطة استخدام التحكم في الاستجابة في الوقت الحقيقي

3. - تقنية التوأم الرقمي للصيانة التنبؤية

4. - الهياكل التكيفية التي تعدل خصائصها استجابة للتحميل

النتيجة: الهندسة بلا حدود للارتفاع

يُمثل تصميم برج الفولاذ ذي الأرجل الأربعة الزاوية حلاً مُجربًا لتجاوز حاجز الـ 80 مترًا التقليدي. بفضل تحليل الانبعاج المُتقدم، وهندسة الرياح المُتطورة، وتصميم الأساسات المُبتكر، يُمكن لهذه الهياكل الوصول بأمان إلى أكثر من 100 متر مع الحفاظ على موثوقية التشغيل.

مع استمرار تطور متطلبات الشبكة، ستظل القدرة على بناء أبراج أعلى أمرًا بالغ الأهمية لتوفير تغطية شاملة وسعة أكبر. يوفر هذا التكوين رباعي الأرجل، بما يتميز به من استقرار أساسي ومسارات تحميل متعددة، الأساس الهندسي لهذه الأبراج من الجيل التالي.

في برج تشينغداو ألتاي، نلتزم بتطوير تكنولوجيا الأبراج من خلال هندسة دقيقة وتصميم مبتكر. تُثبت خبرتنا في مشاريع الارتفاعات الشاهقة أنه باتباع النهج الصحيح، لا حدود لارتفاعات الأبراج التي يمكننا بناءها، بل نواجه تحديات هندسية جديدة.
