التخصيص في الإنتاج: تصميم ارتفاع برج المراقبة وتخطيط المنصة وسعة التحميل وفقًا للاحتياجات

إجابة سريعة

أبراج حراسة المراقبة الحديثة هي هياكل فولاذية قابلة للتخصيص بالكامل، مصممة هندسيًا لتلبية المتطلبات المحددة لأي تطبيق أمني أو مراقبة أو رصد. يمكن تخصيص الارتفاع من 6 أمتار إلى أكثر من 50 مترًا، ويمكن أن تستوعب تصاميم المنصات من مستوى واحد إلى أكثر من 3 مستويات بأبعاد مخصصة وطرق وصول مختلفة (سلالم أو درجات)، كما يمكن تصميم قدرة التحميل لدعم 300 كجم إلى أكثر من 3,000 كجم من المعدات والأفراد. ومطلية بالغلفنة بالغمس الساخن وفقًا لمعيار ASTM A123 مع طلاء زنك بسمك 85–100 ميكرومتر، توفر هذه الأبراج عمر خدمة يتراوح من 30 إلى 50 عامًا دون الحاجة إلى صيانة في البيئات القاسية—من الموانئ الساحلية إلى المنشآت الصناعية والمواقع الحدودية النائية.

أهم النقاط المستخلصة

1. الارتفاع قابل للتخصيص بالكامل: يمكن تصميم الأبراج من 6 أمتار إلى أكثر من 50 مترًا، مع تصاميم معيارية تتيح تعديل الارتفاع في الموقع

2. تصاميم المنصات تعتمد على التطبيق: منصات مراقبة بمستوى واحد للمراقبة الأساسية، ومنصات متعددة الطبقات للمراقبة المتدرجة، وحاويات كبائن مخصصة لحماية الأفراد

3. قدرة التحميل تتدرج حسب متطلبات المهمة: من 300 كجم لأنظمة الكاميرات خفيفة الوزن إلى أكثر من 3,000 كجم لأنظمة المراقبة المتكاملة مع الأفراد

4. الغلفنة بالغمس الساخن تضمن طول العمر: يوفر الطلاء المتوافق مع ASTM A123 (بسماكة 85–100 ميكرومتر) حماية من التآكل لمدة 30–50 عامًا

5. التصميم المعياري يتيح النشر السريع: تُشحن المكونات مسبقة التصنيع في حزم مدمجة ويتم تجميعها في الموقع باستخدام وصلات مثبتة بالمسامير

6. معايير التصميم تضمن السلامة الهيكلية: تتوافق الأبراج مع معايير TIA-222-H/F/G ومعايير لحام AWS D1.1 ومواصفات المسامير ISO 898-1/-2

1. فهم نطاق التخصيص

لا يوجد تطبيقان متطابقان للأمن أو المراقبة. يتطلب تركيب دورية حدودية مواصفات مختلفة عن برج محيط سجن أو منصة أمن ميناء أو موقع مراقبة حرائق الغابات. ولهذا فإن التخصيص ليس إضافةً لاحقة—بل هو نقطة البداية لأي مشروع برج مراقبة.

تعمل الشركات المصنعة التي تقدم خدمات الشركة المصنعة للمعدات الأصلية (OEM) مباشرةً مع العملاء لتصميم أبراج تطابق متطلباتهم التشغيلية المحددة وظروف الموقع وقيود الميزانية. وتتمثل الأبعاد الثلاثة الأساسية القابلة للتخصيص في الارتفاع وتصميم المنصة وقدرة التحميل—وكل منها مترابط ويتطلب تحليلًا هندسيًا دقيقًا.

2. تخصيص الارتفاع: الوصول إلى نقطة الرؤية المناسبة

النطاق

يمكن تصميم أبراج المراقبة عبر نطاق واسع من الارتفاعات:

1. 6–12 مترًا: المواقع الصناعية الصغيرة، وأمن الفعاليات، ومراقبة الإنشاءات

2. 15–25 مترًا: المنشآت متوسطة الحجم، ومحيطات السجون، والمحطات الفرعية

3. 25–50 مترًا: الموانئ الكبيرة، والمنشآت العسكرية، والمراقبة واسعة النطاق

4. أكثر من 50 مترًا: تطبيقات البث المتخصصة أو المراقبة بعيدة المدى

الاعتبارات الهندسية

لا يتعلق الارتفاع بمجرد تمديد البرج إلى أعلى. فمع زيادة الارتفاع، تتوسع أحمال الرياح، والانحرافات الهيكلية، ومتطلبات الأساسات جميعها بشكل غير خطي. تأخذ عملية التخصيص المصممة هندسيًا جيدًا في الاعتبار:

1. سرعات الرياح الخاصة بالموقع:تتوافق التصاميم مع أحمال الرياح التشغيلية وسرعات الرياح اللازمة للبقاء

2. حدود الانحراف:تحافظ الأبراج على انحراف بمقدار 0.5–1.0 درجة عند سرعات الرياح التشغيلية لضمان استقرار المنصة

3. تصميم الأساسات:يؤثر الارتفاع بشكل مباشر على عمق الأساسات ومتطلبات التسليح

مزايا التصميم المعياري

تسمح التصاميم المعيارية بتعديل الارتفاعات دون تغييرات جوهرية في فلسفة التصميم. تُشحن المكونات على شكل أقسام ويتم تجميعها في الموقع، مما يتيح:

• ارتفاعات مخصصة باستخدام مكونات قياسية

• تعديلات مستقبلية على الارتفاع مع تطور الاحتياجات

• تغليف فعال وتقليل تكاليف الشحن

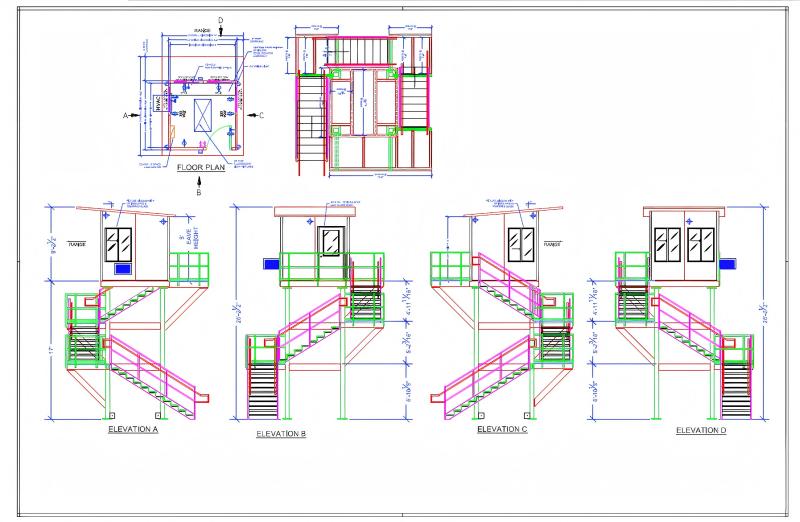

3. تخطيط المنصة: تصميم سطح المراقبة

عدد المنصات وتكوينها

يمكن تهيئة أبراج المراقبة باستخدام:

1. منصة واحدة:مراقبة أساسية أو تركيب الكاميرات

2. منصات متعددة المستويات:مراقبة متعددة الطبقات مع مستويات منفصلة للمعدات والأفراد ووظائف القيادة

3. كبائن مغلقة:غرف مراقبة محمية من الطقس مزودة بالتدفئة والتبريد والحماية الباليستية

4. وصول مخصص:سلالم للتسلق السريع أو درجات للسماح بحركة الأفراد المتكررة

أبعاد المنصة

يجب أن يستوعب حجم المنصة كلاً من المعدات والأفراد:

1. الأبعاد القياسية:تبدأ من 4' × 4' (حوالي 1.2م × 1.2م) وحتى 18' × 18' (5.5م × 5.5م)

2. الأحجام المخصصة:متاحة لمصفوفات المعدات الأكبر أو لعدة أفراد

3. شبك مقاوم للأحمال:تستخدم المنصات عادةً شبكًا معدنيًا بسعات تحميل تصل إلى 40 كيلو نيوتن/م²

التكوينات الخاصة بالتطبيقات

4. سعة التحميل: مطابقة الهيكل للمهمة

ما الذي تعنيه "سعة التحميل"

تشمل سعة التحميل كل ما يجب أن يدعمه البرج:

1. وزن الأفراد:6–10 أشخاص عادةً

2. وزن المعدات:الكاميرات، الرادار، هوائيات الاتصالات، الإضاءة

3. الأحمال البيئية:الرياح، الجليد، تراكم الثلوج

4. الأحمال الديناميكية:حركة الأفراد، الاهتزاز الناتج عن المعدات

نطاقات السعة النموذجية

التعزيز الهيكلي

بالنسبة لظروف الطقس القاسية أو أحمال المعدات الثقيلة، يمكن تعزيز الأبراج باستخدام:

1. دعامات إضافية: مقاومة محسّنة للرياح والزلازل

2. مقاطع فولاذية أكثر سُمكًا:قدرة أعلى على تحمّل الأحمال

3. أساسات محسّنة:قواعد أعمق أو أبعاد قاعدة موسّعة

5. المواد والحماية: أساس المتانة

درجات الفولاذ

عادةً ما تُصنَّع أبراج المراقبة من:

• Q235B/A36:فولاذ إنشائي قياسي، مقاومة خضوع ≥235MPa

• Q345B/A572 Gr50:فولاذ منخفض السبائك عالي المقاومة للتطبيقات الصعبة

• S355JR/S355J0/S355J2:المكافئات الأوروبية ذات مقاومة صدم متفاوتة عند درجات حرارة مختلفة

الجلفنة بالغمس الساخن (ASTM A123)

يُعد نظام الحماية من التآكل أمرًا بالغ الأهمية للأبراج المعرضة للطقس ورذاذ الملح والملوثات الصناعية. توفر الجلفنة بالغمس الساخن وفقًا لـ ASTM A123 ما يلي:

• طبقة زنك بسمك 85–100μm

• عمر خدمة 30–50 سنةدون صيانة

• الحماية الكاثودية:يحمي الزنك الفولاذ بشكل تضحيتي حتى في حال حدوث خدوش

• تغطية كاملة:حماية الأسطح الداخلية والخارجية

معايير أدوات التثبيت

تتوافق البراغي والصواميل والوردات مع المعايير الدولية:

1. البراغي:ISO 898-1، الدرجة 4.8 أو 6.8 أو 8.8

2. الصواميل:ISO 898-2

3. الوردات:ISO 6507-1

6. معايير التصميم وضمان الجودة

معايير التصميم الإنشائي

تُصمَّم أبراج المراقبة لتلبية معايير الصناعة الصارمة:

1. TIA-222-H/F/G:المعيار الإنشائي للهياكل الداعمة للهوائيات

2. AWS D1.1:معيار اللحام

3. ISO 1461 أو ASTM A123:معيار الجلفنة

4. ISO 9001:2008:شهادة إدارة الجودة

اختبارات مراقبة الجودة

يجري المصنعون اختبارات شاملة للتحقق من الجودة:

• اختبار الشد:يتحقق من قوة المادة

• تحليل العناصر:يؤكد التركيب الكيميائي

• اختبار الصدمات (شاربي):يتحقق من المتانة عند درجة الحرارة

• الثني البارد:يؤكد قابلية التشكّل

• اختبار بريس:يتحقق من تجانس الجلفنة

• اختبار المطرقة:يتحقق من التصاق الطلاء

7. التطبيق العملي للتخصيص: حلول أبراج تشينغداو ألتاي

شركة Qingdao Altai Tower المحدودةهي شركة مصنعة متخصصة لأبراج الاتصالات وأبراج الطاقة وملحقات الأبراج. تحمل الشركة شهادات ISO9001 وISO14001 وISO45001وقد حصلت على 23 براءة اختراع دولية . مع تصدير المنتجات إلى أكثر من 100 دولة ومنطقة—بما في ذلك الولايات المتحدة ودول الشرق الأوسط وأوروبا—أنشأت الشركة سمعة قوية في مجال الجودة وقدرة التخصيص.

نظرة عامة على خط المنتجات

قدرات التصنيع

• القدرة الإنتاجية: 2,000–3,000 طن متري شهريًا

• مدة التسليم: 30 يومًا بعد الدفع

• التغليف: تغليف مناسب للنقل البحري مع أربطة مجلفنة

• اللون: قابل للتخصيص وفقًا لمتطلبات العميل

• الشحن: من ميناء تشينغداو أو الموانئ المحددة

لماذا تختار Altai Tower؟

1. ورشة جلفنة داخلية بمعدات إيطالية، مع الالتزام الصارم بمعيار ASTM A123

2. شهادات ISO وCE وغيرها من الشهادات الدولية

3. 23 براءة اختراع دولية تُظهر الابتكار

4. تصميم معياري يتيح التغليف الفعال والنشر السريع

5. التخصيص على كل مستوى: الارتفاع، المنصة، الحمولة، اللون، التشطيب

8. مصفوفة قرار التطبيق

الأسئلة الشائعة

السؤال 1: ما هي المدة الزمنية المعتادة لتسليم برج مراقبة مخصص؟

1. الإجابة: عادةً ما يتم شحن أبراج المراقبة المخصصة خلال 30 يومًا بعد الدفع. تتراوح قدرة التصنيع من 2,000 إلى 3,000 طن متري شهريًا، مما يضمن إنتاجًا فعالًا حتى للطلبات الكبيرة.

س2: ما هو أقصى ارتفاع متاح لبرج مراقبة مخصص؟

1. ج: يمكن تخصيص الارتفاعات من 6 أمتار إلى أكثر من 50 مترًا. بالنسبة للتطبيقات المتخصصة، يمكن إنشاء أبراج تتجاوز 100 متر، رغم أن ذلك يتطلب أعمالًا هندسية وأساسات أكثر بكثير.

س3: ما سعة التحميل التي يمكن لبرج المراقبة المخصص دعمها؟

1. ج: تتراوح سعة التحميل من 300 كجم لأنظمة الكاميرات خفيفة الوزن إلى أكثر من 3,000 كجم لأنظمة المراقبة الثقيلة المزودة بأفراد. تعتمد السعة المحددة على الارتفاع وتكوين المنصة وظروف الرياح في الموقع.

س4: ما هي الحماية من التآكل المقدمة؟

1. ج: تُجلف الأبراج بالغمس الساخن وفقًا لمعيار ASTM A123 مع سماكة طلاء زنك تتراوح بين 85 و100 ميكرومتر. يوفر ذلك حماية من التآكل لمدة 30 إلى 50 عامًا دون صيانة في معظم البيئات.

س5: هل يمكن تفكيك البرج ونقله إلى موقع آخر؟

1. ج: نعم. تسمح التصاميم المعيارية ذات الوصلات المثبتة بالمسامير بالتفكيك والنقل بسهولة. ويُعد ذلك ذا قيمة خاصة للتركيبات المؤقتة ومواقع البناء وتطبيقات أمن الفعاليات.

س6: ما معايير التصميم التي تتوافق معها الأبراج المخصصة؟

1. ج: تُهندس الأبراج لتتوافق مع معايير الهياكل TIA-222-H/F/G ومعايير اللحام AWS D1.1 ومعايير الجلفنة ISO 1461 أو ASTM A123.

س7: هل يمكنني تخصيص تكوين المنصة؟

1. ج: نعم. تشمل خيارات المنصة الطوابق المفردة والتكوينات متعددة المستويات والكبائن المغلقة وطرق الوصول المخصصة (السلالم أو الدرجات). يمكن تخصيص حجم المنصة من 4 × 4 قدم إلى 18 × 18 قدم أو أكبر.

س8: ما درجات الفولاذ المتاحة؟

1. ج: تشمل الدرجات الشائعة Q235B/A36 (الفولاذ الإنشائي القياسي)، وQ345B/A572 Gr50 (الفولاذ منخفض السبائك عالي المقاومة)، وS355JR/S355J0/S355J2 (المكافئات الأوروبية ذات مقاومات تأثير متفاوتة).

س9: هل يمكن طلاء البرج بألوان مخصصة؟

1. ج: نعم. تشمل خيارات معالجة السطح الجلفنة بالغمس الساخن أو الطلاء، مع إمكانية تخصيص اللون وفقًا لمتطلبات العميل.

س10: ما اختبارات الجودة التي يتم إجراؤها؟

1. ج: يجري المصنعون اختبارات الشد والتحليل العنصري واختبار الصدمات (شاربي) واختبارات الانحناء البارد واختبارات Preece (تجانس الجلفنة) واختبارات الطرق (التصاق الطلاء) للتحقق من الجودة.

الخاتمة

أبراج الحراسة للمراقبة ليست منتجات جاهزة من الرفوف، بل هي حلول هندسية مصممة لتلبية المتطلبات المحددة لكل تطبيق أمني أو مراقبة أو رصد. بدءًا من الارتفاعات التي تتراوح بين 6 و50 مترًا أو أكثر، إلى تخطيطات المنصات التي تستوعب مراقبين منفردين أو مراكز قيادة متعددة المستويات، وصولًا إلى سعات التحميل التي تتدرج من أنظمة الكاميرات خفيفة الوزن إلى أنظمة المراقبة المتكاملة الثقيلة، توفر التصنيع الحديث ما تتطلبه كل مهمة.

تضمن الجلفنة بالغمس الساخن وفقًا لمعيار ASTM A123 أن هذه الهياكل المصممة هندسيًا خصيصًا ستبقى لعقود — من 30 إلى 50 عامًا — دون صيانة، حتى في أقسى البيئات الساحلية أو الصناعية أو النائية. ومع التصنيع الحاصل على شهادة ISO، و23 براءة اختراع دولية، وسجل تصدير إلى أكثر من 100 دولة، تُظهر شركات مصنعة مثل Qingdao Altai Tower أن التخصيص ليس ممكنًا فقط، بل أصبح المعيار الجديد.

سواء كنت تؤمّن محطة طاقة أو تراقب ميناءً أو تقوم بدوريات على حدود أو تحمي محيط سجن، فإن البرج المناسب هو المصمم وفقًا لمتطلباتك الخاصة. ومع البناء الحديث المعياري من الفولاذ المجلفن، يمكن تصميم ذلك البرج وتصنيعه وتسليمه بسرعة أكبر من أي وقت مضى.

هل أنت مستعد لتخصيص برج المراقبة الخاص بك لتطبيقك الأمني المحدد؟ تواصل مع فريق الهندسة في Qingdao Altai Tower اليوم للحصول على تقييم للموقع وتصميم مخصص وعرض تفصيلي.
