البرج الأحادي القائم مقابل البرج الشبكي: تحليل التكلفة والفائدة لهياكل دعم الرادار

إجابة سريعة

بالنسبة لهياكل دعم الرادار، توفر الأبراج الأحادية تركيبًا أسرع، وبصمة أصغر، وجماليات فائقة—وهي مثالية للمواقع الحضرية والارتفاعات التي تصل إلى 40–50 مترًا. توفر أبراج الشبك قدرة تحميل أعلى، وإمكانية ارتفاع أكبر (تتجاوز 100 متر)، وتكاليف مواد أقل بنسبة 20–30%—مما يجعلها الخيار المفضل لمصفوفات الرادار الثقيلة، والمواقع متعددة المشغلين، وعمليات النشر الريفية أو الساحلية حيث يكون التأثير البصري أقل تقييدًا. لا يوجد خيار "أفضل" بشكل عام—بل يوجد فقط الخيار الأكثر ملاءمة اقتصاديًا وتقنيًا لظروف موقعك المحددة، ومتطلبات الارتفاع، وقيود الميزانية.

أهم النقاط المستخلصة

1. تكاليف المواد: تستخدم أبراج الشبك 20–30% أقل من الفولاذ مقارنةً بالأبراج الأحادية ذات الارتفاع وقدرة التحميل المكافئين، مما يقلل بشكل كبير من نفقات المواد الخام

2. النقل: تُشحن مكونات أبراج الشبك في حزم مدمجة قابلة للتكديس—ولا تتطلب تصاريح خاصة؛ بينما تتطلب الأبراج الأحادية غالبًا تصاريح للحمولات كبيرة الحجم ومرافقة

3. الأساسات: تتطلب الأبراج الأحادية أساسات أكبر وأكثر تكلفة بسبب الأحمال المركزة؛ بينما توزع أبراج الشبك الأحمال عبر أرجل متعددة، مما يقلل تعقيد الأساسات وتكلفتها

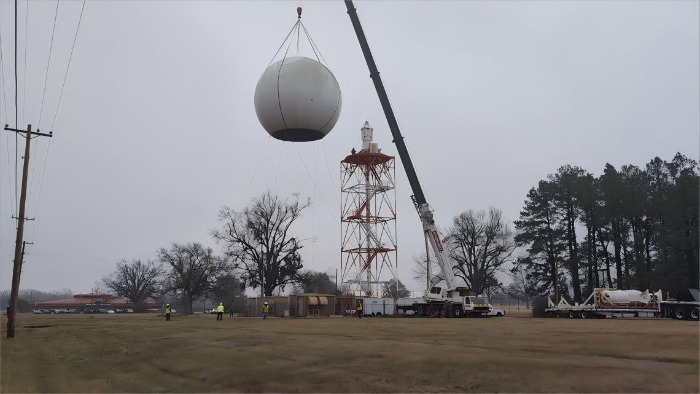

4. سرعة التركيب: تُقام الأبراج الأحادية بشكل أسرع (برفعة أو بضع رفعات بالرافعة)؛ بينما تستغرق أبراج الشبك وقتًا أطول لكنها تتطلب معدات رفع ثقيلة أقل

5. حد الارتفاع: تقتصر الأبراج الأحادية عادةً على 40–50 مترًا؛ بينما يمكن لأبراج الشبك أن تتجاوز 100–300 متر

6. قدرة التحميل: تدعم أبراج الشبك أحمال معدات أثقل—وهو أمر بالغ الأهمية لمواقع الرادار متعددة المشغلين ومصفوفات الهوائيات الكبيرة

7. الأداء في الرياح: تُظهر أبراج الشبكانحرافًا أقل تحت أحمال الرياح الشديدة مقارنةً بالأبراج الأحادية

التمييز الأساسي: الجماليات مقابل القدرة الخام

بأبسط صورة، يبدأ الاختيار بين البرج الأحادي وبرج الشبك غالبًا بمقايضة أساسية:

يتجاوز القرار بسرعة الجماليات إلى تحليل صارم للتكاليف والقدرات.

إجمالي تكلفة الملكية: تحليل من خمسة عوامل

1. تكاليف المواد والتصنيع

وجدت دراسة تقارن تكاليف التصنيع أن برجًا فولاذيًا أحادي القطب كان أغلى بنسبة 79.20% من حيث التصنيع مقارنة ببرج شبكي ذي قدرة مكافئة. بينما تتحمل الأبراج الشبكية تكاليف عمالة أعلى في الموقع للتجميع، فإن التوفير في المواد كبير.

2. النقل والخدمات اللوجستية

بالنسبة لمشاريع الرادار في المواقع النائية، يمكن أن تكون ميزة الأبراج الشبكية في الخدمات اللوجستية حاسمة. يمكن نقل مكونات الأبراج الشبكية بواسطة شاحنات قياسية دون تصاريح الحمولات كبيرة الحجم التي تتطلبها الأبراج أحادية القطب غالبًا.

3. التركيب والأساسات

يُعد فرق تكلفة الأساس مهمًا بشكل خاص لمواقع الرادار في ظروف التربة الصعبة. يتطلب الحمل المركز للعمود الأحادي قاعدة خرسانية ضخمة لمقاومة عزوم الانقلاب، بينما يؤدي توزيع الحمل عبر أرجل متعددة في البرج الشبكي إلى أساسات أصغر وأكثر فعالية من حيث التكلفة.

4. اعتبارات الأرض وتقسيم المناطق

بالنسبة لتركيبات الرادار في البيئات الحضرية أو المتنزهات الوطنية أو المناطق الحساسة جماليًا، يمكن أن تؤدي المساحة الصغيرة للعمود الأحادي وإمكانية تمويهه إلى تسريع الموافقة على تقسيم المناطق بشكل كبير.

5. الصيانة والعمر الافتراضي

كلا نوعي الأبراج، عند جلفنتهما بالغمس الساخن وفقًا للمعيار ASTM A123، يوفران30–50 عامًا من عمر الخدمة. ومع ذلك، توفر نمطية البرج الشبكي ميزة مميزة: إذا تعرض أحد العناصر للتلف أو التآكل، يمكن استبداله في الموقع دون التأثير على الهيكل بأكمله.

مقارنة الهيكل والأداء

بالنسبة لتطبيقات الرادار حيث تكون دقة محاذاة الهوائي أمرًا بالغ الأهمية، فإن انخفاض انحراف البرج الشبكي تحت أحمال الرياح يمثل ميزة كبيرة. وجدت دراسة أن الأبراج الشبكية أظهرت أقصى ميلان قدره 0.4784 درجة تحت أحمال الرياح الحرجة، مقارنةً بـ 0.5806 درجة للأبراج الأحادية في الظروف نفسها.

دليل الاختيار: مطابقة الهيكل مع مشروعك

دراسة حالة: حلول دعم رادار برج Qingdao Altai

شركة Qingdao Altai Tower المحدودة هي شركة مصنعة متخصصة لأبراج الاتصالات وأبراج الطاقة وملحقات الأبراج، تأسست عام 2003. تتخصص الشركة في تصميم وتصنيع وتركيب الأبراج الفولاذية وهياكل الاتصالات، مع تصدير المنتجات إلى أكثر من 100 دولة ومنطقة.

قدرات التصنيع

1. القدرة الإنتاجية: 2,000–3,000 طن متري شهريًا

2. المعدات: آلة ثني هيدروليكية CNC بقدرة 4000 طن للمكونات عالية القوة والدقة العالية

3. الجلفنة: ورشة داخلية مزودة بمعدات إيطالية، مع الالتزام الصارم بمعيار ASTM A123

4. مدة التسليم: 30 يومًا بعد الدفع

5. الشهادات: ISO9001، ISO14001، ISO45001

خط منتجات أبراج الرادار

معايير الجودة

تتوافق هياكل دعم الرادار من Qingdao Altai Tower مع:

1. ANSI/TIA-222-H/F/G: المعايير الهيكلية لهياكل دعم الهوائيات

2. ASTM A123: مواصفات الجلفنة بالغمس الساخن

3. AWS D1.1: معايير اللحام

4. ISO 1461: معايير الجلفنة

الأسئلة الشائعة

س1: أي نوع من الأبراج أكثر فعالية من حيث التكلفة لتطبيقات الرادار؟

1. ج: يعتمد ذلك على الارتفاع وظروف الموقع. بالنسبة للارتفاعات التي تقل عن 40 مترًا في المناطق الحضرية، توفر الأبراج أحادية القطب تركيبًا أسرع وموافقة أسهل على تقسيم المناطق، مما يعوض غالبًا تكلفتها الأعلى من حيث المواد. بالنسبة للارتفاعات التي تزيد عن 60 مترًا أو أحمال الرادار الثقيلة، تكون الأبراج الشبكية أكثر فعالية من حيث التكلفة بشكل ملحوظ بسبب انخفاض تكاليف المواد (فولاذ أقل بنسبة 20–30%) والأساسات الأبسط.

س2: ما هو الحد الأقصى للارتفاع لكل نوع من الأبراج؟

1. ج: تقتصر الأبراج أحادية القطب عادةً على 40–60 مترًا بسبب القيود الهيكلية. يمكن للأبراج الشبكية أن تتجاوز 100–300 متر، مما يجعلها الخيار العملي الوحيد لتركيبات الرادار العالية.

س3: كيف تؤثر أحمال الرياح على كل نوع من الأبراج بشكل مختلف؟

1. ج: تعمل الأبراج أحادية القطب كهيكل صلب، فتلتقط المزيد من الرياح وتتطلب أساسات أقوى. تتميز الأبراج الشبكية بتصميم مفتوح يسمح بمرور الرياح من خلالها، مما يقلل حمل الرياح ويعزز الاستقرار في المناطق ذات الرياح القوية. كما تُظهر الأبراج الشبكية انحرافًا أقل في ظروف الرياح الشديدة.

س4: أي نوع من الأبراج أسهل في النقل إلى المواقع النائية؟

1. ج: الأبراج الشبكية أسهل بكثير في النقل. تُشحن المكونات في حزم مدمجة قابلة للتكديس وتتطلبلا توجد تصاريح خاصةتتطلب الأبراج الأحادية غالبًا تصاريح للأحمال كبيرة الحجم، ومرافقة، ومقطورات متخصصة، خاصة للهياكل الأطول.

السؤال 5: كيف تقارن تكلفة الأساسات بين النوعين؟

1. الإجابة: تتطلب الأبراج الأحادية أساسات أكبر وأكثر تدعيمًا بسبب الأحمال المركزة. أما الأبراج الشبكية فتوزع الأحمال عبر أرجل متعددة، مما يؤدي إلى أساسات أصغر وأبسط وأكثر فعالية من حيث التكلفة—وهو توفير كبير، لا سيما في ظروف التربة الضعيفة.

السؤال 6: أي نوع من الأبراج أفضل لمواقع الرادار متعددة المشغلين؟

1. الإجابة: تُفضَّل الأبراج الشبكية للمواقع متعددة المشغلين بسبب قدرتها الأعلى على تحمل الأحمالوقدرتها على دعم هوائيات متعددة ومعدات ثقيلة. تتمتع الأبراج الأحادية بقدرة محدودة على تحمل الأحمال وقد لا تستوعب معدات مشغلين متعددين.

السؤال 7: هل يمكن تمويه الأبراج الأحادية للمناطق الحساسة جماليًا؟

1. الإجابة: نعم. يمكن بسهولة إخفاء الأبراج الأحادية على هيئة أشجار أو أعمدة أعلام أو أعمدة إنارة للشوارع، مما يجعلها مثالية للمناطق الحضرية أو السكنية أو ذات المناظر الطبيعية. تتمتع الأبراج الشبكية بمظهر صناعي يصعب إخفاؤه.

السؤال 8: ما مدة الخدمة النموذجية لكل نوع من الأبراج؟

1. الإجابة: يوفر كلا النوعين من الأبراج، عند جلفنتهما بالغمس الساخن وفقًا للمعيار ASTM A123، عمر خدمة يتراوح بين 30 و50 عامًا. توفر الأبراج الشبكية سهولة أكبر في الإصلاح—إذ يمكن استبدال العناصر الفردية في الموقع دون التأثير على الهيكل بأكمله.

السؤال 9: أي نوع من الأبراج يتم تركيبه بشكل أسرع؟

1. الإجابة: تُركَّب الأبراج الأحادية بشكل أسرع—حيث تُقام عادةً بواسطة رفعة رافعة واحدة أو بضع رفعات فقط. تتطلب الأبراج الشبكية مزيدًا من العمل في الموقع لتجميع المقاطع بالمسامير، مما يطيل وقت التركيب.

السؤال 10: كيف أختار البرج المناسب لمشروع الرادار الخاص بي؟

1. الإجابة: ضع في الاعتبار هذه العوامل الرئيسية: الارتفاع المطلوب، وحمولة المعدات، وموقع التركيب (حضري مقابل ريفي)، والميزانية، ومتطلبات تقسيم المناطق، والجدول الزمني. استخدم دليل الاختيار أعلاه كنقطة بداية، واستشر مهندس أبراج خبيرًا للحصول على توصيات خاصة بالموقع.

الخاتمة

إن الاختيار بين البرج الأحادي والبرج الشبكي لهياكل دعم الرادار لا يتعلق بالعثور على خيار "أفضل" بشكل مطلق—بل يتعلق بتحديد الحل الأكثر ملاءمة من الناحيتين الاقتصادية والفنية لظروف مشروعك المحددة.

اختر برجًا أحاديًاعندما يكون التأثير البصري، والمساحة الصغيرة المطلوبة، والتنفيذ السريع هي العوامل الرئيسية، وتكون ميزانية المشروع قادرة على تحمل التكلفة الإضافية المرتبطة به. إنه الحل للمواقع الحساسة والمقيدة.

اختر برجًا شبكيًاعندما يكون تعظيم القيمة، أو تحقيق ارتفاعات كبيرة جدًا، أو دعم الأحمال الثقيلة هو الأولوية القصوى. إنه الحل العملي الذي لا يُضاهى للأداء الخام وأقل تكلفة إجمالية في البيئات المتساهلة.

من خلال تجاوز مجرد السعر الأولي وإجراء تحليل شامل للتكلفة والفائدة عبر دورة حياة الهيكل بأكملها—المواد، والنقل، والأساسات، والتركيب، والصيانة—يمكن لمديري المشاريع اتخاذ اختيار واثق قائم على البيانات يضمن نجاح المشروع على المدى الطويل والموثوقية التشغيلية.

هل أنت مستعد لاختيار هيكل دعم الرادار الأمثل لمشروعك؟ تواصل مع فريق الهندسة في Qingdao Altai Tower اليوم للحصول على تحليل خاص بالموقع للتكلفة والفائدة وتصميم برج مخصص.
