الاهتزاز هو العدو الخفي لدقة الرادار. بالنسبة لبرج دعم الرادار، فإن الاهتزاز الهيكلي—سواء كان ناتجاً عن الرياح، أو الهوائي الدوار، أو الرنين الميكانيكي—يتسبب في أخطاء التوجيه، وتشوهات الطور، وعدم محاذاة الشعاع. ونظراً لأن الرادار يعتمد على موجات كهرومغناطيسية دقيقة التوقيت، فإن حتى التذبذبات الهيكلية الدقيقة يمكن أن تسبب ضبابية في صور الأهداف، وتقلل من دقة التتبع، وتجعل البيانات غير موثوقة. ولمواجهة ذلك، يتم تصميم أبراج الرادار بصلابة هيكلية استثنائية للحفاظ على تردد طبيعي عالٍ، مما يضمن بقاء أنماط اهتزاز البرج بعيدة تماماً عن الترددات التشغيلية لمعدات الرادار وأحمال الرياح البيئية.

· الاهتزاز يقلل من جودة البيانات، وليس الهيكل فقط: على عكس أبراج الاتصالات حيث تؤثر الحركة فقط على التغطية، فإن اهتزاز برج الرادار يسبب أخطاءً في الطور وعدم دقة في التوجيه مما يؤدي إلى تلف بيانات الرادار نفسها.
· الرنين هو التهديد الأكبر: إذا تطابق التردد الطبيعي للبرج مع التردد الناتج عن الهوائي الدوار أو عن انفصال دوامات الرياح، فيمكن للهيكل أن يضخم الاهتزازات بشكل لا يمكن التحكم فيه.
· الصلابة هي خط الدفاع الأول: زيادة الصلابة الهيكلية (k) تؤدي إلى رفع التردد الطبيعي، مما يبعده عن الترددات القسرية ويمنع حدوث الرنين.
· الرياح والدوران هما المصدران الرئيسيَان: تنشئ قاعدة الرادار الدوارة أحمالاً دورية (عادةً بين 0.1–0.5 هرتز)، بينما تتسبب الرياح المارة بالبرج وقبة الرادار في اهتزازات ناتجة عن الدوامات (VIV).
· أنظمة الوصول لها أهميتها: يجب دمج السلالم، والمنصات، وحوامل الكابلات في التصميم الهيكلي؛ وإلا فقد تتسبب في مرونة محلية تؤدي إلى خفض التردد الطبيعي للبرج.
من الذي يبحث عن هذه المعلومات؟
| نوع المستخدم | الهدف الرئيسي | المخاوف الرئيسية |
|---|---|---|
| مهندسو الرادار | فهم كيفية تأثير الاهتزاز الهيكلي على أداء الرادار | أخطاء الطور، تشوه الشعاع، متطلبات التردد الطبيعي |
| المهندسون الإنشائيون | تعلم كيفية تصميم الأبراج لتقليل الاهتزاز إلى الحد الأدنى | تحسين الصلابة، التخميد، التحليل الديناميكي |
| المشتريات / مديرو المشاريع | تقييم سبب كلفة أبراج الرادار المرتفعة مقارنة بالأبراج القياسية | تكلفة الصلابة، المتطلبات الهندسية المتخصصة |
| مخططو الصيانة | تحديد علامات مشكلات الاهتزاز الهيكلي | شقوق الإجهاد، ارتخاء البراغي، انحراف محاذاة الهوائي |
ملخص هدف البحث: يبحث المستخدمون عن شرح واضح لفيزياء الاهتزاز في أبراج الرادار والحلول الهندسية المطلوبة للتحكم فيه. ويريدون فهم الصلة المباشرة بين الصلابة الهيكلية والاهتزاز ودقة نظام الرادار.
1. كيف يؤثر الاهتزاز تحديدًا على أداء الرادار؟
2. ما الفرق بين الرنين الهيكلي والتأرجح الطبيعي الناجم عن الرياح؟
3. ما هو التردد الطبيعي، ولماذا يُعد أمرًا بالغ الأهمية لأبراج الرادار؟
4. كيف يتسبب هوائي الرادار الدوار في اهتزاز البرج؟
5. هل يمكن أن يؤدي الاهتزاز إلى انهيار إنشائي؟
6. ما هي التقنيات التصميمية المستخدمة لزيادة الصلابة وتقليل الاهتزاز؟
7. كيف تُستخدم المخمدات في أبراج الرادار؟
8. كيف يؤثر الاهتزاز على صيانة معدات الرادار وعمرها الافتراضي؟
تعريف التردد الطبيعي، وتردد القوة المؤثرة، والرنين.
أخطاء التوجيه، وفقدان الاتساق الطوري، وتشوه الصورة.
أحمال الهوائي الدوار، والرياح (انفصال الدوامات)، والاهتزاز الميكانيكي.
لماذا يُعد تعظيم الصلابة هو الحل الأساسي.
التحسين الإنشائي، وأنظمة التخميد، وتكامل أنظمة الوصول.
المعايير الهندسيّة وإمكانيات التصنيع في العالم الحقيقي.
الأسئلة الشائعة وإجاباتها.
لفهم كيفية تأثير الاهتزاز على برج الرادار، يجب علينا أولاً النظر في الفيزياء الأساسية لديناميكيات الهياكل. يمتلك كل هيكل ترددًا طبيعيًا—وهو المعدل الذي يهتز به بشكل طبيعي عند اضطرابه، تمامًا مثل الشوكة الرنانة.
التردد الطبيعي (fn) للهيكل يُحدد عن طريق صلابته (k) وكتلته (m):
لزيادة التردد الطبيعي (وبالتالي زيادة الاستقرار)، يجب على المهندسين إما زيادة الصلابة أو تقليل الكتلة. بالنسبة لأبراج الرادار، التي يجب أن تحمل معدات ثقيلة، فإن زيادة الصلابة الهيكلية هي الاستراتيجية الأساسية.
يحدث الرنين عندما تتطابق قوة خارجية (تردد القسْر) مع التردد الطبيعي للمنشأ. عندما يحدث هذا، يمتص المنشأ الطاقة مع كل دورة، مما يتسبب في تضخيم الاهتزازات بشكل كبير. في برج الرادار، يمكن أن يؤدي هذا إلى تأرجح عنيف وإرهاق هيكلي سريع.

تعمل أنظمة الرادار عن طريق إرسال موجات راديوية محدودة التوقيت بدقة وتحليل الصدى العائد. يجب أن يكون الهوائي ذا اتجاه توجيه دقيق ومعروف لتحديد مواقع الأهداف بدقة.
· أخطاء التوجيه:إذا تذبذب البرج في الرياح، فإن الهوائي يشير إلى مكان آخر غير المكان الذي يعتقد نظام الرادار أنه يشير إليه. إن انحرافاً بمقدار 0.075 درجة فقط يمكن أن يترجم إلى خطأ في الموقع كبير على مسافة 100 كيلومتر.
· تشوهات الطور: يتسبب الاهتزاز في تحرك الهوائي بين وقت إرسال الإشارة ووقت تلقي الصدى. يؤدي هذا التحرك إلى حدوث أخطاء في إزاحة دوبلر وعدم اتساق في الطور، مما يؤدي إلى تشويش صورة الرادار وتقليل الدقة.
· عدم محاذاة الشعاع:في الأنظمة ذات المصفوفة المرحلية أو متعددة الهوائيات، يمكن للحركة النسبية بين عناصر الهوائي أن تشوه نمط تشكيل الحزم، مما يخلق نقاط عمياء أو أهدافاً كاذبة.
ما الذي يجعل برج الرادار يهتز بالفعل؟ هناك ثلاثة مصادر رئيسية:
· أحمال الهوائي الدوار: تدور قاعدة الرادار بشكل مستمر (غالبًا بمعدل 4-6 دورات في الدقيقة). أي خلل طفيف في الهوائي الثقيل والقاعدة يخلق قوة طرد مركزي دورية تنتقل مباشرة إلى هيكل البرج.
· الرياح وفصل الدوامات: عندما تهب الرياح عبر البرج والقببة الرادارية الكبيرة، فإنها تولد دوامات متناوبة (انفصال الدوامات). إذا كان تردد هذه الدوامات مطابِقاً للتردد الطبيعي للبرج، فإنه يؤدي إلى حدوث اهتزاز مستحث بالدوامات (VIV)، مما يتسبب في تمايل البرج جانبياً.
· المعدات الميكانيكية: يمكن للمحركات والضواغط وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) الموجودة داخل ملجأ المعدات أو القاعدة نقل اهتزازات عالية التردد عبر الهيكل الفولاذي.

تعد العلاقة بين الصلابة والاهتزاز حجر الأساس في تصميم أبراج الرادار. إن الهيكل الصلب يقاوم التشوه، مما يعني أن تردده الطبيعي مرتفع. ومن خلال ضمان أن يكون التردد الطبيعي أعلى بكثير من ترددات القوى المؤثرة (الدوران والرياح)، يتجنب البرج حدوث الرنين.
على سبيل المثال، إذا كان هوائي الرادار يدور بتردد 0.1 هرتز، فيجب تصميم البرج بتردد طبيعي أعلى بكثير (مثل ≥ 1.0 هرتز) لضمان هامش فصل آمن. يتطلب تحقيق ذلك تصميماً هيكلياً قوياً، بما في ذلك أبعاد قاعدة أوسع، ومقاطع أرجل رئيسية أثقل، وأنماط تدعيم كثيفة.

لضمان الاستقرار والدقة، تستخدم أبراج الرادار عدة حلول هندسية:
· تحسين الشكل الإنشائي: إن استخدام تكوين شبكي ذو أربع أرجل بقاعدة عريضة يوفر صلابة التوائية وصلابة استثنائية. يتم تحسين نسب الاستدقة لتوزيع الكتلة والصلابة بكفاءة.

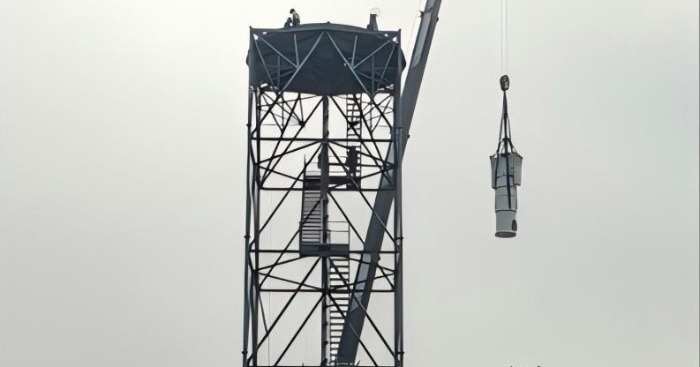

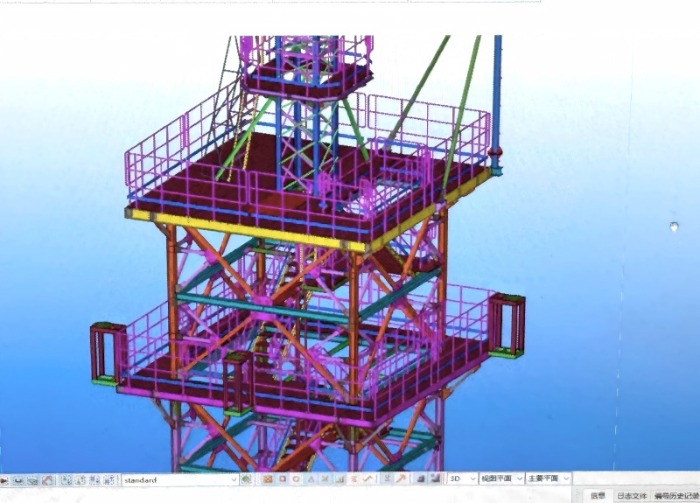

· المنصات المعززة: تم تصميم المنصات كحواجز صلبة (باستخدام دعامات تقاطعية ثقيلة) لنقل الأحمال الديناميكية الهائلة من قاعدة الرادار مباشرة إلى أرجل البرج الرئيسية دون انحناء محلي.
· مخمدات الكتلة الضبطية (TMDs): بالنسبة للأبراج العالية أو التطبيقات الحرجة، يمكن تثبيت مخمد كتلة ضبطي (TMD) بالقرب من الأعلى. هذا وزن هائل معلق على زنبركات يتأرجح خارج الطور مع البرج، مما يمتص الطاقة ويبددها على شكل حرارة، مما يخمد الاهتزازات بفعالية.
· دمج الوصول: يتم دمج السلالم وكابلات الأمان والمنصات في العقد الهيكلية الأساسية. إن إلحاق أنظمة وصول ثقيلة بالأعضاء الثانوية يمكن أن يخلق مرونة موضعية تغير الاستجابة الديناميكية للبرج.
شركة Qingdao Altai Tower Co., Ltd. هي شركة مصنعة محترفة لأبراج الاتصالات، والأبراج الكهربائية، وهياكل دعم الرادار المتخصصة، تأسست في عام 2003. يقوم الفريق الهندسي للشركة بتصميم أبراج الرادار مع التركيز القوي على الصلابة الديناميكية والتحكم في الاهتزازات.

القدرات الهندسية والتصنيعية:
· التحليل الديناميكي: تستخدم Altai Tower تحليل العناصر المحدودة (FEA) المتقدم لنمذجة الترددات الطبيعية للبرج، مما يضمن هامش فصل آمن عن تردد دوران الرادار.
· دقة التصنيع: تضمن عملية التثقيب والحفر باستخدام الحاسب الآلي (CNC) تفاوتًا قدره ±0.5 مم على فتحات المسامير. تقضي هذه الدقة على "الخلوص" أو الحركة في الوصلات المثبتة بمسامير، والتي يمكن أن تقلل من الصلابة الهيكلية وتُدخل اهتزازات غير خطية.
· صلابة المنصة: تقوم Altai Tower بتصميم منصات الرادار كحواجز صلبة مدعمة بالكامل، مما يمنع الانحراف المحلي تحت الأحمال الدورية الثقيلة لقاعدة الرادار.
مثال على التطبيق: برج دعم رادار بطول 30 مترًا

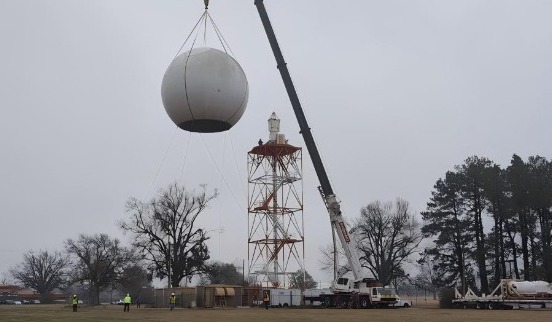

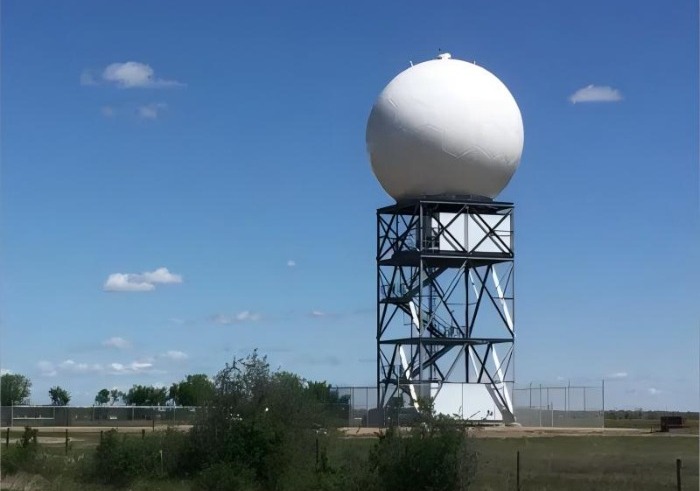

قامت Altai Tower مؤخرًا بتصنيع برج دعم رادار بطول 30 مترًا لمراقبة هجرة الآفات. عالج التصميم متطلبات الاهتزاز المتخصصة لنظام الرادار:
· تكوين شبكي عالي الصلابة: تم تحسين الهندسة الشبكية لتحقيق تردد طبيعي أعلى بكثير من ترددات القسر التشغيلية، مما يضمن دقة توجيه دقيقة.
· منصات الحواجز الصلبة: تم تدعيم منصة تركيب الرادار بشكل كبير ومدمجة في هيكل الساق الرئيسي للتعامل مع الوزن المركز وعزم الدوران لقاعدة الرادار.
· الوصول الآمن المتكامل: تم تركيب نظام كابلات عمودي لمنع السقوط على طول السلم لضمان الوصول الآمن للصيانة دون المساس بالصلابة الهيكلية.
ج: يتسبب الاهتزاز في تحرك هوائي الرادار أثناء الإرسال والاستقبال. وهذا يترتب عليه أخطاء في التوجيه (ينظر الرادار إلى المكان الخطأ) وأخطاء في الطور (يتم تشويه توقيت موجة الرادار)، مما يؤدي إلى تشويش صورة الرادار، وتقليل دقة الهدف، ويمكن أن يتسبب في فقدان النظام لتتبع الأجسام سريعة الحركة.
ج: تأرجح الرياح العادي هو انحراف بطيء وثابت ناجم عن ضغط الرياح المستمر. أما الرنين فهو تضخيم ديناميكي للحركة يحدث عندما يتطابق تردد هبات الرياح أو دوران الهوائي مع التردد الطبيعي للبرج. يسبب الرنين اهتزازًا عنيفًا ومستمرًا يمكن أن يؤدي بسرعة إلى تلف الهيكل وتدمير بيانات الرادار.
ج: التردد الطبيعي هو المعدل الذي يهتز به الهيكل بشكل طبيعي عند تعرضه للاضطراب. وهو أمر بالغ الأهمية لأبراج الرادار لأنه إذا تزامَن التردد الطبيعي مع تردد الهوائي الدوار أو دوامات الرياح المتساقطة، يحدث الرنين. يجب تصميم البرج بتردد طبيعي عالٍ بما يكفي لتجنب ذلك.
ج: تتميز قاعدة الرادار والهوائي الدواران بوزن هائل (يصل إلى 10,000 كجم). حتى الاختلال الطفيف في هذه الكتلة الدوارة يخلق قوة طرد مركزي تدفع بشكل جانبي ضد البرج. تنتقل هذه القوة الدورية مباشرة إلى الهيكل الفولاذي، لتكون بمثابة مصدر اهتزاز مستمر.
ج: نعم. يتسبب الاهتزاز المطول، وخاصة الرنين، في إرهاق سريع للأعضاء الفولاذية والوصلات المثبتة بمسامير. بمرور الوقت، يمكن أن يؤدي ذلك إلى تكوين تشققات في الفولاذ أو ارتخاء المسامير، مما قد ينتج عنه في النهاية فشل هيكلي كارثي إذا لم يتم معالجته.
ج: يستخدم المهندسون قواعد أبراج أوسع، وأقسام سيقان أساسية أثقل، وتدعيمًا قطريًا أكثر كثافة، وحواجز صلبة للمنصات. كما يضمنون أن أنظمة الوصول (السلالم، الكابلات) مدمجة هيكليًا ويقومون بإجراء تحليل ديناميكي للتحقق من الترددات الطبيعية.
ج: مخمدات الكتلة المُولّفة (TMDs) هي أتلار ضخمة معلقة بالقرب من قمة البرج على زنبركات ومخمدات هيدروليكية. عندما يتأرجح البرج، يتذبذب مخمد الكتلة المُولّفة خارج الطور، ممتصًا الطاقة الحركية ومشتتًا إياها على شكل حرارة، مما يقلل بالتالي من سعة الاهتزاز.
ج: تُجري Altai Tower تحليلًا ديناميكيًا صارمًا خلال مرحلة التصميم لضمان تجاوز التردد الطبيعي للبرج لترددات تشغيل الرادار. تم تصميم المنصات كحواجز صلبة، ويضمن التصنيع باستخدام الحاسب الآلي (CNC) تجميع البرج بدقة متناهية، مما يمنع الانحرافات الهيكلية التي قد تؤدي إلى أخطاء في التوجيه.
الاهتزاز هو القوة الخفية التي تحدد تصميم برج الرادار. بالنسبة لبرج دعم الرادار، الهدف النهائي ليس فقط الوقوف بقوة ضد الرياح، بل البقاء ساكنًا تمامًا. العلاقة بين الصلابة الهيكلية، والتردد الطبيعي، والتحكم في الاهتزازات هي التحدي الهيكلي الأساسي في بناء هذه الهياكل الدقيقة. من خلال فهم هذه الديناميكيات وتطبيق تقنيات هيكلية وتقنيات مخمدات متقدمة، يضمن المصنعون مثل Altai Tower أن أنظمة الرادار يمكنها العمل بالوضوح والدقة اللازمين لتأمين سماءنا ومراقبة بيئتنا.
هل أنت مستعد لنشر برج رادار يلبي المتطلبات الهيكلية والديناميكية الصارمة؟ اتصل بفريق الهندسة في Altai Tower اليوم للحصول على تصميم مخصص، وتحليل ديناميكي، ومقترح تفصيلي.
