أ برج دعم الرادار هو هيكل فولاذي متخصص مصمم لرفع ودعم معدات الرادار - بما في ذلك الهوائي الدوار، والمنصة، والقبة الواقية - على ارتفاع يوفر تغطية خط رؤية بدون عوائق. على عكس أبراج الاتصالات القياسية التي تحمل ببساطة هوائيات سلبية، يجب أن يوفر برج دعم الرادار منصة صلبة بشكل استثنائي. ونظراً لأن أنظمة الرادار تعتمد على موجات كهرومغناطيسية موقوتة بدقة للكشف عن الأشياء وتتبعها وتوصيفها، يجب أن يقلل هيكل الدعم من الانحراف والاهتزاز والتأرجح. حتى جزء من ألف من الدرجة من الحركة الهيكلية يمكن أن يشوه شعاع الرادار، مما يدخل أخطاء الطور ويقلل من دقة البيانات. لذلك، تُعرَّف أبراج الرادار بصلابتها، وترددها الطبيعي العالي، وحدود الانحراف الصارمة.
· معدات الرادار ثقيلة ونشطة: تتضمن مجموعة الرادار النموذجية قاعدة دوارة ثقيلة (تصل إلى 10 أطنان)، وهُوائي مكافئ كبير، وقبة واقية (تزن ما يصل إلى 4.2 طن).
· دقة البيانات هي المقياس الأساسي: يعطي برج الاتصالات الأولوية لمنطقة التغطية؛ بينما يعطي برج الرادار الأولوية لدقة التوجيه. يجب ألا يتداخل الهيكل مع الإشارات الكهرومغناطيسية.
· الصلابة العالية إجبارية: لتجنب الاقتران الرنيني مع الهوائي الدوار، تتطلب أبراج الرادار تردداً طبيعياً عالياً (عادةً ≥ 1 هرتز إلى ≥ 3 هرتز اعتماداً على التطبيق).
· حدود الانحراف صارمة: يجب أن يحافظ البرج على حدود انحراف زاوي صارمة تحت تأثير أحمال الرياح والجليد لمنع شعاع الرادار من الانحراف عن الهدف.
· المنصات عبارة عن حجابات هيكلية: يجب أن تعمل منصات الرادار كحجابات أفقية صلبة لتوزيع الأحمال المركزة والمساهمة في الصلابة التوائية الإجمالية للبرج.
من يبحث عن هذه المعلومات؟
| نوع المستخدم | النية الأساسية | الاهتمامات الرئيسية |
|---|---|---|
| مكاملوا أنظمة الاتصالات/الرادار | فهم المتطلبات الأساسية الهيكلية لنشر معدات الرادار | صلابة البرج، سعة الحمولة، التكامل مع قواعد الرادار |
| مديرو المشتريات | التمييز بين أبراج الرادار وأبراج الاتصالات القياسية | محركات التكلفة، معايير التصنيع المتخصصة، أوقات التسليم |
| المهندسون المدنيون/الإنشائيون | تعلم المتطلبات الديناميكية لهياكل الاستشعار الدقيقة | أهداف التردد الطبيعي، مخمد الاهتزاز، حدود الانحراف |
| مخططو الحكومة/الدفاع | تحديد البنية التحتية لمراقبة الحركة الجوية أو رصد الطقس | الامتثال لمعايير TIA-222 و ICAO، أمن الموقع |
ملخص نية البحث: يريد المستخدمون تعريفا واضحا لماهية برج دعم الرادار، والأهم من ذلك، لماذا لا يمكن استبداله ببساطة ببرج اتصالات قياسي.إنهم يبحثون عن الأسباب الهندسية الكامنة وراء التصميم المتخصص.
ما الذي يحمله برج دعم الرادار بالضبط؟ ما هي مكونات نظام الرادار؟
لماذا لا يمكنني ببساطة وضع رادار على عمود أحادي عادي للاتصالات؟
ما هي المتطلبات الهيكلية المحددة لبرج الرادار؟
كيف يؤثر الاهتزاز على أداء الرادار؟ وما المقصود بـ "الاقتران الرنان"؟
ما هو التردد الطبيعي الذي يحتاج برج الرادار إلى بلوغه؟
ما هو دور الغطاء الرادومي (radome)، وكيف يؤثر على البرج؟
ما هي المعايير التي تحكم تصميم أبراج الرادار؟
كيف تختلف منصات الصيانة على برج الرادار عن تلك الموجودة على برج الاتصالات؟
ما هو، والمعدات التي يحملها، ووظيفته الأساسية.
تفصيل القاعدة الدوارة، والهوائي المكافئ، والقبة الرادارية، وهيكل الشبكة الفولاذية/العمود الأحادي.
فيزياء الرادار ولماذا يؤدي الاهتزاز الهيكلي والانحراف والتردد الطبيعي المنخفض إلى تدهور جودة البيانات.
أهداف التردد الطبيعي، حدود الانحراف، وتحليل الأحمال الديناميكية.
مقارنة موجزة لأولويات التصميم.
معلمات الهندسة الواقعية وقدرات التصنيع.
الأسئلة والأجوبة الشائعة.
يعد برج دعم الرادار الحلقة الأساسية بين الأرض ومعدات الكهرومغناطيسية الحساسة التي ترصد أجواءنا وطقسنا حدودنا. ويتكون من نظامين متميزين ولكنهما مترابطان:
معدات الرادار: النظام النشط الذي يرسل ويستقبل الإشارات.
الهيكل الفولاذي الداعم: البنية التحتية السلبية التي تثبت المعدات في مكانها بدقة متناهية.

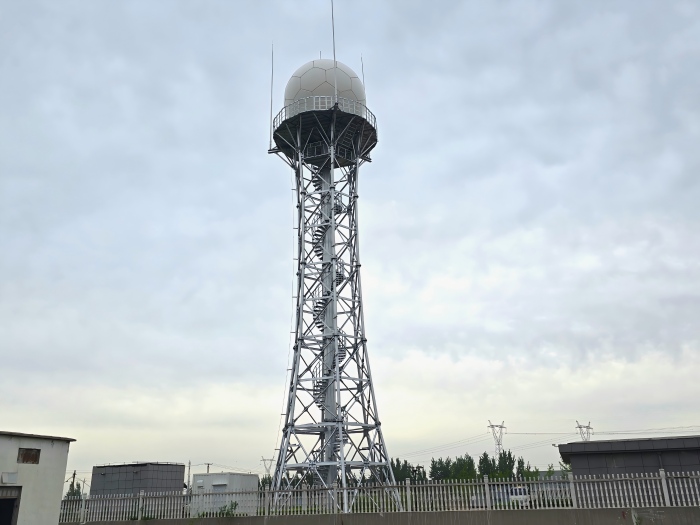

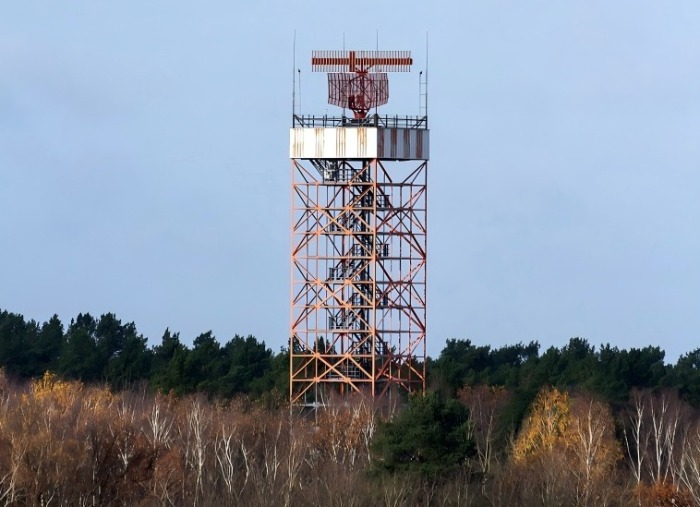

الهيكل الفولاذي عادة ما يتخذ شكل برج شبكي شديد التحمل (للارتفاعات التي تزيد عن 30 متراً والأحمال الثقيلة) أو أحادي القطب مقوى (للارتفاعات الأقصر أو المواقع المحدودة المساحة). بغض النظر عن التكوين، فإن المهمة الأساسية للبرج هي الحفاظ على توجيه هوائي الرادار بدقة إلى المكان المفترض أن يكون فيه، بغض النظر عن الرياح، أو الجليد، أو حركة الهوائي نفسه.
لفهم سبب تخصيص الهيكل بهذا الشكل، يجب فهم المعدات التي يحملها.
· القاعدة الدوارة (الأساس الدوار): هذا هو القلب الميكانيكي للرادار. يمكن أن يزن أكثر من 10,000 كجم. وهو يضم المحركات وحلقات الانزلاق التي تدوير الهوائي، وغالباً ما تكمل دورات متعددة في الدقيقة. وهذا يخلق حملاً ديناميكياً مستمراً على البرج.
· الهوائي (العاكس القطعي): الطبق الذي يركز موجات الراديو. يلتقط الرياح مثل الشراع ويضيف كتلة مركزة كبيرة في قمة البرج تماماً.

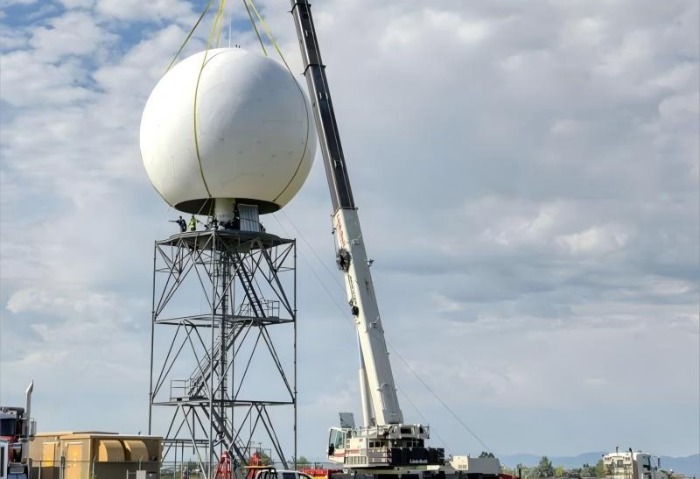

· قبة الرادار (Radome): قبة مقاومة للعوامل الجوية وتشف كترددات الراديو (غالباً ما يبلغ قطرها من 11 إلى 12 متراً) والتي تحمي الهوائي من الرياح، والجليد، والمطر. وحدها قبة الرادار القياسية يمكن أن تزن من 3,500 كجم إلى 4,200 كجم وتضيف مساحة سطح هائلة لأحمال الرياح.
· الهيكل الفولاذي: البرج، والمنصة، والأساسية. يجب أن ينقل عزوم الانقلاب الهائلة الناتجة عن حمل الرياح على قبة الرادار (الرادوم) إلى الأرض.
إذا قمت بتثبيت رادار على برج اتصالات قياسي، فمن المرجح ألا يلبي الرادار مواصفات أداءه. وإليك السبب:
1. ضرورة الصلابة (الاهتزاز)
لكل هيكل تردد طبيعي - وهو المعدل الذي يميل عنده بشكل طبيعي للتأرجح أو الاهتزاز. إذا دار هوائي الرادار بتردد يتطابق مع التردد الطبيعي للبرج، تحدث الرنين. سيبدأ البرج في التأرجح بشكل خارج عن السيطرة، مما يضخم الحركة.
حتى بدون حدوث الرنين، فإن البرج المرن يدرج أخطاء طورية. يرسل الرادار موجة ويتوقع عودة الصدى إلى نقطة محددة. إذا كان البرج يهتز، يتحرك الهوائي بين الإرسال والاستقبال، مما يؤدي إلى تشويه الصورة.
2. حدود الانحراف الصارمة
عندما تهب الرياح على قبة الرادار، يميل البرج. وفي حين أن برج الاتصالات قد يتحمل بضع درجات من الانحراف في الأعلى، فإن برج الرادار لا يمكنه ذلك. يمكن أن يؤدي انحراف بمقدار 0.075 درجة فقط إلى أخطاء توجيه غير مقبولة. يجب أن يكون البرج صلباً بشكل استثنائي (تردد طبيعي عالٍ) للحفاظ على دقة خط الرؤية.
3. الأحمال الديناميكية
يحمل برج الاتصالات هوائيات ثابتة وخاملة. أما برج الرادار فيحمل آلة ضخمة دوارة. يتطلب التحميل الدوري الناتج عن دوران القاعدة تحليل الهيكل الفولاذي بحثاً عن الإجهاد والتضخيم الديناميكي.
لتلبية هذه المتطلبات، يتم هندسة أبراج دعم الرادار بمعايير محددة:
· تردد طبيعي عالٍ: يجب أن يكون للبرج تردد طبيعي مفصول بأمان عن تردد دوران الهوائي وتوافقياته. غالباً ما تتطلب معايير الصناعة ترددًا طبيعيًا يبلغ ≥ 1 هرتز (لرادار الطقس) أو ≥ 3 هرتز (لرادار مراقبة الحركة الجوية الدقيق).

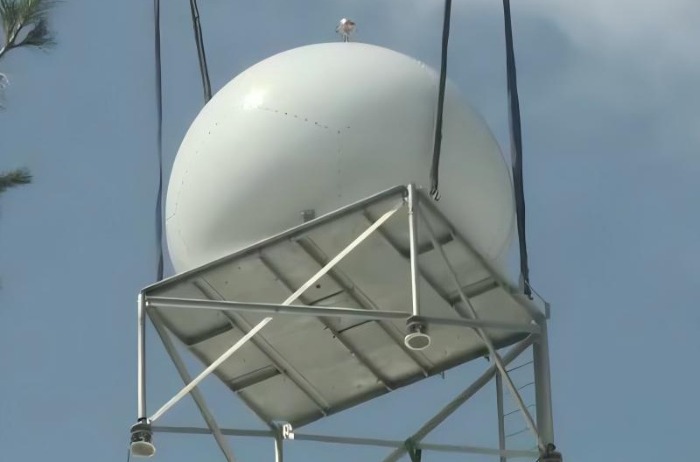

· منصات صلبة: يجب تصميم منصات الرادار كأغشية صلبة. وهي مدعمة بشدة بعوارض متقاطعة لمنع الانثناء المحلي ولتوزيع الحمل المركز الهائل لقاعدة الرادار في أرجل البرج الرئيسية.
· تصميم متقدم للأساسات: يتطلب عزم الانقلاب الهائل الناتج عن حمل الرياح على قبة الرادار أساسات ضخمة. قد يتطلب برج الرادار النموذجي أساسات خازوقية عميقة (على سبيل المثال، 24 خازوقاً، بقطر 1.2 متر، وبعمق 28 متراً) لمقاومة الميلان.
· الوصول للصيانة: يجب دمج سلالم الوصول وكابلات الأمان في التصميم الإنشائي دون إدخال مرونة محلية قد تخفض التردد الطبيعي للبرج.
| معيار التصميم | برج الاتصالات | برج دعم الرادار |
|---|---|---|
| الهدف الأساسي | تغطية الإشارة | دقة البيانات (دقة التوجيه) |
| نوع المعدات | هوائيات خاملة | قاعدة دوارة نشطة + قبة رادار ثقيلة |
| وزن المعدات | 1,000 – 2,000 كجم (موزعة) | 10,000 – 15,000+ كجم (مركزة) |
| الأحمال الديناميكية | مهملة | عالية (دوران مستمر) |
| التردد الطبيعي | ليس قيداً أساسياً | تردد عالٍ إلزامي (≥ 1 هرتز) |
| تصميم المنصة | حلقة تثبيت الهوائي | حجاب حاجز إنشائي صلب |
شركة Qingdao Altai Tower Co., Ltd.هي شركة مصنعة محترفة لأبراج الاتصالات، وأبراج الطاقة، وهياكل دعم الرادار المتخصصة، وقد تأسست في عام 2003. يقوم فريق الهندسة في الشركة بتصميم أبراج رادار تلتزم بدقة المتطلبات الديناميكية لمعدات الرادار التي تدعمها.
قدرات الهندسة والتصنيع:
· معايير التصميم: ANSI/TIA-222-H/F/G, GB 50135، والتحليل الديناميكي المخصص.
· الطاقة الإنتاجية: 3,000 طن متري شهريًا، مما يضمن التسليم السريع لمشاريع البنية التحتية الضخمة.
· دقة التصنيع: يضمن الثقب والتثقيب باستخدام التحكم الرقمي بالحاسوب (CNC) التسامح بمقدار ±0.5 مم في ثقوب البراغي، وهو أمر بالغ الأهمية للتجميع الدقيق لمنصات الرادار المقواة.
· الجلفنة: تضمن الجلفنة بالتغبيس الساخن داخل المنشأة وفقًا لمعيار ASTM A123 عمرًا افتراضيًا يزيد عن 30 عامًا في البيئات القاسية المكشوفة.
مثال على التطبيق: برج دعم رادار بارتفاع 30 مترًا
قامت Altai Tower مؤخرًا بتصنيع برج دعم رادار بارتفاع 30 مترًا لمراقبة هجرة الآفات. وعالج التصميم المتطلبات المتخصصة لنظام الرادار:

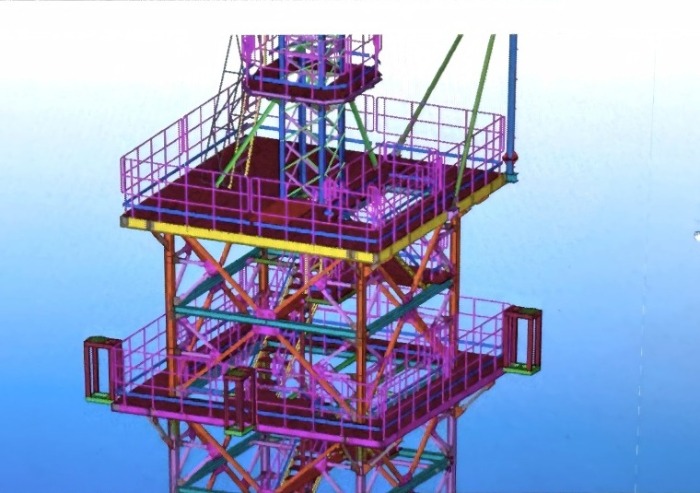

· تكوين شبكي عال الصلابة: تم تحسين الهندسة الشبكية لتحقيق التردد الطبيعي المطلوب، مما يضمن الحفاظ على دقة توجيه هوائي الرادار الدوار.
· منصات حاجزية: تم دعم منصة تركيب الرادار بشكل مكثف بعوارض متقاطعة ودمجها في هيكل الساق الرئيسية للتعامل مع الوزن المركز وعزم الدوران لقاعدة الرادار.
· الوصول الآمن المتكامل: تم تركيب نظام كابلات منع السقوط العمودي على طول السلالم لضمان الوصول الآمن للصيانة دون المساس بالصلابة الهيكلية.
يُعد برج دعم الرادار أكثر من مجرد هيكل فولاذي؛ فهو منصة ديناميكية هندسية عالية الدقة. من خلال الجمع بين الآلات الثقيلة النشطة لمعدات الرادار وهيكل دعم فولاذي صلب للغاية ومصنوع بدقة، تضمن هذه البروج أن العيون الإلكترونية المعقدة لعالمنا الحديث يمكنها العمل بوضوح تام. يُعد اختيار شركة مصنعة تتمتع بخبرة مثبتة في التحليل الهيكلي الديناميكي والتصنيع الدقيق أمرًا أساسيًا لنجاح أي نشر للرادار.
هل أنت مستعد لنشر برج رادار يلبي متطلبات هيكلية وديناميكية صارمة؟ اتصل بفريق الهندسة في Altai Tower اليوم للحصول على تصميم مخصص، وتحليل ديناميكي، وعرض تفصيلي.
