تأمين الأجواء: دور أبراج الرادار في مراقبة الحركة الجوية

إجابة سريعة

أبراج الرادار هي هياكل فولاذية متخصصة—عادةً ما تكون بارتفاع 15 إلى 50 مترًا—تدعم أنظمة رادار المراقبة المستخدمة من قبل مراقبي الحركة الجوية لمراقبة مواقع الطائرات وارتفاعاتها وسرعاتها داخل المجال الجوي الطرفي. توفر هذه الأبراج نقطة مراقبة مرتفعة وخالية من العوائق المطلوبة لهوائيات الرادار لتحقيق تغطية بخط الرؤية فوق التضاريس والعوائق.

على عكس برج مراقبة الحركة الجوية في المطار (ATCT)، الذي يُستخدم أساسًا للمراقبة البصرية، فإن برج الرادار هو هيكل دعم للمعداتمصمم لتلبية المعايير الهيكلية الصارمة (TIA-222-H/F/G)، مع ضمان تصنيع الفولاذ المجلفن بالغمس الساخن حماية من التآكل لمدة 30–50 عامًافي بيئات المطارات المكشوفة. توفر أنظمة الرادار المثبتة على هذه الأبراج—مثل رادار مراقبة المطارات الرقمي ASR-11—تغطية مراقبة أولية تصل إلى 60 ميلًا بحريًاوتغطية مراقبة ثانوية تصل إلى 120 ميلًا بحريًا، مما يشكل العمود الفقري لإدارة الحركة الجوية الحديثة.

النقاط الرئيسية

1. · أبراج الرادار هي منصات هيكلية وليست مقصورات تحكم: فهي تدعم هوائيات الرادار وليس مراقبي الحركة الجوية. يوفر برج التحكم (ATCT) المراقبة البصرية؛ أما برج الرادار فيضم معدات المراقبة.

2. · الارتفاع مهم لتحقيق خط الرؤية: يجب رفع هوائيات الرادار لتحقيق تغطية خالية من العوائق فوق التضاريس والمباني والعوائق الأخرى. تتراوح الارتفاعات النموذجية لأبراج الرادار من 15 إلى 50 مترًا، مع توفر ارتفاعات مخصصة.

3. · رادار ASR هو عنصر العمل الأساسي لرادار المنطقة الطرفية: يكشف رادار مراقبة المطارات (ASR) ويعرض موقع الطائرات (الاتجاه والمدى) داخل المنطقة الطرفية، ويعمل عادةً ضمن 40 إلى 60 ميلًا بحريًا (75 إلى 110 كم) من المطار.

4. · الرادار الأولي مقابل الثانوي: يكشف الرادار الأولي الطائرات بواسطة الإشارات المنعكسة (ولا يتطلب تعاون الطائرة)؛ بينما يستجوب الرادار الثانوي أجهزة الإرسال والاستقبال في الطائرات للحصول على بيانات إضافية (الهوية والارتفاع).

5. · المعايير الهيكلية صارمة: يجب أن تمتثل أبراج الرادار لـ معايير ANSI/TIA-222-H/F/G الهيكلية، مع مراعاة تصميمية تشمل أحمال الرياح (حتى 350 كم/ساعة لهبة مدتها 3 ثوانٍ)، وأحمال الجليد، والنشاط الزلزالي.

6. · يضمن الجلفنة بالغمس الساخن طول العمر: توفر الجلفنة المتوافقة مع ASTM A123 (طلاء زنك بسماكة 85–100 ميكرومتر) حماية من التآكل لمدة 30–50 عامًا دون صيانة في بيئات المطارات القاسية.

1. ما هو برج الرادار في مراقبة الحركة الجوية؟

في سياق مراقبة الحركة الجوية (ATC)، برج الرادار هو هيكل دعم فولاذي—وليس مقصورة تحكم مأهولة—يرفع هوائيات رادار المراقبة إلى الارتفاع اللازم لتحقيق تغطية فعالة بخط الرؤية. وعلى عكس برج التحكم الزجاجي المألوف (ATCT) حيث يراقب المراقبون الطائرات بصريًا، فإن برج الرادار هو منصة معدات تدعم:

1. · رادار مراقبة المطارات (ASR): يكشف ويعرض موقع الطائرات (الاتجاه والمدى) في المنطقة الطرفية. يعمل ASR عادةً في النطاق E ويمكنه كشف وتتبع الطائرات بشكل موثوق على ارتفاعات أقل من 25,000 قدم (7,620 مترًا) ضمنمن 40 إلى 60 ميلًا بحريًا (75 إلى 110 كم) من المطار.

2. · رادار مراقبة المسار الجوي (ARSR): يوفر تغطية بعيدة المدى (أكثر من 250 ميلًا بحريًا) لمراكز مراقبة الحركة الجوية أثناء المسار.

3. · معدات كشف سطح المطار (ASDE): القرص الدوار الموجود أعلى بعض الأبراج والذي يتتبع الطائرات والمركبات المتحركة على سطح المطار.

4. · رادار الاقتراب الدقيق (PAR): يوفر إرشادًا رأسيًا وأفقيًا للطائرات أثناء الاقتراب النهائي.

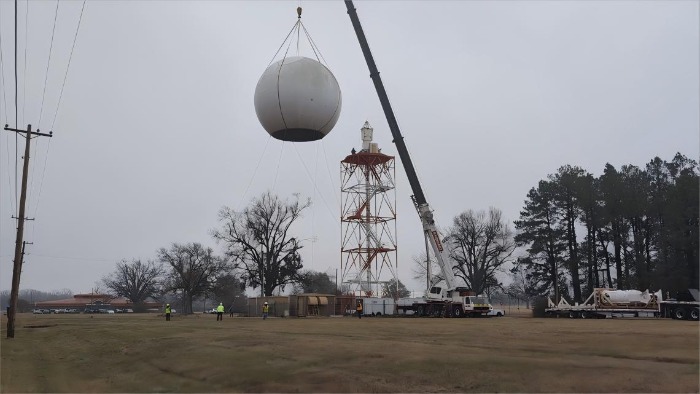

برج الرادار نفسه يكون عادةً عبارة عنهيكل شبكي أو أحادي القطب، مُصنّع من فولاذ عالي المتانة ومُجلفن بالغمس الساخن لمقاومة التآكل. يجب تصميمه لدعم وزن هوائي الرادار (الذي يمكن أن يكون كبيرًا—إذ يزن نظام هوائي ASR-11 عدة أطنان)، وتحمل أحمال الرياح الشديدة، والحفاظ على المحاذاة الدقيقة لضمان دقة حزمة الرادار.

2. أنواع رادار مراقبة الحركة الجوية

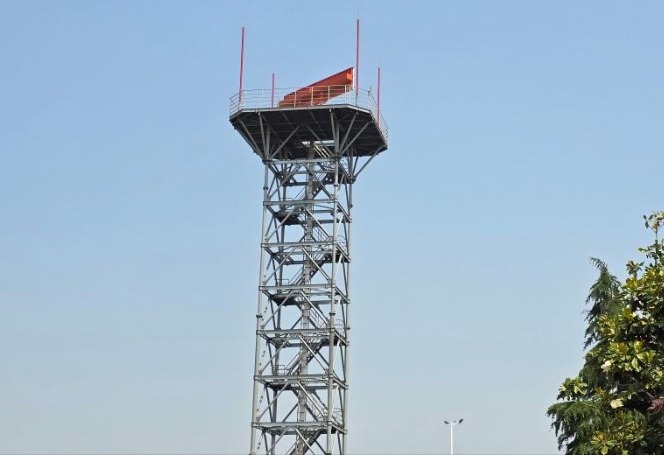

2.1 رادار مراقبة المطار (ASR)

يُعد ASR الرادار الأساسي المستخدم لمراقبة منطقة المحطة. يوفر لوحدات التحكم عرضًا ثنائي الأبعاد لموقع الطائرة (المدى والسمت). لا يقوم ASRبتوفيربيانات الارتفاع—حيث تأتي معلومات الارتفاع من الرادار الثانوي أو تقارير الطيارين.

تشمل أنظمة ASR الرئيسية:

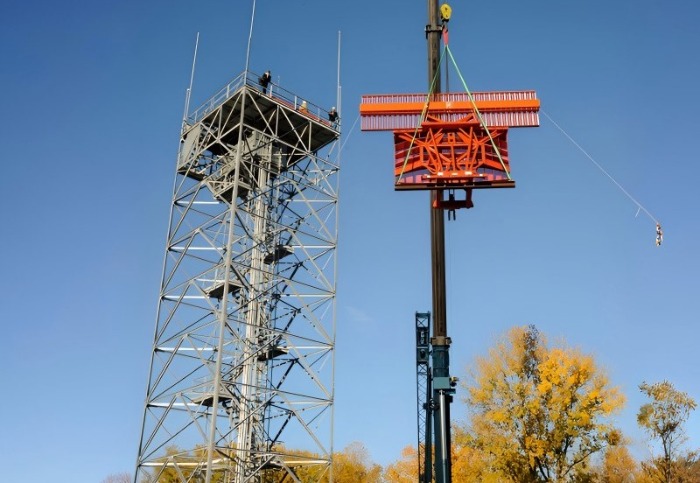

يُعد رادار مراقبة المطار الرقمي ASR-11 (DASR) المعيار الحالي لمراقبة الحركة الجوية الطرفية في الولايات المتحدة. ويتميز بما يلي:

1. تغطية المراقبة الأساسية:60 ميلًا بحريًا

2. تغطية المراقبة الثانوية: 120 ميلًا بحريًا (رادار المراقبة الثانوية أحادي النبضة)

3. التردد: 2.7–2.9 جيجاهرتز (النطاق S)

4. عرض الحزمة: 1.4° أفقيًا، 5° رأسيًا

5. قدرة المرسل: 25 كيلوواط كحد أقصى، 2.1 كيلوواط كمتوسط

يوفر ASR-11 تحسينًا في اكتشاف الطائرات، وخفض تكاليف الدعم، وعرضًا أفضل للطقس مقارنةً بالأنظمة السابقة.

2.2 رادار مراقبة مسارات الطيران (ARSR)

يوفر ARSR مراقبة بعيدة المدى لمراكز التحكم في الحركة الجوية أثناء الرحلة. ويتجاوز مدى اكتشافه 250 ميلًا بحريًا، مما يغطي المجال الجوي الشاسع بين المطارات. يُركَّب ARSR عادةً في مواقع رادار مخصصة، وليس مباشرةً في المطارات، كما أن أبراج دعمه غالبًا ما تكون أعلى وأكثر متانة من أبراج ASR.

2.3 معدات اكتشاف سطح المطار (ASDE)

يتتبع ASDE الطائرات والمركبات التي تتحرك على سطح المطار—المدارج، وممرات سيارات الأجرة، وساحات الطائرات. إن القرص الدوارالمميز الذي يُرى على بعض أبراج المراقبة هو ASDE، حيث يوفر لوحدات التحكم الأرضية وعيًا لحظيًا بالحالة بشأن حركات السطح. يعمل ASDE بترددات أعلى (عادةً نطاق Ku) للحصول على تصوير عالي الدقة لسطح المطار.

2.4 رادار الاقتراب الدقيق (PAR)

يوفر PAR إرشادًا رأسيًا وأفقيًا دقيقًا للطائرات خلال المراحل النهائية من الاقتراب. ويُستخدم عادةً في القواعد الجوية العسكرية وبعض المطارات المدنية التي تتطلب دعمًا احتياطيًا لنظام الهبوط الآلي (ILS).

3. تصميم وهيكلة برج الرادار والهندسة الإنشائية

3.1 معايير التصميم

يجب أن تمتثل أبراج الرادار لمعايير إنشائية صارمة لضمان السلامة والموثوقية وطول العمر. المعيار الأساسي هو ANSI/TIA-222 (الإصدار H حاليًا)، وهو المعيار الإنشائي للهياكل الداعمة للهوائيات والهوائيات.

تشمل متطلبات التصميم الرئيسية وفقًا لـ TIA-222 ما يلي:

يجب تصميم البرج لدعم جميع الهوائيات وخطوط النقل والملحقات الأخرى المحددة تحت أحمال الرياح الدنيا كما هو محدد بواسطة TIA-222-Hيمكن أن تصل سرعات الرياح التصميمية إلى 350 كم/ساعة (هبة رياح لمدة 3 ثوانٍ) للبيئات القاسية.

3.2 التكوين الإنشائي

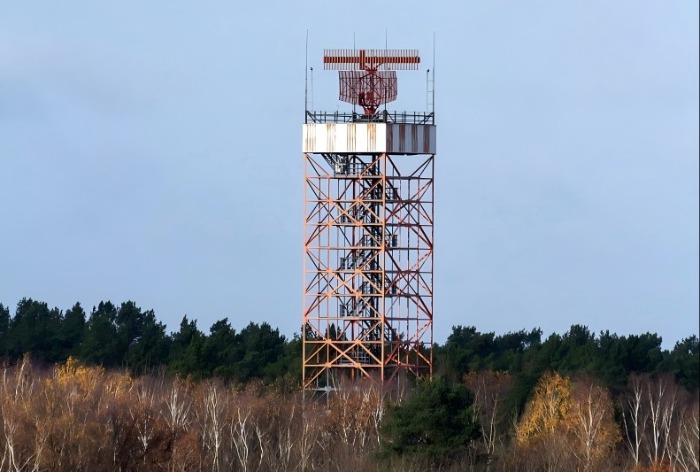

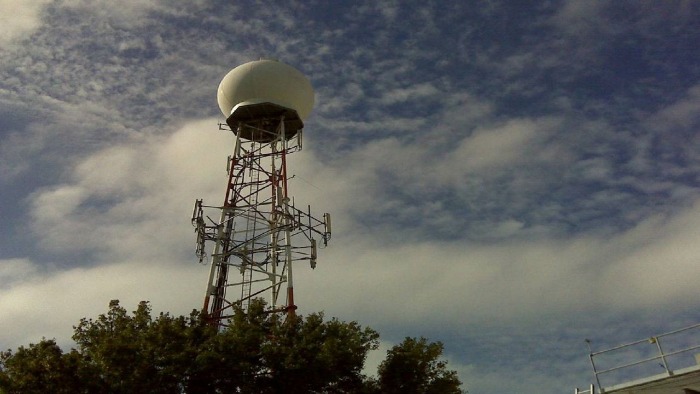

أبراج الرادار عادةً ما تكون هياكل شبكية (رباعية الأرجل أو ثلاثية الأرجل) بدلاً من الأبراج أحادية القطب، لأن:

1. · سعة حمل أعلى: يمكن للأبراج الشبكية دعم الوزن الثقيل لأنظمة هوائيات الرادار

2. · انحراف أقل: تُظهر الهياكل الشبكية أداءً أفضل تحت أحمال الرياح الحرجة

3. · تصميم مفتوح: يسمح بمرور الرياح من خلاله، مما يقلل حمل الرياح الإجمالي

4. · إنشاء معياري: تُشحن المكونات في حزم مدمجة ويتم تجميعها باستخدام وصلات مثبتة بالبراغي—دون الحاجة إلى لحام ميداني

ومع ذلك، يمكن استخدام الأبراج أحادية القطب لتركيبات الرادار الأصغر أو عندما يكون التأثير البصري مصدر قلق.

3.3 متطلبات الارتفاع وخط الرؤية

يُحدد ارتفاع برج الرادار بناءً على الحاجة إلى خط رؤيةغير محجوب بين هوائي الرادار والطائرات في منطقة التغطية. تحدد معايير اختيار مواقع FAA ما يلي:

1. · ضمن 2,500 قدم من الرادار، يجب ألا يحجب أي هيكل شعاع الرادار

2. · بعد مسافة 2,500 قدم، يجب ألا تحجب الهياكل الشعاع بأكثر من 0.25 درجة في الارتفاع أو السمت

3. · يكون الارتفاع الفعلي لمركز طور الهوائي عادةً 25 قدمًا فوق قاعدة الهوائي، مع توفر زيادات بمقدار 10 أقدام لتوفير رؤية خط الرؤية فوق التضاريس المحيطة

تتراوح الارتفاعات النموذجية لأبراج الرادار من 15 إلى 50 مترًا، مع توفر ارتفاعات مخصصة لمتطلبات مواقع محددة.

3.4 المواد والحماية من التآكل

تُصنع أبراج الرادار عادةً من الفولاذ عالي القوة (Q345B/A572 Gr50 أو ما يعادله) وتتم حمايتها بالجلفنة بالغمس الساخن وفقًا لـ ASTM A123 بسُمك طلاء زنك يبلغ 85–100 ميكرومتر. وهذا يوفر:

1. · حماية من التآكل لمدة 30–50 سنة دون الحاجة إلى صيانة

2. · الحماية الكاثودية: يحمي الزنك الفولاذ بشكل تضحيتي حتى في حال تعرضه للخدش

3. · تغطية كاملة: حماية الأسطح الداخلية والخارجية

4. · مقاومة العوامل الجوية: يتحمل رذاذ الملح والرطوبة ودرجات الحرارة القصوى

4. برج الرادار مقابل برج المراقبة: فهم الفرق

هناك نقطة شائعة تسبب الالتباس وهي التمييز بين برج الرادار (هيكل دعم المعدات) وبرج مراقبة الحركة الجوية (ATCT) (كابينة التحكم المشغولة). يوضح الجدول أدناه الاختلافات:

برج الرادار وبرج المراقبة هما متكاملة لكنها متميزة عناصر البنية التحتية. يوفر برج الرادار بيانات المراقبة؛ بينما يوفر برج التحكم الواجهة البشرية لتوجيه الطائرات.

5. اختيار موقع برج الرادار وإزالة العوائق

إن تحديد موقع برج الرادار عملية معقدة تحكمها وثيقة FAA Order 6310.6 (دليل تحديد مواقع رادارات المحطات الطرفية الأولية/الثانوية). وتشمل الاعتبارات الرئيسية:

5.1 تغطية خط الرؤية

يجب أن يكون لهوائي الرادار رؤية غير محجوبة للمجال الجوي الذي يُعتزم تغطيته.يمكن للتضاريس والمباني والمنشآت الأخرى حجب إشارات الرادار أو عكسها، مما يؤدي إلى إنشاء مناطق عمياء أو تشويش.

5.2 تحليل التشويش

يتم تحديد أقصى مدى لمنطقة التشويش على طول شعاع سمت معين بواسطة المدى إلى أفق الرادار، أو إلى جسم حاجب، أيهما أصغر . يجب أن تحدد مسوحات الموقع مناطق الأرض ذات الحد الأقصى من التشويش ضمن مجال رؤية الرادار.

5.3 إزالة العوائق

تنطبق معايير محددة لإزالة العوائق:

1. · ضمن 2,500 قدم: لا ينبغي لأي هيكل أن يحجب حزمة الرادار

2. · بعد 2,500 قدم: لا ينبغي للمنشآت أن تحجب الحزمة بأكثر من 0.25 درجة

3. · بالنسبة إلى TDWR (رادار الطقس دوبلر الطرفي): تنطبق معايير مماثلة

5.4 الاعتبارات البيئية واعتبارات تقسيم المناطق

يجب أن تمتثل أبراج الرادار للوائح تقسيم المناطق المحلية، وتقييمات الأثر البيئي، ومتطلبات إضاءة عوائق الطيران (التعميم الإرشادي FAA AC 70/7460-1L الخاص بتمييز العوائق وإضاءتها).

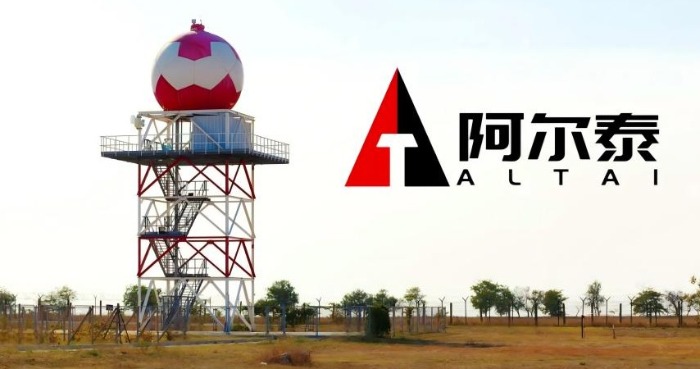

6. دراسة حالة: حلول دعم أبراج الرادار من Qingdao Altai Tower

شركة Qingdao Altai Tower Co., Ltd. هي شركة مصنعة محترفة لأبراج الاتصالات وأبراج الطاقة وملحقات الأبراج، تأسست عام 2003. تتخصص الشركة في تصميم وتصنيع وتركيب الأبراج الفولاذية وهياكل الاتصالات، مع تصدير المنتجات إلى أكثر من 100 دولة ومنطقة.

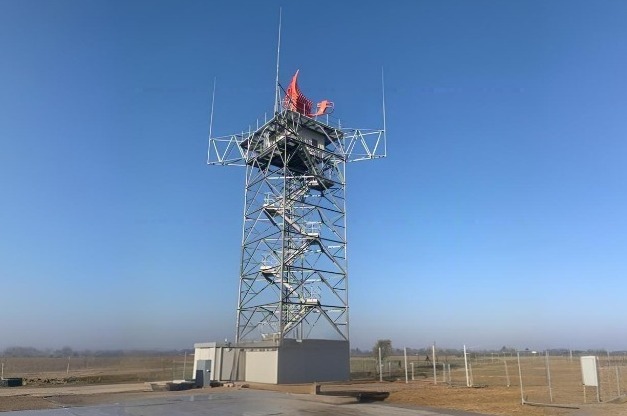

خط إنتاج أبراج الرادار

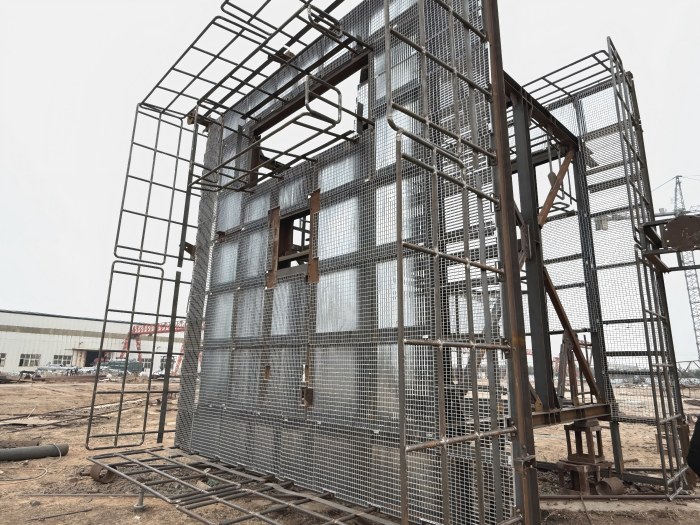

قدرات التصنيع

1. الطاقة الإنتاجية: 2,000–3,000 طن متري شهريًا

2. المعدات: آلة ثني هيدروليكية CNC بقدرة 4000 طن للمكونات عالية القوة والدقة العالية

3. الجلفنة: ورشة عمل داخلية مزودة بمعدات إيطالية، مع الالتزام الصارم بمعيار ASTM A123

4. مدة التنفيذ: 30 يومًا بعد الدفع

5. الشهادات: ISO9001، ISO14001، ISO45001

معايير الجودة

تتوافق هياكل دعم الرادار من Qingdao Altai Tower مع:

1. ANSI/TIA-222-H/F/G:المعايير الهيكلية لهياكل دعم الهوائيات

2. ASTM A123: مواصفات الجلفنة بالغمس الساخن

3. AWS D1.1: معايير اللحام

4. ISO 1461: معايير الجلفنة

5. سرعة الرياح التصميمية: 100–350 كم/ساعة (هبّة رياح لمدة 3 ثوانٍ)

لماذا تختار Altai Tower لهياكل دعم الرادار؟

1. ورشة جلفنة داخلية مزودة بمعدات إيطالية، مما يضمن جودة طلاء متسقة
2. شهادات شاملة: ISO9001، ISO14001، ISO45001
3. 23 براءة اختراع دولية تُظهر الابتكار الهندسي
4. تصميم معياري يتيح التغليف الفعال والنشر السريع
5. وصلات مثبتة بالمسامير—لا حاجة إلى لحام ميداني، مما يبسط عملية التركيب

7. مقارنة أبراج الرادار: البرج الشبكي مقابل البرج أحادي القطب لتطبيقات مراقبة الحركة الجوية

8. دور أبراج الرادار في مستقبل مراقبة الحركة الجوية

يتطور دور أبراج الرادار في مراقبة الحركة الجوية مع التكنولوجيا، لكنالحاجة إلى منصات رادار مرتفعة وسليمة من الناحية الهيكلية تظل ثابتة.

8.1 الرادار الرقمي و ASR-11

يمثل الانتقال إلى أنظمة الرادار الرقمية مثل ASR-11 DASRتطورًا مهمًا. توفر هذه الأنظمة:

1. تحسين اكتشاف الطائرات

2. خفض تكاليف الدعم

3. عرضًا أفضل للطقس

4. إمكانيات التشغيل دون مراقبةمع أنظمة فرعية احتياطية

5. التحكم عن بُعدمن مواقع متعددة

8.2 أبراج التحكم عن بُعد والرقمية

تستخدم تقنية البرج عن بُعد كاميرات وأجهزة استشعار موضوعة حول المطار لتزويد المراقبين بـ صورة افتراضية للواقع، معززة بمعلومات اصطناعية. وبينما يقلل ذلك من الحاجة إلى أبراج المراقبة الجوية الشاهقة، تظل أبراج الرادار ضرورية باعتبارها المنصات المادية لأجهزة استشعار المراقبة.

8.3 التكامل مع الملاحة عبر الأقمار الصناعية

تدمج مراقبة الحركة الجوية الحديثة بشكل متزايد بيانات الرادار مع الملاحة القائمة على الأقمار الصناعية (GPS، GNSS) وADS-B (المراقبة التابعة التلقائية - البث). وتواصل أبراج الرادار توفير النسخ الاحتياطي الأساسي للمراقبة وقدرات اكتشاف التضاريس/العوائق التي لا تستطيع أنظمة الأقمار الصناعية وحدها مجاراتها.

الأسئلة الشائعة

س1: ما الفرق بين برج الرادار وبرج التحكم؟

1. ج: برج الرادار هو هيكل فولاذي غير مأهول يدعم هوائيات الرادار للمراقبة. أما برج التحكم (ATCT) فهو منشأة مأهولة يراقب فيها مراقبو الحركة الجوية الطائرات بصريًا ويوجهون حركة المرور. يوفر برج الرادار بيانات المراقبة؛ بينما يوفر برج التحكم التحكم البشري.

س2: ما الارتفاع الذي يحتاجه برج الرادار؟

1. ج: يعتمد ارتفاع برج الرادار على تضاريس الموقع ومتطلبات التغطية. تتراوح الارتفاعات النموذجية بين 15 و50 مترًا. يجب رفع الهوائي لتحقيق خط رؤية غير محجوب فوق التضاريس والعوائق.

س3: ما مدى رادار مراقبة المطارات؟

1. ج: يوفر رادار مراقبة المطارات الرقمي ASR-11 تغطية مراقبة أولية لمسافة 60 ميلًا بحريًا وتغطية مراقبة ثانوية لمسافة 120 ميلًا بحريًا. وتوفر أنظمة ASR الأقدم عادةً تغطية ضمن نطاق يتراوح بين 40 و60 ميلًا بحريًا.

س4: ما المعايير الإنشائية المطبقة على أبراج الرادار؟

ج: يجب أن تتوافق أبراج الرادار مع المعايير الإنشائية ANSI/TIA-222-H/F/G للهياكل الداعمة للهوائيات، مع اعتبارات التصميم لأحمال الرياح، وأحمال الجليد، والنشاط الزلزالي، ومتطلبات الأساسات.

س5: ما المواد المستخدمة في بناء أبراج الرادار؟

1. ج: تُصنع أبراج الرادار عادةً من الفولاذ عالي القوة (Q345B/A572 Gr50 أو ما يعادله) وتُحمى بالجلفنة بالغمس الساخن وفقًا لـ ASTM A123 بطبقة زنك بسماكة 85–100 ميكرومتر، مما يوفر حماية من التآكل لمدة 30–50 عامًا.

س6: ما أنواع الرادارات المثبتة على أبراج الرادار؟

1. ج: تدعم أبراج الرادار رادار مراقبة المطارات (ASR) لمراقبة مناطق المحطات، ورادار مراقبة المسارات الجوية (ARSR) للتغطية أثناء الرحلات، ومعدات اكتشاف سطح المطار (ASDE) لتتبع الحركة الأرضية، ورادار الاقتراب الدقيق (PAR) لتوجيه الهبوط.

س7: لماذا تُفضل الأبراج الشبكية على الأبراج أحادية العمود لتطبيقات الرادار؟

1. ج: توفر الأبراج الشبكية قدرة تحميل أعلى، وانحرافًا أقل تحت أحمال الرياح، وأداءً أفضل في مواجهة الرياح (يسمح التصميم المفتوح بمرور الرياح)، ونقلًا أسهل (تُشحن المكونات في حزم مدمجة دون الحاجة إلى تصاريح خاصة).

س8: ما مدة صلاحية برج الرادار المجلفن؟

1. ج: عند جلفنته بالغمس الساخن وفقًا لـ ASTM A123، يوفر برج الرادار حماية من التآكل دون صيانة لمدة 30–50 عامًا في معظم البيئات، بما في ذلك المناطق الساحلية والصناعية.

س9: هل يمكن تخصيص أبراج الرادار لظروف مواقع محددة؟

1. ج: نعم. يمكن تخصيص أبراج الرادار بالكامل من حيث الارتفاع (15–50 مترًا فأكثر)، وقدرة التحميل، وتكوين المنصة، وتصنيف سرعة الرياح (حتى هبات مدتها 3 ثوانٍ بسرعة 350 كم/ساعة)، ومتطلبات الحماية من التآكل.

س10: ما هو ASR-11 DASR؟

1. ج: رادار مراقبة المطارات الرقمي ASR-11 (DASR) هو نظام رادار المحطات من الجيل التالي المستخدم من قبل هيئة الطيران الفيدرالية الأمريكية FAA. يوفر مراقبة أولية لمسافة 60 ميلًا بحريًا ومراقبة ثانوية لمسافة 120 ميلًا بحريًا، مع تحسين الكشف، وانخفاض تكاليف الدعم، وعرض أفضل للطقس.

الخلاصة

تُعد أبراج الرادار العمود الفقري الإنشائي غير المشهور لمراقبة الحركة الجوية الحديثة. وبينما يجذب برج التحكم بنوافذه البانورامية خيال الجمهور، فإن برج الرادار—وهو الهيكل الفولاذي الشبكي المرتفع بجانب المدرج—هو الذي يوفر بيانات المراقبة التي يعتمد عليها المراقبون للحفاظ على الفصل الآمن بين الطائرات.

من تغطية ASR-11 الأولية البالغة 60 ميلًا بحريًا إلى نطاق المراقبة الثانوية البالغ 120 ميلًا بحريًا، ومن ترددات النطاق S التي تخترق الطقس إلى الفولاذ المجلفن بالغمس الساخن الذي يتحمل عقودًا من التعرض الساحلي، صُمم كل عنصر في برج الرادار لغرض واحد: تزويد المراقبين بمعلومات دقيقة وموثوقة وفي الوقت المناسب عن كل طائرة في مجالهم الجوي.

مع تطور تقنيات الطيران—بما في ذلك الرادارات الرقمية، والأبراج عن بُعد، والمراقبة القائمة على الأقمار الصناعية—يبقى برج الرادار عنصرًا لا غنى عنه. فهو المنصة التي ترفع الهوائي، والهيكل الذي يتحمل الرياح، والأساس الذي يضمن توجيه شعاع الرادار بدقة. وفي تأمين سلامة الأجواء، لا يُعد برج الرادار مجرد هيكل داعم—بل هو الحارس الصامت لسلامة الطيران.

هل أنت مستعد لنشر برج دعم للرادار لمشروع مراقبة أو مراقبة الحركة الجوية الخاص بك؟ تواصل مع فريق الهندسة في Qingdao Altai Tower اليوم للحصول على تصميم مخصص، وهندسة خاصة بالموقع، وعرض تفصيلي.
