تقنيات التدعيم الهيكلي لأبراج الاتصالات المصنوعة من الفولاذ الزاوي القديم

إن البنية التحتية للاتصالات التي تدعم عالمنا الحديث مبنية على أساس من أبراج شبكية فولاذية —وقد شُيّد العديد منها منذ عقود لشبكات الجيل الثاني والثالث. واليوم، يُطلب من هذه الهياكل القديمة دعم معدات الجيل الخامس ومعدات الأجيال القادمة الأثقل بكثير، وغالبًا ما تخضع لمتطلبات متزايدة فيما يتعلق بأحمال الرياح والجليد التي تحددها قوانين البناء الحديثة.

إن السؤال الذي يواجه مشغلي الشبكات ليس ما إذا كان ينبغي استبدال هذه الأبراج، بل كيفية تمديد عمرها التشغيلي بطريقة فعالة من حيث التكلفة. ويكمن الحل في مجموعة من الحلول المجربة والمثبتة. تقنيات التدعيم الهيكلي والتي يمكنها استعادة بل وتعزيز قدرة أبراج الصلب الزاوية القديمة بأقل وقت توقف ممكن.

حجج التحديث: لماذا الاستبدال عندما يمكنك التعزيز؟

تم بناء العديد من أبراج الاتصالات العاملة حاليًا منذ أكثر من 20 عامًا، وبعضها الآخر يتراوح عمره بين 40 و50 عامًا أو أكثر. وعلى الصعيد العالمي، يبلغ عمر حوالي 20% من البنية التحتية لأبراج نقل البيانات والاتصالات أكثر من 40 عامًا. وتواجه هذه الأبراج تحديات متعددة، منها: تدهور المواد نتيجة التآكل والإجهاد، وهبوط الأساسات، وربما الأهم من ذلك كله، زيادة متطلبات أحمال التصميم التي غالبًا ما تتجاوز مواصفاتها الأصلية.

إنّ الحجة الاقتصادية لتحديث الأبراج الحالية مقنعة للغاية. فتكلفة بناء برج جديد - بما في ذلك شراء الأرض، والحصول على التراخيص، وأعمال الأساسات، والتشييد - تفوق بكثير الاستثمار المطلوب لتدعيم الهيكل بشكل مُوجّه. علاوة على ذلك، يمكن للأبراج المصممة وفقًا لمعايير ANSI/TIA-222 أن تدوم لفترة غير محدودة إذا تمت صيانتها وتحديثها بشكل صحيح. ويكمن التحدي في تحديد استراتيجيات التدعيم الأكثر فعالية.

التقييم أولاً: فهم ما لديك

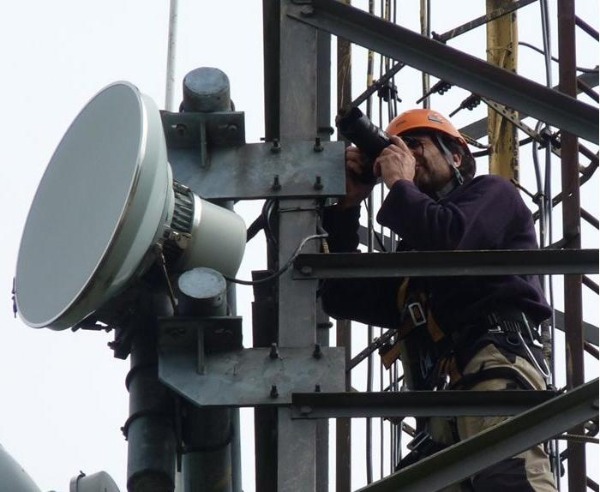

قبل البدء بأي أعمال تدعيم، يُعدّ إجراء تقييم هيكلي شامل أمرًا إلزاميًا. يوفر معيار ANSI/TIA-222-H إرشادات لتطوير برامج الصيانة وتقييم الحالة، ويحدد فترات فحص مدتها ثلاث سنوات للأعمدة المدعومة بالكابلات وخمس سنوات للهياكل ذاتية الدعم. يجب أن يشمل التقييم السليم تحليلًا مكتبيًا للرسومات التنفيذية وسجلات الصيانة، يليه فحص ميداني من قبل مهندسين إنشائيين ذوي خبرة باستخدام نظام تقييم الحالة (من 0 إلى 100) الذي يصنف الهياكل إلى فئات مخاطر: أحمر (خطر مرتفع، إجراء عاجل)، أصفر (خطر متوسط، إجراء تصحيحي)، وأخضر (خطر منخفض، مراقبة وقائية).

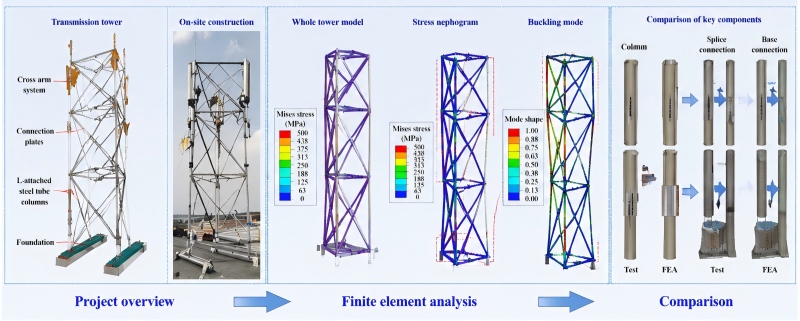

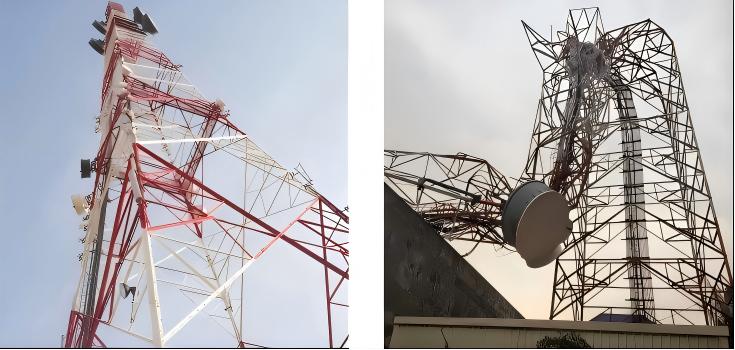

يُعدّ تحليل العناصر المحدودة (FEA) بالغ الأهمية لتحديد السعة الاحتياطية. وتشير الدراسات إلى أن 30-40% من الأبراج القديمة تتجاوز حدود الإجهاد المسموح بها وفقًا للمعايير الحالية. ينبغي أن يركز التحليل على تحديد العناصر التي يمكن تدعيمها لتحقيق أكبر فائدة هيكلية، مع إيلاء اهتمام خاص لظروف أحمال الرياح والجليد. ويُعدّ سوء توصيف توزيع الرياح في الموقع أهم عامل خطر لانهيار الأبراج، يليه مباشرةً التآكل.

تقنيات تعزيز البنية الأساسية

إضافة عناصر الزاوية المتوازية (تعزيز المقطع)

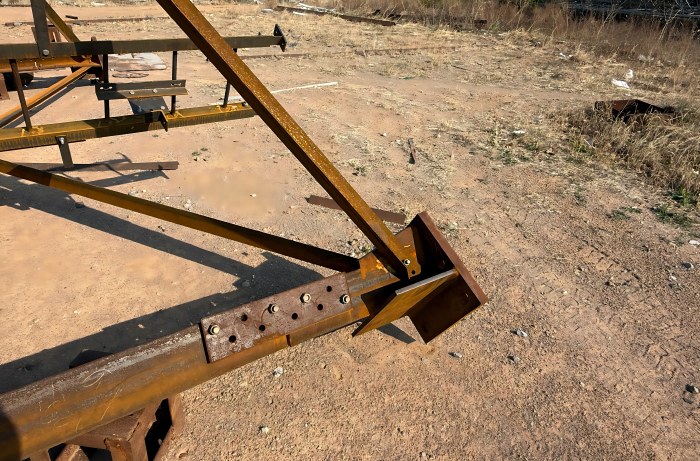

تُعدّ إضافة عناصر زاوية موازية للأعمدة القائمة باستخدام وصلات ملولبة الطريقة الأكثر شيوعًا لتقوية أرجل الأبراج. وقد تمّ التحقق من صحة هذه الطريقة على نطاق واسع من خلال البحوث التجريبية. تُشير الدراسات إلى إمكانية تحقيق زيادات في القدرة تتراوح بين 50% و100%، وذلك اعتمادًا على عدد الوصلات ونوعها وموقعها. تُشارك عناصر التقوية في الحمل مع الأرجل القائمة من خلال أنظمة وصلات ملولبة، والأهم من ذلك، أن التحميل المسبق لا يؤثر بشكل كبير على القوة القصوى للهيكل ككل. وللحصول على أفضل النتائج، يجب أن يمتدّ التسليح إلى ما بعد نقطة الحاجة الأولى لمراعاة تأخر نقل الحمل.

إضافة دعامات أفقية (حواجز)

بالنسبة لأرجل الأبراج النحيلة، يُمكن أن يُساهم إضافة عدد من الدعامات الأفقية (الحواجز) في نقاط منتصف طول البرج في تقليل نسب النحافة الفعّالة بشكل ملحوظ، ومنع الانبعاج المبكر. تُعدّ هذه الطريقة فعّالة بشكل خاص للأرجل ذات نسب النحافة العالية، حيث يكون الانبعاج هو العامل المُحدد للفشل وليس قدرة التحمّل. وقد أظهرت الأبحاث إمكانية تحقيق تحسّن كبير في مقاومة الضغط باستخدام هذا النهج.

وصلات ملولبة عالية الأداء

غالبًا ما تُشكّل الوصلات المثبتة بمسامير في الأبراج القديمة أضعف حلقة في البنية الإنشائية. وقد طُوّرت طريقة تدعيم غير مُتلفة باستخدام عناصر إضافية مُثبّتة بمسامير جديدة عالية المقاومة، وتم اختبارها. تشمل معايير التصميم الأساسية مسافة الوصلة، أي المسافة بين المسمار الجديد وفتحات المسامير الموجودة. تُشير النتائج التجريبية إلى أن مسافة الوصلة يجب أن تكون 1.5 ضعف عرض المقطع العرضي للزاوية على الأقل لتحقيق أقصى مقاومة. تُغيّر هذه المسافة نمط الانهيار المُتوقع، مما يسمح للوصلة المُدعّمة بالوصول إلى أقصى مقاومة لها.

غلاف من البوليمر المقوى بألياف الكربون (CFRP)

برزت تقنية البوليمر المقوى بألياف الكربون (CFRP) كتقنية ثورية لتقوية الأبراج، إذ توفر قوة عالية ومقاومة خفيفة الوزن مع زيادة طفيفة في وزن الهيكل وشكله. يتم تطبيق CFRP عن طريق ربط صفائح متعددة الطبقات بسطح الفولاذ باستخدام مواد لاصقة متخصصة، وهي عملية لا تُلحق أي ضرر إضافي بالفولاذ الزاوي الأصلي، كما أنها بسيطة وعملية.

تُظهر الأبحاث أن استخدام أربع طبقات من ألياف الكربون المقواة بالبوليمر (CFRP) بسماكة إجمالية تبلغ 0.668 مم يمكن أن يلبي معظم متطلبات تقوية العناصر الفولاذية الزاوية. ولتحقيق أقصى فعالية للتقوية، يجب وضع طبقات ألياف الكربون المقواة بالبوليمر (CFRP) بحيث تكون جميع الطبقات موجهة بزاوية 0° على طول اتجاه الضغط المحوري. وبالنظر إلى كل من الجدوى الاقتصادية والأداء، فإن تصميم "التغليف الأوسط" - الذي يغطي الجزء المركزي من العنصر بدلاً من التغليف الكامل - يوفر أفضل توازن بين فعالية التقوية وتكلفة المواد.

أظهرت دراسة حديثة أجريت على عمود برج اتصالات شبكي متصدع، تم تقويته بألياف الكربون المقواة بالبوليمر (CFRP)، زيادة في حمل الخضوع بنسبة 5.2%، وزيادة في صلابة الخضوع بنسبة 11.5% مقارنةً بالأنبوب الأصلي غير المتصدع. والأكثر إثارة للإعجاب، انخفاض الإجهاد عند حافة الشق بمقدار 229.1 ميجا باسكال (73.3%) بعد التقوية، حيث انتقلت منطقة تركيز الإجهاد من الشق إلى نقطة التثبيت. وفي ظل أسوأ حالة تحميل، انخفض الإزاحة القصوى بمقدار 7.422 ملم (29.1%)، وانخفضت نسبة الإجهاد بمقدار 1.092، مما يؤكد فعالية ألياف الكربون المقواة بالبوليمر في كلٍ من تعزيز الحمل وإعادة توزيع الإجهاد.

استبدال الأعضاء التالفة أو المعرضة لإجهاد عالٍ

في حال وجود تلف موضعي أو تركيزات إجهاد مفرطة، يُعدّ استبدال العناصر المستهدفة بفولاذ عالي المقاومة أداةً أساسيةً ضمن مجموعة أدوات التسليح. وتشير الدراسات إلى أن استبدال الفولاذ عالي المقاومة، بالإضافة إلى تغليفه بألياف الكربون المقواة بالبوليمر (CFRP) وتدعيم الأساسات، يُمكن أن يُحسّن قدرة تحمل الأحمال بنسبة تتراوح بين 25 و50% إجمالاً.

معالجة الأساسات: العنصر الذي غالباً ما يتم تجاهله

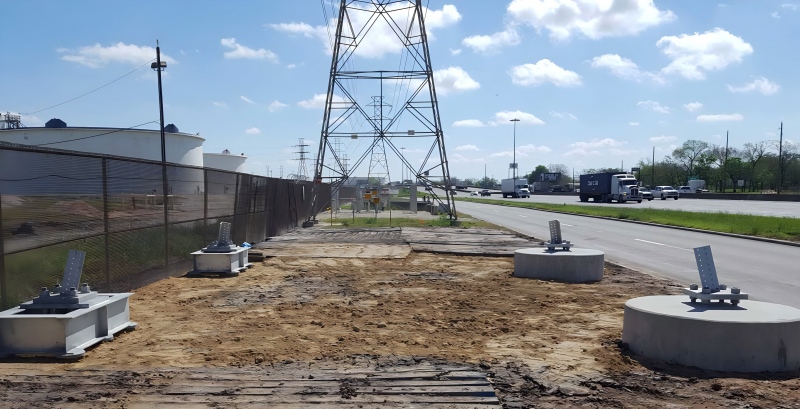

يُعدّ هبوط القاعدة وعدم استقرار الأساسات من أسباب الانهيار الحرجة، وغالبًا ما يُسهمان في انخفاض استقرار الأبراج القديمة بنسبة تتراوح بين 15 و25%. تشمل تقنيات إصلاح الأساسات التدعيم، والحقن، وإضافة أطواق خرسانية مُسلحة حول القواعد القائمة. يجب أن يُصاحب أي تدعيم للهيكل العلوي فحصٌ لقدرة الأساسات لضمان قدرة النظام بأكمله على تحمّل الأحمال المتزايدة بأمان.

القيمة طويلة الأجل للتحديث البرنامجي

إن تدعيم الأبراج القديمة ليس حلاً لمرة واحدة، بل هو استراتيجية مستمرة لإدارة دورة حياة الأبراج. يمكن تمديد عمر الأبراج التي تعمل منذ ما يقارب 30 عامًا لسنوات عديدة إضافية من خلال برامج فحص وصيانة مُوجَّهة. كما أن استبدال الفولاذ بفولاذ عالي المقاومة وتغليفها بألياف الكربون المقواة بالبوليمر (CFRP) يُمكن أن يُطيل عمرها الافتراضي من 20 إلى 30 عامًا إضافية، مما قد يرفع عمرها الإجمالي إلى ما يزيد عن 50 عامًا. يُحقق هذا النهج المنهجي فوائد اقتصادية تتجاوز التوفير المباشر الناتج عن تجنب الإنشاءات الجديدة، حيث تُظهر دراسات الحالة الناجحة انخفاضًا في المخاطر يصل إلى 40% من خلال التدعيم الاستباقي.

تتمتع غالبية البنية التحتية القديمة لشبكات الاتصالات بقدرة هيكلية كبيرة متبقية. ومن خلال التقييم السليم، يمكن للتعزيز الموجه - سواءً عبر إضافة عناصر، أو استخدام مسامير عالية المقاومة، أو تغليفها بألياف الكربون المقواة بالبوليمر، أو إصلاح الأساسات - أن يحولها من عبء متقادم إلى أصل مستدام. وفي سباق نشر شبكات الجيل الخامس وما بعدها، لا يُعد التحديث مجرد إجراء لخفض التكاليف، بل هو ضرورة استراتيجية.
