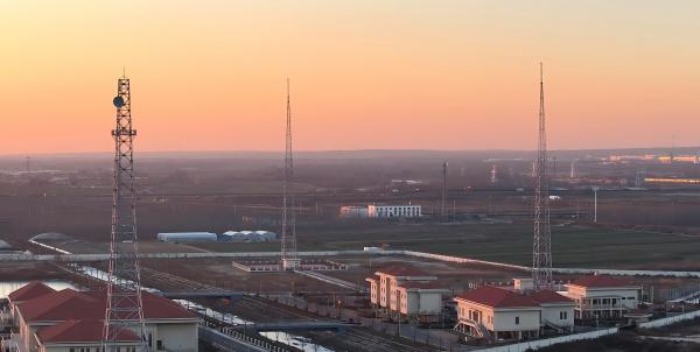

فيما يلي مقارنة فنية ونظرة عامة على المواصفات بين 3-Leg و 3-Leg. أبراج اتصالات شبكية رباعية الأرجل - العناصر الهيكلية الأساسية للشبكات الخلوية، والتي تم تحسينها لتحقيق الاستقرار والحمولة والقدرة على التكيف مع التضاريس:
المعلمة | برج شبكي ثلاثي الأرجل | برج شبكي رباعي الأرجل |
---|---|---|
هندسة القاعدة | مثلث | مربع/مستطيل |
الارتفاع النموذجي | 30–80 مترًا | 40–120 مترًا فأكثر |
مقاومة الرياح | 180 كم/ساعة (112 ميلاً في الساعة) | 220 كم/ساعة (137 ميلاً في الساعة) |
سعة الحمولة | 1500–3500 كجم | 3000-8000 كجم |
منطقة الأساس | 20–40 مترًا مربعًا | 30–70 مترًا مربعًا |
استخدام المواد | 15-30% أقل من الفولاذ | زيادة التكرار |
التعامل مع الأحمال | 3 أرجل | 4 أرجل |
---|---|---|
الاستقرار الجانبي | معتدل (يعتمد على الدعامة) | متفوقة (مسارات التحميل الزائدة) |
صلابة الالتواء | أقل (عرضة للالتواء) | مقاومة أعلى بنسبة 40% |
ضغط الأساس | تركز على نقاط الساق | موزعة بالتساوي |
التكرار الفشل | فشل نقطة واحدة حرج | توزيع الأحمال متعددة المسارات |

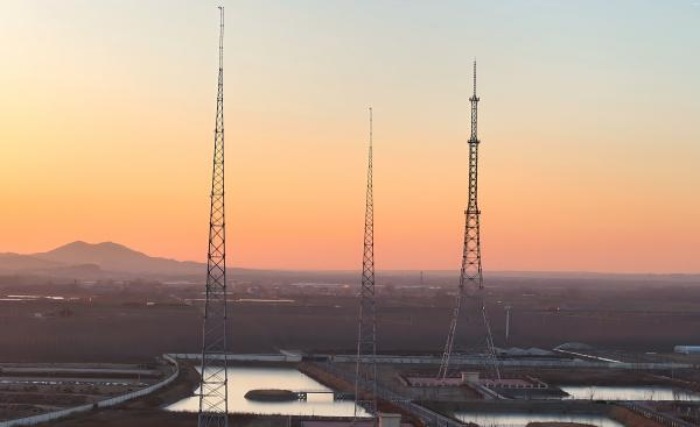

3 أرجل :
دعامة على شكل حرف K أو دعامة على شكل حرف X
أقصى ارتفاع للوحة غير المدعومة: 6 أمتار
4 أرجل :
دعامات Warren / Vierendeel الزائدة عن الحاجة
أقصى ارتفاع للوحة غير المدعومة: 8 أمتار

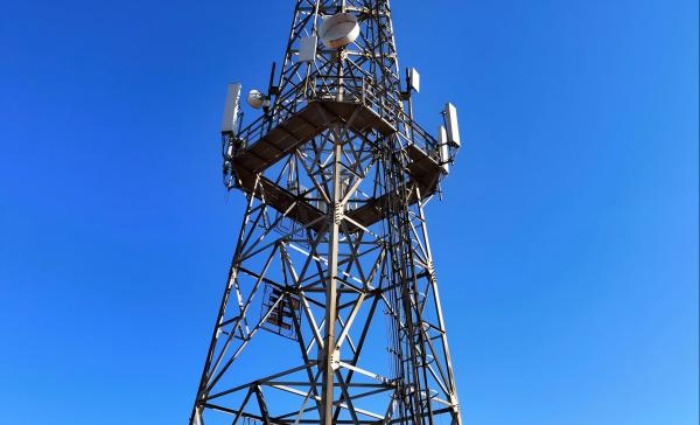

حالة | ملاءمة 3 أرجل | ملاءمة الأرجل الأربعة |
---|---|---|
أرض مائلة | جيد (Δelev. <1.5 متر/ساق) | ممتاز (Δelev. <3 م/ساق) |
التربة الناعمة | يتطلب أساسات أكوام | الأساسات المنتشرة غالبًا ما تكون كافية |
المناطق الزلزالية | يقتصر على المنطقة 3 (IBC) | معتمد للمنطقة 4 |
مناطق تحميل الجليد | الحد الأقصى للجليد الشعاعي 25 مم. | جليد شعاعي 50 مم |
ميزة | 3 أرجل (60 مترًا) | 4 أرجل (60 مترًا) |
---|---|---|
وزن الفولاذ | 8-12 طنًا | 12-18 طنًا |
قسم الساق | أنبوبي بقطر 150 مم (ASTM A500) | أنبوبي بقطر 200 مم (ASTM A572) |
درجة الترباس | ASTM A325 (M24–M30) | ASTM A490 (M30–M36) |
نظام التسلق | سلم خارجي | سلم داخلي + منصات |
وقت التثبيت | 7-10 أيام | 10-15 يومًا |
إعدادات | حد 3 أرجل | ميزة الأربع أرجل |
---|---|---|
كمية الهوائي | 6-9 قطاعات + 2 طبق | 12-18 قطاعًا + 4 أطباق |
دعم 5G mMIMO | حتى 32T32R | محاور 64T64R + C-RAN |
شبكة النقل بالميكروويف | الحد الأقصى للأطباق 0.6 متر | أطباق مقاس 1.2–2.4 متر |
التوسع المستقبلي | مساحة رأس محدودة | 20% من الطاقة الاحتياطية |
يكتب | 3 أرجل | 4 أرجل |
---|---|---|
تحمل التربة | 200 كيلو باسكال دقيقة. | 150 كيلو باسكال دقيقة. |
حجم الخرسانة | 15–25 مترًا مكعبًا | 20-40 مترًا مكعبًا |
مسامير التثبيت | 3 مجموعات (4 مسامير/ساق) | 4 مجموعات (4 مسامير/ساق) |
تعزيز | 120 كجم/م³ | 150 كجم/م³ |
عنصر | 3 أرجل (60 مترًا) | 4 أرجل (60 مترًا) |
---|---|---|
تصنيع الفولاذ | 45,000–75,000 دولار | 70,000 دولار أمريكي - 110,000 دولار أمريكي |
مؤسسة | 25,000–45,000 دولار | 35,000–65,000 دولار |
تثبيت | 30,000 دولار أمريكي إلى 50,000 دولار أمريكي | 45,000 دولار أمريكي - 80,000 دولار أمريكي |
إجمالي النفقات الرأسمالية | 100 ألف دولار - 170 ألف دولار | 150 ألف دولار - 255 ألف دولار |
عمر | 25-30 سنة | 35-40 سنة |
حالة الاستخدام | النوع المفضل | لماذا؟ |
---|---|---|
المواقع الحضرية الكبرى | 4 أرجل | حمولات 5G mMIMO أثقل + مقاومة الرياح |
التغطية الريفية | 3 أرجل | كفاءة التكلفة؛ أحمال هوائي معتدلة |
قمم الجبال | 4 أرجل | استقرار التوائي متفوق |
المواقع الساحلية | 4 أرجل | التكرار التآكلي؛ البقاء في ظل الرياح العاتية |
النشر المؤقت | 3 أرجل | التثبيت/التفكيك أسرع |
القيود | تخفيف ثلاثي الأرجل | تخفيف 4 أرجل |
---|---|---|
تأرجح الرياح العاتية | مخمدات كتلة مضبوطة | التدعيم الزائد |
تسوية الأرض | أساسات الأكوام | عوارض الدرجة + تحسين التربة |
الحركة الزلزالية | عزل القاعدة (المنطقة 0-3) | المفاصل المقاومة للعزم |
تآكل | HDG + الفحص الدوري | HDG + الحماية الكاثودية |
الأرجل الهجينة:
أبراج ثلاثية الأرجل مع ساق رابعة قصيرة للمواقع الحرجة
التجميع الروبوتي:
طائرات بدون طيار ذاتية التشغيل (بناء أسرع بنسبة 20٪)
الأبراج الذكية:
مقاييس إجهاد إنترنت الأشياء + مراقبة تشوه الليدار
الترقيات المعيارية:
أقسام قابلة للتكديس لزيادة الارتفاع
الموقع: برج بارتفاع 70 مترًا في سيبو (منطقة رياح تبلغ سرعتها 230 كم/ساعة)
مقارنة:
متري | نتيجة الجولة الثالثة | نتيجة الجولة الرابعة |
---|---|---|
تأرجح الرياح | 1.8 درجة (تجاوز الحد 1.5 درجة) | 0.7 درجة |
بقاء | متضرر (إعصار راي) | التشغيلية |
الحمولة | تم تخفيضه إلى 6 هوائيات | يدعم 12 هوائيًا |
النتيجة: تم اختيار 4 أرجل لجميع المواقع المستقبلية
معيار | 3 أرجل | 4 أرجل |
---|---|---|
هيكلي | TIA-222-H (الفئة 3) | TIA-222-H (الفئة 4) |
الرياح/الجليد | ASCE 7-22 (فئة المخاطرة الثانية) | ASCE 7-22 (فئة المخاطرة الثالثة) |
زلزالي | IBC 2021 (المنطقة 0-3) | IBC 2021 (المنطقة 0-4) |
تآكل | ISO 1461 (الفئة H) | ISO 12944 (C5-M) |
اختر 3 أرجل عندما:
الميزانية هي القيد الأساسي
مناطق الرياح < 150 كم/ساعة
أحمال الهوائي ≤ 2500 كجم
تضاريس صخرية مستقرة
اختر 4 أرجل عندما:
استضافة MIMO 5G/6G ضخمة
المناطق الساحلية/الأعاصير
المنطقة الزلزالية 3+
البنية التحتية المشتركة متعددة المشغلين (MOCN)
